AnCom A-7/533200/307 — анализатор ВЧ-связи, PLC, кабелей связи и xDSL

Код товара: 26750
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      69394-17 до 23.11.2027

    • Производитель

      AnСom, Россия

    Назначение анализатора AnCom A-7/533200/307:

    Анализатор AnCom A-7/533200/307 ориентирован на измерения ВЧ-связи ЛЭП и PLC (отрасль «Электроэнергетика») и является новым анализатором в линейке AnCom A-7.

    Прибор предназначен для проведения измерений в полосе частот до 1 МГц в системах ВЧ-связи по ЛЭП и до 4 МГц в системах связи по распределительным кабельным сетям PLC:

    • ВЧ-трактов (в том числе составных): без вывода из эксплуатации, с частичным или полным выводом элементов тракта из эксплуатации, при различных схемах организации тракта (фаза-земля, фаза-фаза, грозозащитные тросы, расщепленная фаза);
    • оборудования присоединения и кабелей связи: высокочастотных заградителей (ВЧЗ) с элементами настройки, фильтров присоединения (ФП), разделительных фильтров (РФ), ВЧ-кабелей связи (коаксиальных и симметричных), емкостных и индуктивных устройств присоединения к распределительным сетям 6-10 кВ;
    • оборудования цифровой и аналоговой ВЧ-связи (включая ВЧ посты РЗ и ПА) и модемов для распределительных сетей 6-10 кВ;
    • аналоговых каналов, в том числе тональной частоты (ТЧ), образованных оборудованием ВЧ-связи.

    Достоинства анализатора AnCom A-7/533200/307:

    • Блок коммутации, блок питания, измерительный мост, аккумулятор большой емкости и адаптер синхронизации интегрированы в состав анализатора;
    • Управление анализатором посредством нетбука (входит в комплект поставки);
    • Максимальный уровень выходного сигнала +24 дБм (на 75 Ом) при максимальном уровне гармонической помехи до +35 дБм;
    • Автоматическое управление коммутацией при выборе в программе соответствующего режима работы;
    • Измерение импеданса ВЧ-тракта и ВЧ-оборудования на всех видах ЛЭП;
    • Синхронизация измерений ВЧ-сигнала (осциллограмма, спектр, уровень сигнала, характеристики сигнала) с сигналами РЗ и ПА;
    • Измерение длительности и периода следования импульсов синхронизации; 2- и 4-проводное подключение;
    • Ручной и автоматический (по сценарию) режим;
    • Неограниченные возможности создания измерительных решений (фильтры, маски, конфигурации, сценарии);
    • Подсистемы нормирования, протоколирования и представления результатов;
    • Пакетный режим - управление анализатором средствами программного обеспечения пользователя;
    • Метрологические и пользовательские характеристики позволяют использовать анализатор вместо приборов ET-100, ET-90, ET-70;
    • Интеллектуальная система контроля и управления системой питания и заряда аккумуляторов;
    • Скорость обмена данными между анализатором и нетбуком увеличена до 921600 бит/с;
    • Контроль температуры и автоматическое отключение при перегреве согласующих резисторов (75 Ом) генератора и измерителя;
    • Удаленное обновление программного обеспечения.

    Анализатор AnCom A-7/533200/307 оснащен режимом СуперСел, что существенно повышает эффективность проведения измерений:

    • сокращение номенклатуры измерительных средств, путем отказа от специализированных селективных вольтметров и анализаторов спектра (спектральное разрешение в режиме «СуперСел» – до 1 Гц в диапазоне до 1024 кГц);
    • уменьшение времени измерений (20 с при измерении импеданса в диапазоне 1 МГц и анализа рабочего затухания в ТЧ диапазоне) и повышение надежности синхронизации измерений;
    • проведение измерений в условиях высокого уровня помех;
    • расширение диапазона и снижение погрешности измерения импеданса и затухания несогласованности.

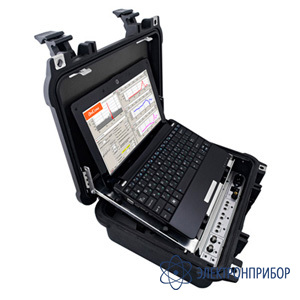

    Конструктивное исполнение анализатора AnCom A-7/533200/307:

    • Анализатор встроен в транспортный контейнер (14x29x34 см);
    • Блок коммутации, блок питания, измерительный мост, аккумулятор большой емкости и адаптер синхронизации интегрированы в состав анализатора;
    • Для подключения анализатора к объекту измерений используются соединительные кабели и принадлежности (входят в комплект поставки и располагаются в транспортном контейнере);
    • Управляющий нетбук расположен на металлическом выдвижном кронштейне;
    • Питание: 220 В/50 Гц и встроенный аккумулятор (не менее 5 часов работы).
    • Вес (с транспортным контейнером и принадлежностями): 7 кг.
  • Комплект поставки AnCom A-7/533200/307

    Наименование Количество
    Анализатор AnCom A-7 /533200/307 1
    Программное обеспечение с опцией СуперСел 1
    Нетбук 1
    Документация 1
    Соединительные кабели и принадлежности 1
  • Дополнительная комплектация AnCom A-7/533200/307
