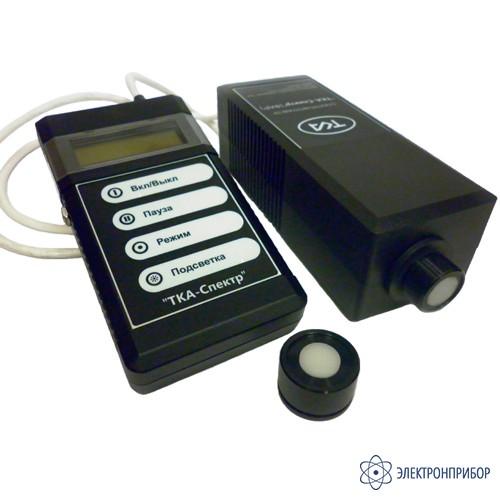

ТКА-Спектр (ФАР) — спектрофотометр

Код товара: 44247
    • Гарантия

      12 месяцев

    • Производитель

      ТКА

    Назначение спектрофотометра ТКА-Спектр (ФАР):

    Спектрофотометр ТКА-Спектр (ФАР) предназначен для измерения источников оптического излучения в видимой области в поддиапазоне (400...790) нм и нахождения энергетической освещенности (облучённости) и квантовой эффективности PPFD при лабораторных исследованиях в нормальных условиях.

    Описание спектрофотометра ТКА-Спектр (ФАР):

    В мировой практике было принято соглашение, которое позволяет нам определить и измерить ФАР облучённость как падающий квантовый поток в диапазоне от 400 до 700 нм без привлечения каких-либо экспериментальных реакцию растений. Для количественного перехода от единиц энергетической мощности к единицам светимой мощности используем стандартное выражение (см. "Светотехнические измерения" М.Г. Козлов, К.А. Томский).

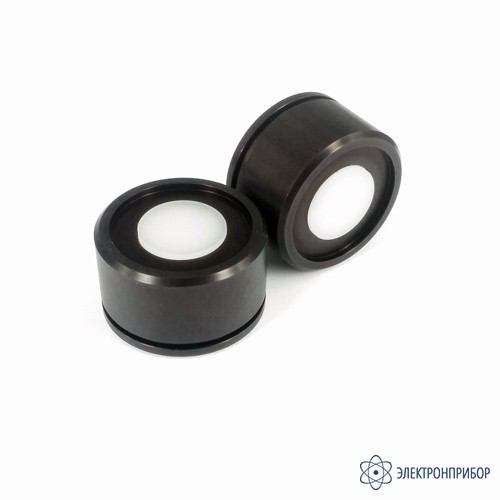

    Конструкция входного объектива включает косинусный корректор. Рассеиватель косинусного корректора представляет собой тонкий диск из молочного стекла (350–1100 нм), закрепленный на входе объектива. Апертура косинусного корректора составляет 180о и позволяет исключить ряд проблем оптико-геометрического согласования. Дополнительно прибор комплетуется косинусным корректором-ослабителем, в качестве ослабителя добавлен металлический нейтральный сетчатый фильтр. Двухступенатая калибровка прибора позволяет сохранить две таблицы спектральной чувствительности прибора и в дальнейшем производить прямые измерения без ввода поправочного коэффициента.

    Спектрофотометр ТКА-Спектр (ФАР) является прямо отчётным устройством с выводом зональных значений облучённости на дисплее в мВт/м2. На ЖКИ прибора один экран отведён плотности потока излучения ФАР - квантовой эффективности PPFD в мкмоль/с/м2 в четырех зонах B/G/R/FR (синий, зелёный, красный, ближний красный).

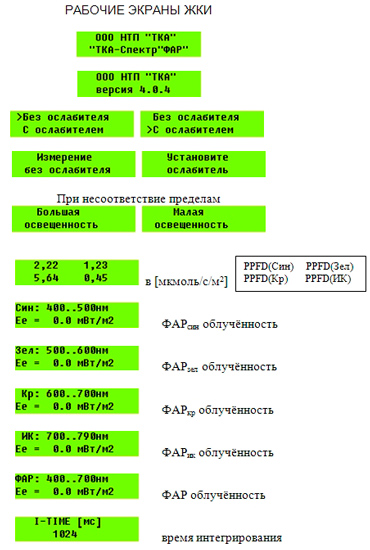

    Сводная таблица рабочих экранов LCD спектрофотометра ТКА-Спектр (ФАР)

    Программное обеспечение (ПО) разделено на две части. Метрологически значимая часть ПО устанавливается изготовителем непосредственно в ППЗУ микроконтроллера управления прибором, теесть все измерения можно производить без подключения к ПК. Интерфейсная часть ПО (freeware) Спектрофотометр вер. 4.0.2 запускается на ПК (ОС Microsoft Windows) и служит для отображения принимаемых данных как в табличном, так и в графическом виде, сохранения результатов измерений. Свободнораспространяемое программное обеспечение предназначено для более наглядного отображения всех измеренных параметров на одном экране. Измеренные значения могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать в сторонних системах мониторинга.

    Область применения спектрофотометра ТКА-Спектр (ФАР):

    ТКА-Спектр (ФАР) хорошо себя зарекомендовал при исследованиях на этапе констуирования новых светодиодных тепличных фотоламп.

  • Технические характеристики спектрофотометра ТКА-Спектр (ФАР):

    Параметр Значение
    Диапазон измерения полной облучённости (два режима измерения) 100 ÷ 600 000 мВт/м2
    (калибровка по источнику типа А)
    Режим измерений Непрерывный/Пауза
    Спектральный диапазон, нм 400 ÷ 790
    Основная относительная погрешность измерений облучёенности ± 10,0 %
    Приёмник Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов
    Количество точек опроса 118
    Шаг сканирования, нм 3,33
    Оптическое разрешение (FWHM), нм 9,9
    Диапазон времени интеграции (проведения замера), мс 16 ÷ 4096
    Обновление вывода данных Зависит от уровня яркости иточника света и занимает до 5 с
    Требования безопасности ГОСТ Р 52319-2005
    Дисплей жидкокристаллический LCD – 2 строки по 16 символов
    Видимая площадь (Ш х В) 62,5 х 16,1 мм
    Размер символа (Ш х В) 2,78 х 4,89 мм
    Способ подсветки Светодиодная
    Обмен данными Стандарт: USB 1.1 (виртуальный СОМ-порт)
    Протокол Оригинальный открытый цифровой протокол
    Питание NiMH аккумуляторная батарея 6HR61 8,4 В, 170 ÷ 250 мАч
    Зарядное устройство Сетевой адаптер АС-220-Si-20-24-500. Выходное напряжение: 24 В, стаб. Макс. ток 500 мА. Интеллектуальный режим со светодиодной индикацией этапов зарядки.
    Температура хранения +5…40°C (в сухом состоянии)
    Масса прибора с источником питания, кг, не более   2,0
    Соединительные кабели   12 жильный в экране, 1,2 м (L)
    Степень защиты IP 40
    Габаритные размеры БОС 165 x 85 x 35 мм
    ОЭБ 240 х 72 х 65 мм
    БП 75 x46 х70 мм
    На нижней стороне ОЭБ расположена фотометрическая гайка (резьба на 1/4 дюйма) для крепления ОЭБ на штативе.
  • Комплект поставки ТКА-Спектр (ФАР)

    Наименование Количество
    1 Спектрофотометр ТКА-Спектр (ФАР) 1
    2 Косинусный корректор-ослабитель 1
    3 NiMH аккумуляторная батарея (типоразмер «Крона», 6F22) 1
    4 Адаптер для зарядки аккумуляторной батареи 1
    5 Кабель связи с ПК (USB A-B) 1
    6 Носитель информации с программным обеспечением 1
    7 Руководство по эксплуатации 1
    8 Паспорт 1
    9 Сумка для прибора 1
    10 Транспортная тара 1
