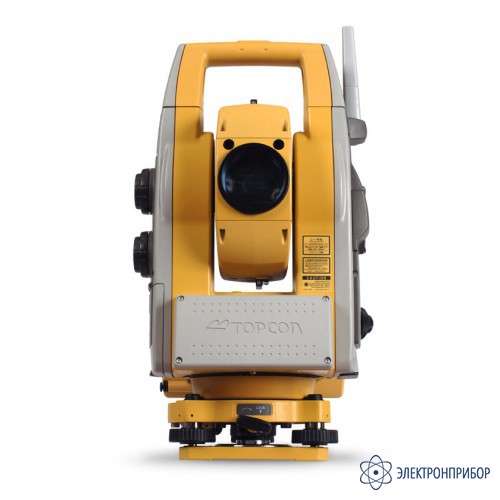

QS3M — тахеометр роботизированный

Сохранить в PDF Распечатать
  • Область применения тахеометра роботизированного QS3M:

    Упрощенный моторизованный тахеометр QS3M, в котором отсутствуют функции автоматического наведения и слежения за активной призмой, так же как и тахеометры серий QS-A позволяет измерять расстояние до 2000 м в безотражательном режиме и оснащён скоростными сервомоторами.

    Особенности тахеометра роботизированного QS3M:

    • Цветной сенсорный экран
    • полная цифровая клавиатура с подсветкой
    • операционная система Windows C.E
    • программное обеспечение TopSurv on Board

    Возможностии особенности программного обеспечения TopSURV on Board:

    • cканирование- позволяет производитьсканирование точек объектавыбранной прямоугольной области с заданным шагом (указанному расстоянию между точками);
    • работа с проектами (создание, удаление, настройка);
    • импорт, экспорт данных различных форматов (.txt; .dxf; .dwg; .xyh; .pnt; .dgn; .shp; .xml; .mgn;.csv; и т.д.);
    • определение координат;
    • обратная засечка;
    • проектирование трассы, поперечников;
    • измерение недоступного расстояния, превышения;
    • обмер рулеткой;
    • измерения со смещениями;
    • вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
    • расчетный модуль COGO;
      • обратная задача;
      • точка в направление;
      • пересечение;
      • инженерный калькулятор;
      • расчет кривых;
      • вычисление и подбор площади;
      • расчет угла между тремя точками;
      • расчет координат точек по смещению линии, кривой, трассы;
      • расчет координат точек хода при вводе данных вручную;
      • преобразование координат методом разворота относительно базовой точки;
      • смещение системы координат по азимуту расстоянию высоте или координатам точек;
      • преобразование координат по масштабу относительно базовой точки;
      • плановые преобразования системы координат по соответствующим точкам;
    • отображение результатов измерений или рассчетов на миникарте;
    • рисовка простейших элементов в процессе работы.
  • Технические характеристики тахеометра роботизированного QS3M:

    Параметр Значение
    Измерение углов
    Метод определения отсчета Абсолютное считывание
    Дискретность отсчетов 5"/1"
    Точность (с.к.о.) измерения угла одним приемом 3"
    Измерение расстояний
    Условия Легкий туман, видимость около 20 км, умеренно солнечно, легкая рефракция
    Диапазон измеряемых расстояний
    без отражателя от 1,5 до 250 м
    от 5 до 2000 м (сверхдал. режим)
    дальность по одной призме 3000 м
    Точность измерения расстояний
    по одной призме ±(2мм+2ppm)
    без отражателя до 250м ±(3мм+2ppm) мм
    до 2000м ±(10мм +10ppm)
    Дискретность отсчетов при измерении расстояний
    Точный режим 1мм/0.2мм
    Грубый режим 10мм/1мм
    Режим слежения 10 мм
    Отображение результата 10 цифр: ±999999.9999 мм
    Ввод данных
    Поправка за атмосферу от -999.9ppm до +999.9ppm (шаг 0.1ppm)
    Постоянная отражателя от -99.9мм до +99.9мм (шаг 0.1мм)
    Сканирование
    Дальность до 1200 метров
    Скорость сканирования 1 точка 1-8 сек. в зависимости от расстояния
    Другие характеристики
    Размеры прибора (ВхШхД) 338x210x185 мм
    Створоуказатель Есть
    Целеуказатель Есть
    Класс лазера целеуказателя Класс 2
    Класс лазера для измерния расстояний Класс 1
    Зрительная труба
    Длина 165 мм
    Диаметр объектива 45 мм (EDM 49 мм)
    Увеличение 30 х
    Изображение Прямое
    Угол поля зрения 1º30′
    Разрешающая способность 3 "
    Наименьшее расстояние фокусирования 1.3 м
    Внешние условия эксплуатации прибора
    Пыле- влагозащищенность IP54
    Рабочая температура от -20ºС до +50ºC
    Компенсатор
    Датчик 2-осевой
    Тип Жидкостный
    Диапазон работы ±6′
    Точность 1 "
    Панель управления
    Экран 320Х240 (QVGA) TFT, графический, цветной, с подсветкой и сенсорным вводом
    Количество 1
    Клавиатура 25 клавиш
    Интерфейсы
    I/O порты RS-232C, USB miniB для AcniveSync, USB A для памяти USB
    Карты памяти Compact Flash Type I/II, USB память
    Память
    Внутренняя память 128 Мб
    Компьютер
    Процессор Intel PXA255 400MHz
    Операционная система Microsoft Windows CE.NET 4.2
    Сервопривод и автоматическое слежение
    Вращающий механизм Моторный привод с функцией замедленного вращения
    Диапазон вращения 360º в плане
    Точное наведение мин. шаг 1 сек
    Макс. скорость вращения 85 º/сек
    Оптический отвес
    Увеличение 3 х
    Диапазон фокусирования от 0.5 м до бесконечности
    Изображение Прямое
    Угол поля зрения
    Чувствительность уровней
    Цилиндрический 30 "/2мм
    Батарея питания
    Модель BT-65Q
    Выходное напряжение 7.4 В
    Емкость 5 Ач
    Период работы при +20ºС (углы и расстояния) 4.5 ч
    Вес 0.2 кг
    Зарядное устройство
    Модель BC-30D
    Входное напряжение 100-240 В
    Частота 50 Гц
    Период разрядки макс. 5 часов
    Рабочие температуры от +10ºC до +40ºC
    Период зарядки 5 часов
    Вес
    Тахеометр с батареей 6.9 кг.
    Транспортировочный ящик 4.0 кг
    Гарантия
    Гарантийный срок 1 год
  • Комплект поставки QS3M

    Наименование Количество
    Тахеометр роботизированный QS3M 1
    Программное обеспечение TopSURV on Board 1
    Аккумулятор BT-65Q 2
    Зарядное устройство BC-30D 1
    Кабель USB F-25 miniUSB 1
    Стилус 1
    Юстировочные инструменты 1
    Транспортировочный футляр 1
    Плечевые ремни 1
    Силиконовая салфетка 1
    Чехол для защиты от дождя 1
    Нитяной отвес 1
    Бленда на объектив 1
    Руководство по эксплуатации 1
