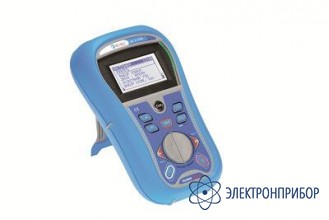

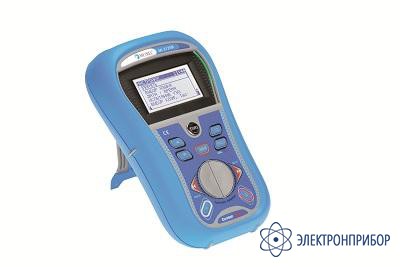

MI 3125 BT — многофункциональный измеритель параметров электроустановок

Сохранить в PDF Распечатать
  • Функции:

    • Измерение сопротивления изоляции напряжением постоянного тока
    • Проверка непрерывности защитных проводников токами 200 мА и 7 мА
    • Измерение сопротивления линии
    • Измерение сопротивления контура
    • Измерение сопротивления контура без отключения УЗО
    • Расчет и отображение предполагаемого тока КЗ
    • Измерение напряжения (TRMS) и частоты
    • Контроль порядка чередования фаз
    • Измерение параметров УЗО (стандартных и селективных А, АС и В типов)
    • Измерение сопротивления заземления по 3-х проводной схеме

    Отличительные особенности:

    • Встроенная память вмещает до 1700 результатов измерений и позволяет отсортировать их благодаря наличию 3 уровней вложения
    • Меню помощи отображает диаграммы подключения прибора к электроустановке и помогает реализовать правильную схему измерений
    • При измерении полного сопротивлении линии или контура пользователь имеет возможность выбрать из встроенной таблицы характеристики используемого в данной цепи предохранителя для быстрой оценки эффективности его применения в данном случае
    • Красный и зелёный индикаторы по бокам экрана позволяют быстро оценить приемлемость результата измерений в любой функции даже в условиях плохой видимости
    • Наличие автоматического теста УЗО дает возможность без лишних трудозатрат полностью проверить работоспособность устройства защитного отключения
    • Встроенный BLUETOOTH позволяет передавать данные на устройства с ОС ANDROID, для которых доступно приложение Eurolink Android APP для управления результатами измерения
    • А 1192 ПО EUROLINK PRO PLUS (опционально). Позволяет создавать протокол испытаний электроустановки российского образца.
  • Технические характеристики:

    Функция   Диапазон измерения Разрешение       Погрешность измерений
     Сопротивление изоляции        U=50В, 100 В, 250 В:
    R: 0,00 …19,99 МОм  0,01 МОм ±(5% от измер.+ 3 ед.мл.р.)
    20,0 … 99,9 МОм 0,1 МОм ±(10% от измер.)
    100,0 … 199,9 МОм 0,1 МОм ±(20% от измер.)
    U= 500 В, 1 кВ
    R: 0,00 …19,99 МОм  0,01 МОм ±(5% от измер.+ 3 ед.мл.р.)
    20,0 … 99,9 МОм 0,1 МОм ±(5% от измер.)
    100 … 999 МОм 1 МОм ±(10 % от измер.)
     Непрерывность защитного проводника
    при токе 200мА
    0,00 …19,99 Ом 0,01 Ом ±(3 % от измер.+ 3 ед.мл.р.)
    20,0 … 99,9 Ом 0,1 Ом ±(5 % от измер.)
    100 … 1999 Ом 1 Ом ±(5 % от измер.)
     Непрерывность защитного проводника
    при токе 7мА
    0,0 …19,9 Ом 0,1 Ом ±(5% от измер.+ 3 ед.мл.р.)
    20…1999 Ом 1 Ом ±(5% от измер.+ 3 ед.мл.р.)
     Полное сопротивление линии/контура  0,00 … 9,99 Ом 0,01 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    10,0… 99,9 Ом 0,1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    100 … 999 Ом 1 Ом ±(10 % от измер.)
    1,00…9,99 кОм 0,01кОм ±(10 % от измер.)
    Сопротивление заземления 0,00 …19,99 Ом 0,01 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    20,0 … 199,9 Ом 0,1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    200 … 9999 Ом 1 Ом ±(5 % от измер.+ 5 ед.мл.р.)
    Напряжение 0 … 550 В  1 В ±(2 % от измер.+ 2 ед.мл.р.)
     Частота 0,00 Гц … 9,99 Гц 0,01 Гц ±(2 % от измер.+ 1 ед.мл.р.)
    10,0 Гц…499,9 Гц 0,1 Гц
     Чередование фаз 1.2.3 или 2.1.3
     Параметры УЗО
     Номинальный отключающий ток I∆N 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
    0,0 …19,9 В 0,1 В (от 0% до 15%) от измер.+ 10 ед.мл.р.
     Напряжение прикосновения 20,0…99,9 В 0,1 В (от 0% до 15%) от измер.
     Время срабатывания 0 … 2 с 0,1 мс ±1 мс
     Ток срабатывания 0,2 x I∆N …2,2 x I∆N  0,05 x I∆N ±0,1 x I∆N
     Питание 6 шт. алкалиновых/аккумуляторных
    батареи размер АА
     Категория перенапряжения 600 В CAT III; 300 В CAT IV
     Класс защиты от поражения
    электротоком
    Двойная изоляция
     Подключение к ПК USB, RS232
     Масса  1 кг
     Габаритные размеры 14х8х23 см
  • Комплект поставки MI 3125 BT

    Наименование Количество
    1 Имеритель MI 3125BT 1
    2 Измерительный трёхпроводный кабель 1,5 м 1
    3 Измерительный кабель с евровилкой 1
    4 Наконечники черный, синий, зеленый 1
    5 Зажимы «крокодил» черный, синий, зеленый 1
    6 Адаптер питания 1
    7 Аккумуляторные батареи! 6
    8 Ремни для переноски 2
    9 Краткое руководство по эксплуатации 1
    10 CD диск с ПО Eurolink PRO и полным РЭ в электронном виде 1
    11 Интерфейсные кабели USB и RS232 1
    12 Сертификат о калибровке 1
  • Дополнительная комплектация MI 3125 BT
