Приборы для измерения параметров устройств защитного отключения (УЗО)

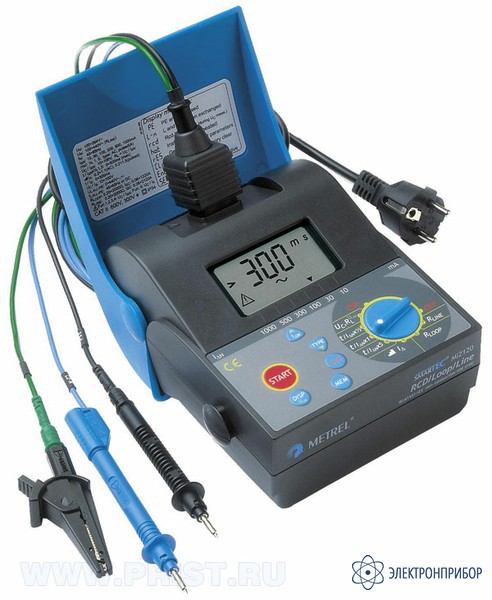

MI 2120 — цифровой измеритель параметров УЗО и линии (контура)

Код товара: 22736
  • 34193-07

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      34193-07

    • Производитель

      Metrel, Словения

    Назначение измерителя MI 2120:

    MI 2120 SMARTEC RCD/Loop/Line – портативный прибор, предназначенный для полной проверки УЗО, а также для измерения сопротивлений контура и линии.

    Функции измерителя MI 2120:

    • Измерение тока срабатывания УЗО;
    • Измерение времени срабатывания УЗО;
    • Измерение напряжения прикосновения;
    • Измерение сопротивления контура без отключения УЗО;
    • Измерение сопротивлений линии и контура и расчет предполагаемого тока короткого замыкания;
    • Измерение напряжения и частоты.

    Отличительные особенности измерителя MI 2120:

    • Возможность тестирования селективных и стандартных УЗО типов А и АС с номинальным дифференциальным током 10, 30, 100, 30, 50, 1000 мА.
    • Возможность выбора начальной фазы испытательного тока (0° или 180°).
    • Возможность регулировки предельного значения напряжения прикосновения.
    • Встроенная память рассчитана на 1000 измерений.
    • Опциональное ПО SmartLink позволяет быстро генерировать протоколы измерений.
    • Большой экран с подсветкой обеспечивает качественное отображение информации.
    • Размеры: 155 x 95 x 190 мм
    • Масса (без батарей): 1,0 кг.

  • Технические характеристики измерителя MI 2120:

    Функция Диапазон измерений Разрешение Погрешность измерений
    Номинальный дифференциальный ток УЗО I∆N 10, 30, 100, 300, 500, 1000 мА - -
    Множитель тока I∆N x 0.5, x 1, x 5 - -
    Ток срабатывания УЗО (0,2…1,1)x I∆N син. ток (тип AC)
    (0,2…1,5)x I∆N имп. ток (тип A)    		 0,05 I∆N
    0,05 I∆N    		 ± 0,1 I∆N
    ± 0,1 I∆N
    Время срабатывания УЗО (стандартное УЗО) 0…300 мс (0,5 x I∆N, I∆N)
    0…40 мс (5 x I∆N)    		 1 мс
    1 мс    		 ± 3 мс
    ± 3 мс
    Время срабатывания УЗО (селективное УЗО) 0…500 мс (0,5 x I∆N, I∆N)
    0…150 мс (5 x I∆N)    		 1 мс
    1 мс    		 ± 3 мс
    ± 3 мс
    Напряжение прикосновения Uc 0…19,99 В
    20,0…99,9 В    		 0,01 В
    0,1 В    		 (от 0 до +10)% ± 0,2 В
    (от 0 до +10)% ± 0,2 В
    Напряжение UL-N, L-L, L-PE (В) 0 ... 440 В 1 В ±(3% от измер.+ 3 В)
    Частота 45 ... 65 Гц 0,1 Гц ±0,2 Гц
    Сопротивление линии RL-N, L- L 0,00 … 19,99 Ом
    20 … 199,9 Ом
    200 … 1999 Ом    		 0,01 Ом
    0,1 Ом
    1 Ом    		 ±(5% от измер.+ 0,05 Ом)
    ±(5% от измер.+ 0,05 Ом)
    ±(5% от измер.+ 0,05 Ом)
    Сопротивление контура RL-PE 0,00 … 19,99 Ом
    20 … 199,9 Ом
    200 … 1999 Ом    		 0,01 Ом
    0,1 Ом
    1 Ом    		 ±(5% от измер.+ 0,05 Ом)
    ±(5% от измер.+ 0,05 Ом)
    ±(5% от измер.+ 0,05 Ом)
    Предполагаемый ток короткого замыкания Ipsc 0,06…42,4 кА (для линии)/ 24,4 кА(для контура) 0,01…100A Зависит от погрешности RLOOP, RLINE
    Сопротивление контура RL 0...19,99 Ом 0,01 Ом ± (5% от изм. + 0,05В/ I∆N +0,2Ом)
    (без отключения УЗО) 20…199,99 Ом
    200…1999 Ом
    2,00 … 10,00 кОм    		 0,1 Ом
    1 Ом
    0,01 кОм    		 ± (5% от изм. + 0,05В/ I∆N +0,2Ом)
    ± (5% от изм. + 0,05В/ I∆N +0,2Ом)
    ± (5% от изм. + 0,05В/ I∆N +0,2Ом)
    Питание 4 x1,5 В алкал. батареи или 4 x1,2 В аккумул. батареи NiCd, NiMH
    Категория перенапряжения 300 V CAT III
    Степень защиты Двойная изоляция
    Подключение к ПК RS-232

  • Комплект поставки MI 2120

    № Наименование Количество
    1. Прибор SMARTEC RCD/Loop/Line 1
    2. Измерительный кабель с вилкой Шуко, 1,5 м 1
    3. Универсальный измерительный кабель, 3 x 1,5 м 1
    4. Измерительные наконечники (синий, черный) 2
    5. Зажим типа «крокодил» (черный) 2
    6. Руководство по эксплуатации 1
    7. Свидетельство о метрологической аттестации 1
