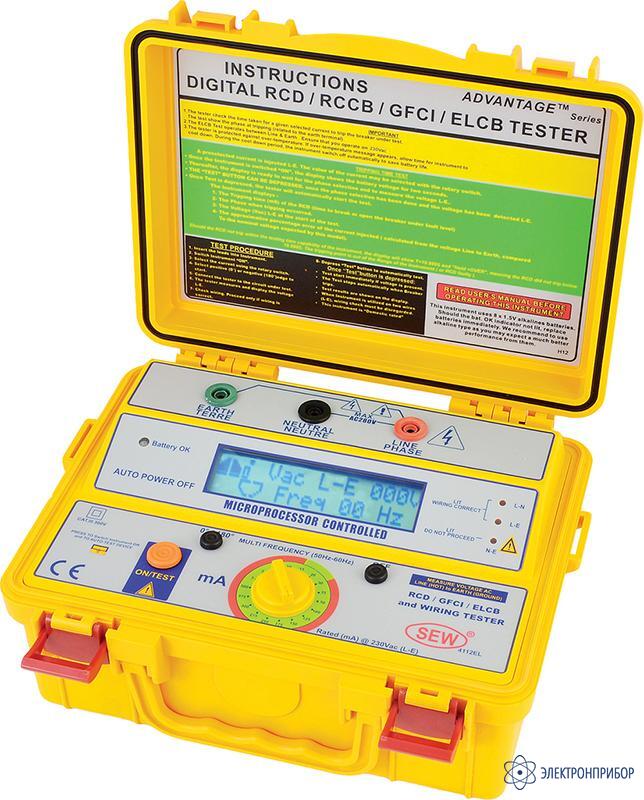

4112 EL — цифровой измеритель параметров устройств защитного отключения

Сохранить в PDF Распечатать
  • Назначение цифрового измерителя параметров УЗО 4112 EL:

    Цифровой измеритель параметров устройств защитного отключения 4112 EL: Микропроцессорное управление; Измерение времени отключения УЗО (разрешение 1 мс); Дискретная установка дифф.тока (18 значений); Удержание результата измерения; Задание начальной фазы режима тестирования; Индикация полярности полуволны, выключающей УЗО; Большой ЖК-индикатор с наклонным расположением; Измерительные терминалы на лицевой панели; Защита измерительного входа; Батарейное питание, автовыключение питания, контроль состояния батарей; Пылевлагозащищенное исполнение; Масса 1,5 кг.

  • Технические характеристики цифрового измерителя параметров УЗО 4112 EL:

    Параметр Значения
    ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК
    Установка начального значения дифф. тока 3 мА, 5 мА, 7 мА, 10 мА, 15 мА, 20 мА, 30 мА, 35 мА, 50 мА, 100 мА, 125 мА, 150 мА, 175 мА, 250 мА, 275 мА, 300 мА, 375 мА, 500 мА
    Начальная фаза теста Выбирается вручную: 0° или 180° (цепь «фаза – земля»)
    Индикация полярности Определяется полярность волны, выключающей УЗО («+»/ «-»)
    ВРЕМЯ ОТКЛЮЧЕНИЯ
    Диапазон измерений 1 мс … 19,99 с
    Разрешение 1 мс
    Погрешность измерений ± 1 % + 1 мс
    НАПРЯЖЕНИЕ В ТЕСТИРУЕМОЙ ЦЕПИ
    Номинальное напряжение (фаза-земля) 220 В 50/60 Гц
    Измеряемое напряжение Значение напряжения до запуска теста УЗО
    ОБЩИЕ ДАННЫЕ
    Дисплей 2-строчный ЖКИ (2 × 16)
    Условия эксплуатации Минус 5 °С … 45 °С, отн. влажность < 80 %
    Напряжение питания 1,5 В × 8 (тип АА)
    Габаритные размеры 250 х 190 х 110 мм
    Масса 1,5 кг
  • Комплект поставки 4112 EL

    Наименование Количество
    1. Цифровой измеритель параметров устройств защитного отключения 4112 EL 1
    2. Измерительные провода 3
    3. Источник питания 8
    4. Плечевой ремень 1
    5. Руководство по эксплуатации 1
