СКБ — система кабельных барабанов
Код товара: 53290-
-
Производитель
Назначение системы кабельных барабанов СКБ:
Cистема кабельных барабанов СКБ предназначена для оперативного подключения передвижных электротехнических лабораторий к объектам испытаний, питающей сети и системе защитного заземления.

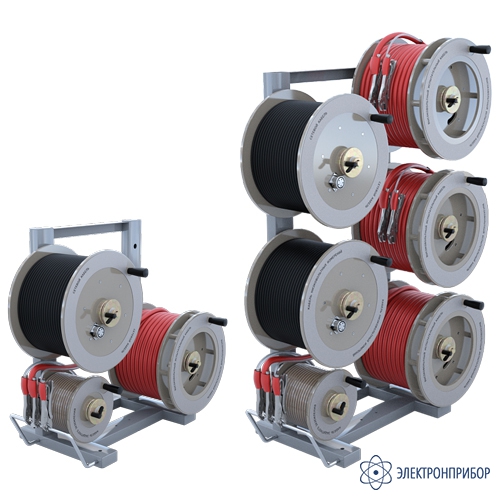

Cистема кабельных барабанов СКБ выпускается в нескольких исполнениях:

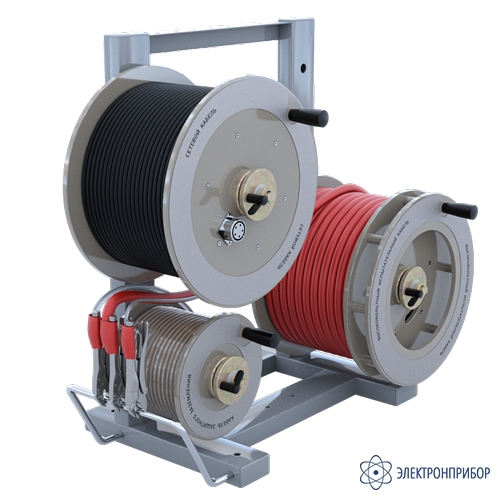

- СКБ-1-30 - система кабельных барабанов, 1-фазный тип подключения к КЛ, размер кабеля 30 м;
- СКБ-1-50 - система кабельных барабанов, 1-фазный тип подключения к КЛ, размер кабеля 50 м;

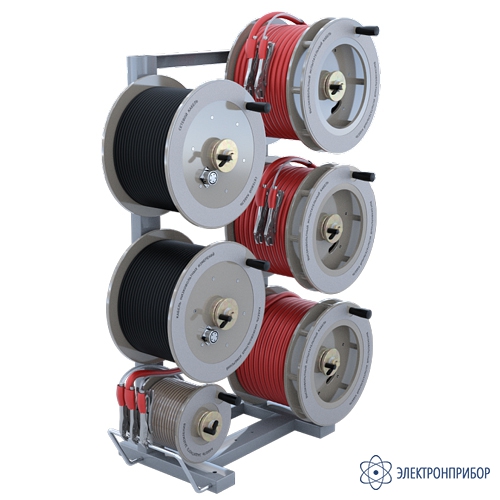

- СКБ-3-30 - система кабельных барабанов, 3-фазный тип подключения к КЛ, размер кабеля 90 м;
- СКБ-3-50 - система кабельных барабанов, 3-фазный тип подключения к КЛ, размер кабеля 150 м.
Особенности системы кабельных барабанов СКБ:

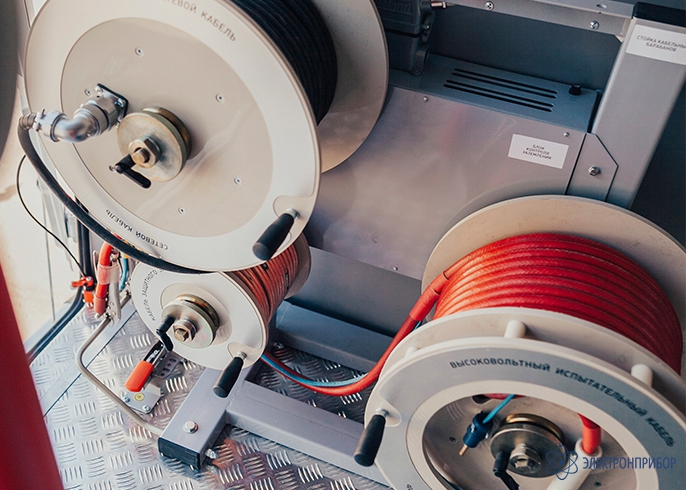

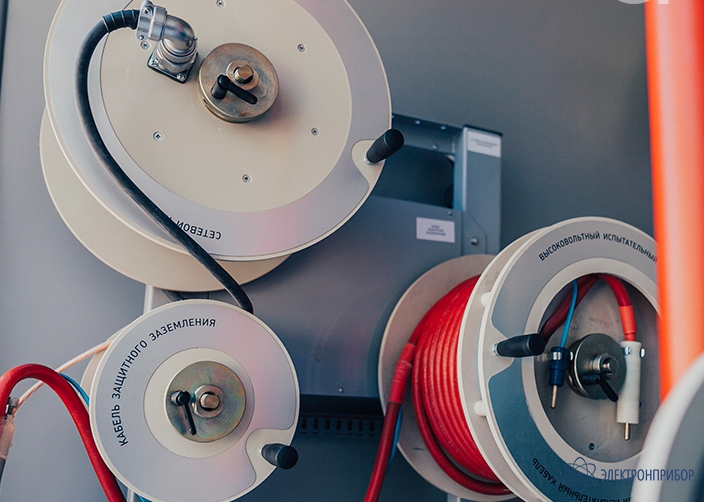

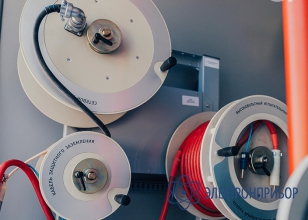

- Соединительные кабели наматываются на барабаны с ручным приводом;

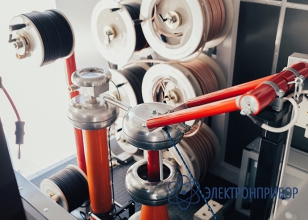

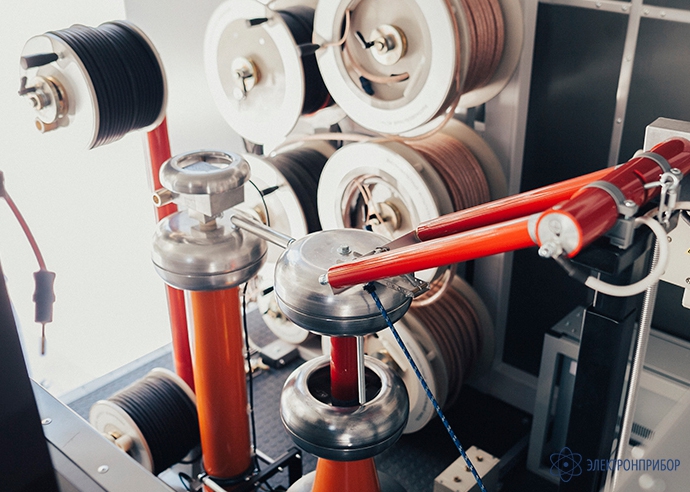

- Плоская конструкция модулей кабельных барабанов с односторонним доступом не мешает проходу в высоковольтный отсек электролаборатории;
- Наличие быстродействующих защелок для фиксации барабанов от прокручивания во время движения;
- В нижней части модуля кабельных барабанов расположена скоба для крепления концевых кабельных струбцин;
- Барабаны закреплены на мощной раме из стальных труб, которая крепится к полу транспортного средства и к боковой стенке высоковольтного отсека.
-
-
Технические характеристики системы кабельных барабанов СКБ:
Параметр Значение СКБ-1-30, СКБ-1-50 СКБ-3-30, СКБ-3-50 Кабель защитного заземления сечение 25 мм2 контактные втулки через 3 м по всей длине полупрозрачная изоляционная оболочка Кабель питания 2x8 мм2 морозоустойчивая резиновая изоляция Кабель для измерения низковольтных параметров силовых трансформаторов (измерительный кабель) 380 В / 4×2,5 мм2 (по заказу - 4×4 мм2) морозоустойчивая резиновая изоляция Высоковольтный экранированный кабель для испытаний постоянным напряжением и поиска повреждений в силовых кабельных линиях (испытательный кабель) 70 кВ / 6 мм2 имеет дополнительную оболочку поверх экрана Габаритные размеры, Ш х Г х В 900 х 520 х 880 мм 900 х 520 х 1310 мм -
Комплект поставки СКБ
№ Наименование Количество СКБ-1-30,
СКБ-1-50СКБ-3-30,
СКБ-3-501 Барабан испытательного кабеля 1 3 2 Барабан кабеля защитного заземления 1 1 3 Барабан кабеля питания 1 1 4 Барабан измерительного кабеля 1 1 5 Несущая рама 1 1 6 Кабель защитного заземления 1 1 7 Кабель питания 1 1 8 Кабель для измерения низковольтных параметров силовых трансформаторов (измерительный кабель) 1 1 9 Высоковольтный экранированный кабель для испытаний постоянным напряжением и поиска повреждений в силовых кабельных линиях (испытательный кабель) 1 3 -
