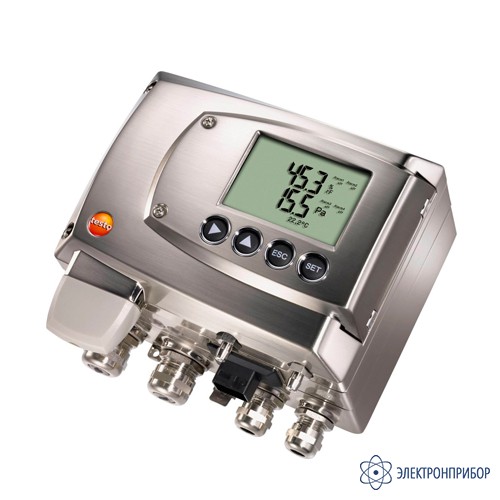

testo 6381 — трансмиттер дифференциального давления для установки в нормальных зонах

Код товара: 45798

  • Описание трансмиттера дифференциального давления для установки в нормальных зонах testo 6381:

    testo 6381 осуществляет измерение дифференциального давления, скорости потока, объемного расхода; опционально: измерение влажности и температуры. Автоматическая настройка нулевой точки гарантирует высокую, не зависимую от температуры, точность и долгосрочную стабильность. Диапазон измерения до 10 Па обеспечивает высокую точность при измерении низких давлений. Ethernet, релейные и аналоговые выходы позволяют выполнить оптимальную интеграцию трансмиттеров в индивидуальные автоматизированные системы.

    Трансмиттер testo 6381 имеет широкий спектр применения (чистые помещения, процессы осушки, процессы розлива и дозировки – в системах окрашивания распылением).

    Благодаря опциональному зонду серии testo 6610 возможна регистрация показаний влажности и температуры без необходимости в дополнительных приборах.

    Одним из преимуществ модели testo 6381 является возможность автоматической настройки нулевой точки, обеспечивающая высокую точность и долгосрочную стабильность. Интегрированная функция самодиагностики и заблаговременного оповещения также способствует высокой степени эксплуатационной готовности системы.

    Область применения трансмиттера дифференциального давления для установки в нормальных зонах testo 6381:

    • Мониторинг дифференциального давления между чистыми помещениями; опционально: одновременное измерение температуры и влажности окружающей среды;
    • Мониторинг процессов осушки;
    • Измерение дифференциального давления в процессах розлива и дозировки, а также системах окрашивания методом распыления;
    • Измерение дифференциального давления, скорости потока и объемного расхода; опционально: измерение влажности и температуры.

    Особенности трансмиттера дифференциального давления для установки в нормальных зонах testo 6381:

    • Автоматическая настройка нулевой точки гарантирует высокую, не зависимую от температуры точность и долгосрочную стабильность;
    • Возможность высокоточного измерения давления в низких диапазонах (до 10 Па);
    • Прочный металлический корпус обеспечивает защиту от воздействия критических условий окружающей среды;
    • Дисплей с многоязычным меню управления и функцией оптического сигнального оповещения;
    • Ethernet, релейные и аналоговые выходы позволяют выполнить оптимальную интеграцию трансмиттера в индивидуальные системы автоматизации;
    • Функция самодиагностики и предварительного оповещения гарантирует высокую работоспособность системы;
    • ПО P2A для параметризации, настройки и анализа экономит Ваше время и затраты при выполнении пусконаладочных работ и технического обслуживания;
    • Возможность градуировки диапазона на ±50% от конечного значения и свободная градуировка в пределах диапазона измерения;
    • Конфигурация функции сигнального оповещения: возможность настройки задержки сигнала и выбор типа подтверждения оповещения.

  • Технические характеристики трансмиттера дифференциального давления для установки в нормальных зонах testo 6381:

    Параметр Значение
    Дифференциальное давление
    Диапазон измерения 0 … 10 Па -10 … 10 Па
    0 … 50 Па -50 … 50 Па
    0 … 100 Па -100 … 100 Па
    0 … 500 Па -500 … 500 Па
    0 … 10 гПа -10 … 10 гПа
    0 … 50 гПа -50 … 50 гПа
    0 … 100 гПа -100 … 100 гПа
    0 … 500 гПа -500 … 500 гПа
    0 … 1000 гПа -1000 … 1000 гПа
    Погрешность измерения* 0,5% от конечного значения диапазона измерения ±0,3 Па
    Свободно выбираемые единицы измерения Па, дополнительные единицы измерения в разделе Варианты конфигурации
    Сенсор Пьезорезистивный сенсор
    Автоматическая настройка нулевой точки Через магнитный клапан,периодичность настройки на выбор: 15 с, 30 с, 1 мин, 5 мин, 10 мин
    Допустимая нагрузка Диапазон измерения Перегрузка
    0 … 10 Па 20000 Па
    0 … 50 Па 20000 Па
    0 … 100 Па 20000 Па
    0 … 500 Па 20000 Па
    0 … 10 гПа 200 гПа
    0 … 50 гПа 750 гПа
    0 … 100 гПа 750 гПа
    0 … 500 гПа 2500 гПа
    0 … 1000 гПа 2500 гПа
    -10 … 10 Па 20000 Па
    -50 … 50 Па 20000 Па
    -100 … 100 Па 20000 Па
    -500 … 500 Па 20000 Па
    -10 … 10 гПа 200 гПа
    -50 … 50 гПа 750 гПа
    -100 … 100 гПа 750 гПа
    -500 … 500 гПа 2500 гПа
    -1000 … 1000 гПа 2500 гПа
    Влажность
    Диапазон измерения В зависимости от подключенного зонда
    Погрешность В зависимости от подключенного зонда
    Единицы измерения (на выбор) %ОВ, дополнительные единицы измерения в разделе Варианты конфигурации
    Температурная зависимость/коэффициент ±0,02 % ОВ (при отключениях температуры от 25 °С)
    Сенсор Емкостный сенсор
    Температура
    Диапазон измерения В зависимости от подключенного зонда
    Погрешность 0,15 °С / 32,2 °F
    Единицы измерения (на выбор) °С / °F
    Сенсор Pt 1000 1/3 Класса В;
    Pt 100 1/3 Класса В (testo 6615)
    Общие технические характеристки
    Материал Металлический корпус
    Размеры 162×122×77 мм
    Вес 1,960 кг; опция: промежуточный слой Ethernet 0.610 кг
    Дисплей Опция: 3-х строчный ж/к дисплей с многоязычным меню управления
    Класс защиты IP65
    EMC Директива ЕС: 2004/108/ЕС
    Аналоговые выходы
    Количество Стандарт: 1; для зонда влажности/температуры (опционально): 3
    Тип выхода 0/4 … 20 мА (4-х проводной) (24 В АС/DC)
    0 … 10 В (4-х проводной) (24 B AC/DC)
    Частота измерения 1/с
    Разрешение 12 бит
    Градуировка Диффиринциальное давление: градуировка диапазона на ±50% от конечного значения диапазона; свободная градуировка в пределах диапазона
    Максимальная нагрузка 500 Ω
    Прочие выходы
    Enhernet Опциально с модулем Enhernet
    Реле Опция: 4 релейных выхода (свободное назначение для каналов измерений или как общий сигнал  тревоги через меню управл. ПО Р2А), до 250 В АС/3А (нормально открытый или нормально закрытый)
    Цифровой выход Mини-DIN для ПО Р2А
    Питание
    Напряжения 20 … 30 В АС/DC, 300 мА - потребление тока, гальванически разделенные линии сигнала тревоги и линия питания
    Рабочие условия
    Рабочая температура (корпус) -5 … 50 °С
    Температура хранения -20 … 60 °С

    *Определение погрешности измерений в соответствии с GUM (Руководство по определению погрешности измерений): ±0,8% от конечного значения ±0,3 Па


    GUM: стандарт ISO для определения погрешности измерения с целью получения возможности анализа и сравнения измерительных процедур, проводимых во всех странах мира. При определении погрешности учитываются следующие факторы:
    - Гистерезис;
    - Линейность;
    - Воспроизводимость;
    - Настройка параметров индивидуальной/заводской калибровки;
    - Тестирование по месту замера.

  • Комплект поставки testo 6381

    № Наименование Количество
    1 Трансмиттер дифференциального давления testo 6381 в зависимости от выбранной конфигурации 1
