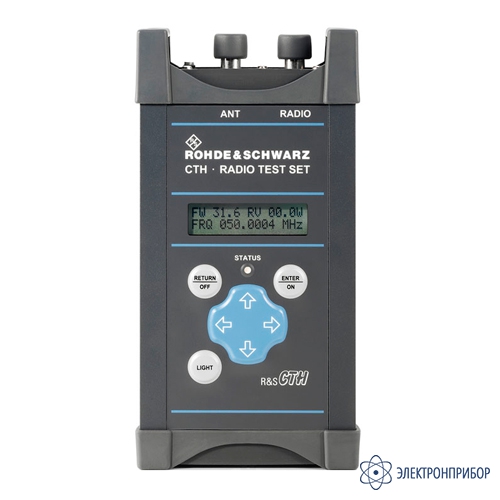

CTH100A — радиотестер

Код товара: 48175
  • Назначение радиотестера CTH100A:

    Радиотестер CTH100A обеспечивает надежное испытание аналоговых ЧМ-радиосистем даже в экстремальных условиях эксплуатации. Радиотестер разработан специально для использования вне помещений.

    Особенности радиотестера CTH100A:

    • Расширенные возможности измерений;
    • Удобный и эргономичный;
    • Прочный корпус, устойчивый к атмосферным воздействиям.

    Описание радиотестера CTH100A:

    Измерение частоты. После подключения испытуемого устройства к CTH100A посредством кабеля BNC и антенны или после подключения нагрузки радиотестер CTH100A может начинать измерения. В случае активации передатчика, например путем нажатия кнопки разговора, тестер начинает измерять частоту передачи и показывает результат на дисплее.

    Измерение мощности. Вместе с частотой тестер CTH100A одновременно измеряет мощность прямого и отраженного сигнала и отображает результаты на дисплее. Измеренные значения постоянно обновляются, так что любые изменения будут незамедлительно отражены на дисплее. Таким образом можно определить, выдает ли передающий модуль трансивера желаемую мощность. Используя это измерение, CTH100A может надежным образом обнаружить любое снижение мощности передачи или сбой передатчика. Кроме того, CTH200A может определить и отобразить КСВН по мощности прямого и отраженного сигнала. Измерение мощности отраженного сигнала позволяет определить степень согласования антенны для оценки мощности, которая фактически излучается антенной.

    Хорошо освещенный дисплей. Дисплей с подсветкой отображает информацию о выбранных измерениях, результатах и настройках. Подсветка может быть включена при необходимости. Для наилучшей видимости отображаемых величин предусмотрено четыре уровня яркости подсветки.

    Практичная конструкция. Легкий тестер удобно переносить даже на большие расстояния. Кроме того, компактный CTH100A можно установить практически в любом месте. С помощью встроенной проушины CTH100A легко крепится к рюкзаку или ремню и все время находится под рукой.

    Ожидание. CTH100A работает от стандартных батареек или аккумуляторов типоразмера АА. Для обеспечения длительного времени работы и нахождения в режиме ожидания использованы различные технологии энергосбережения. Когда тестер не используется, он автоматически переходит в режим ожидания, чтобы сократить до минимума потребление энергии.

    Эргономичный дизайн. Всеми кнопками удобно пользоваться. Кроме того, тестер рассчитан на работу одной рукой и одинаково удобен как для правшей, так и для левшей.

    Футляр для транспортировки. CTH100A удобно размещается в водонепроницаемом футляре для транспортировки (приобретается отдельно). Этот футляр защищает CTH100A от ударов, проникновения воды и пыли. Все принадлежности CTH100A также находятся в этом футляре. Благодаря этому нагрузка, адаптер BNC, батареи и кабели надежно защищены и всегда под рукой. Футляр для транспортировки оснащен автоматическим клапаном для уравнивания давления воздуха, поэтому он легко открывается даже при изменении атмосферного давления. В футляре для транспортировки CTH100A надежно защищен и готов к немедленному использованию.

    Надежный и ударопрочный. Компактный алюминиевый корпус очень прочный и жесткий. Углы корпуса защищены резиной, что делает тестер идеальным для использования вне помещений.

    Брызгозащищенный. Корпус, батарейный отсек, кнопочная панель и дисплей надежно защищены от брызг. Благодаря этому CTH100A идеально подходит даже для работы в плохих погодных условиях.

    Широкий температурный диапазон. Все компоненты спроектированы таким образом, что CTH100A может эксплуатироваться в широком диапазоне температур. Это делает CTH100A идеальным спутником в любое время года и во всех климатических зонах.

  • Сравнительные характеристики радиотестеров CTH100A и CTH200A:

    Параметр CTH100A CTH200A
    Измерение параметров передатчика
    Мощность прямого сигнала
    Мощность отраженного сигнала
    КСВН -
    Частотомер
    Измерение параметров ЧМ-приемника
    Подавление помех
    Демодуляция
    Дополнительные измерения
    Эфирное измерение -
    Расстояние до места отказа -
    Аудиоконтроль -

    Технические характеристики радиотестера CTH100A:

    Параметр CTH100A CTH200A
    Передаваемый сигнал на разъеме РАДИО
    Диапазон частот от 30 до 512 МГц от 25 до 500 МГц
    Установка частоты 5 МГц с фиксированным разносом каналов)
    (f = n × 5 МГц)
    установка частоты не требуется
    установка заданной пользователем частоты или использование рассчитанной частоты передачи
    Выходной уровень ВЧ-сигнала от –97 до –120 дБмВт f < 100 МГц от –97 до –120 дБмВт
    f ≥ 100 МГц от –111 до –134 дБмВт
    Погрешность выходного уровня ВЧ-сигнала 3 дБ
    Частотная модуляция Композитный ЧМ-сигнал 150 Гц и 900 Гц, двухтональный
    Погрешность композитного ЧМ-сигнала 2 Гц
    Измерение мощности
    Мощность прямого сигнала, мощность отраженного сигнала, немодулированные или частотно-модулированные сигналы (постоянная огибающая), КСВН (только CTH200A)
    Диапазон частот от 30 до 512 МГц от 25 до 500 МГц
    Диапазон уровня мощности от 0,1 до 50 Вт
    Погрешность измерения мощности 0,8 дБ
    Измерение частоты
    Диапазон частот от 30 до 512 МГц от 25 до 500 МГц
    Разрешающая способность частотомера 100 Гц
    Общие данные
    Диапазон рабочих температур от –20 °C до +50 °C
    Габариты (Ш × В × Г) 102,9 × 202 × 36,8 мм
    Вес (без батарей) 532 г 539 г
  • Комплект поставки CTH100A

    Наименование Количество
    1 Радиотестер CTH100A 1
    2 Руководство по эксплуатации 1
