Интроскан-ИС200 — устройство автоматизированного контроля замыканий листов активной стали сердечников электрических машин

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение устройства автоматизированного контроля Интроскан-ИС200:

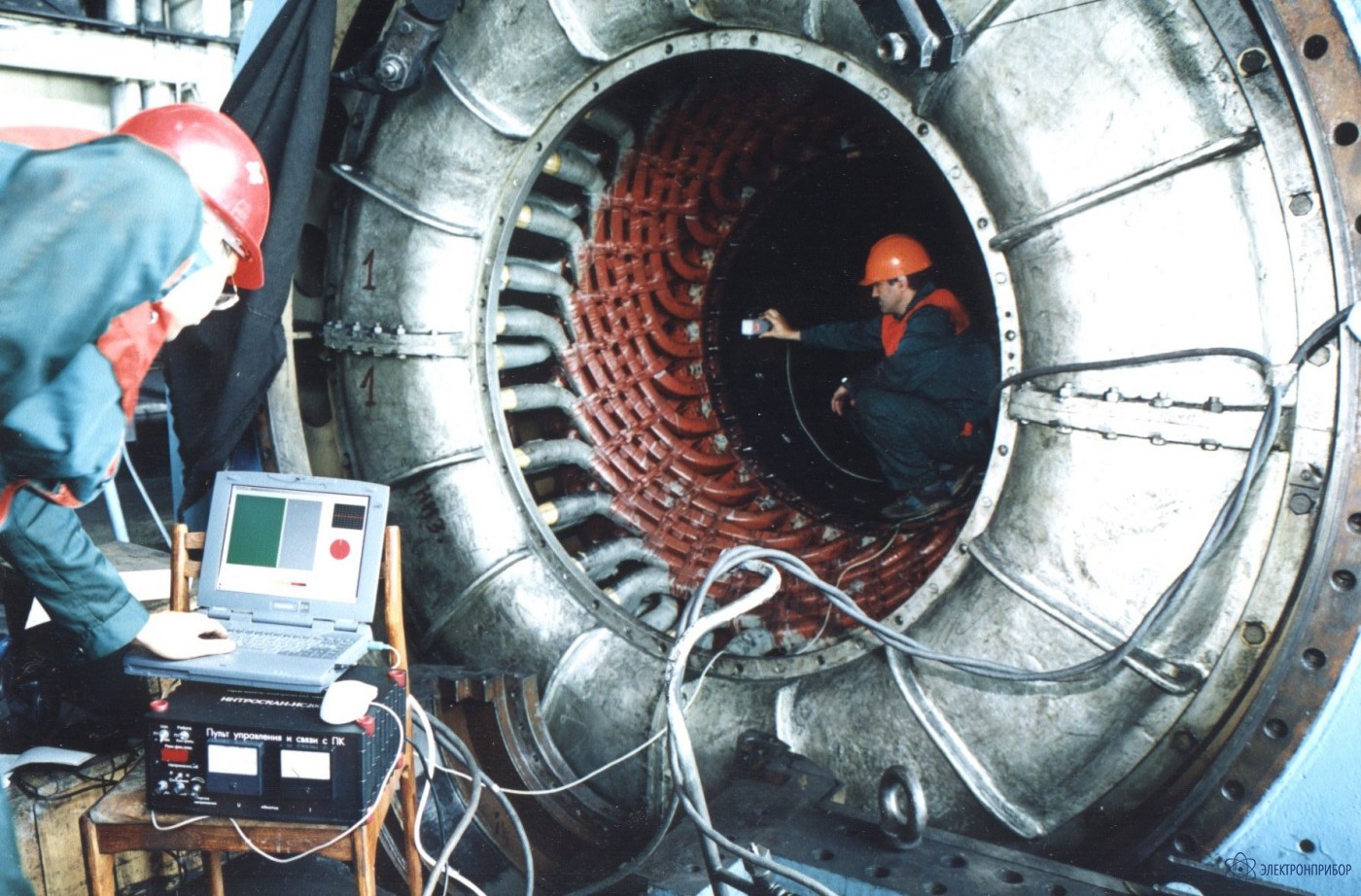

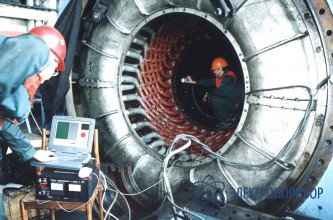

    Комплекс (устройство) предназначен для проведения контроля состояния сердечников крупных электрических машин путем сканирования расточки статора после вывода машины в ремонт с выемкой ротора, а также после окончания ремонта для проверки его качества. Испытания проводятся без нагрева сердечника статора. Метод выявляет признаки замыканий листов активной стали ипозволяет контролировать ее состояние непосредственно при проведении работ по устранению дефектов. Метод рекомендован циркуляром Ц06-96 и «Объемами и нормами испытания электрооборудования» РАО ЕЭС России (1998 г., п.3.12.). Комплекс может использоваться в цеховых условиях в процессе изготовления электрических машин и их испытаний.

    Особенности устройства автоматизированного контроля Интроскан-ИС200:

    • автоматическая запись результатов сканирования в режиме реального времени;
    • одновременное отражение результатов на экране монитора персонального компьютера;
    • представление результатов контроля в виде карты развертки статора с зонами дефектов;
    • безопасность;
    • эффективность;
    • простота работы с Комплексом и дружественный программный интерфейс;
    • низкие трудоемкость и потребляемая мощность (1,5 кВт);
    • высокая точность локализации дефектной области — до 1 см.

    Устройство автоматизированного контроля Интроскан-ИС200 обеспечивает:

    • отображение в реальном времени местонахождения сканера;
    • осциллографирование сигналов сканера;
    • архивирование результатов контроля;
    • вывод карты развертки статора с указанием местоположения дефектных областей;
    • подготовку и оформление протокола по результатам контроля;
    • печать протокола испытаний;
    • развитую и доступную для пользователя систему текущих подсказок программного интерфейса.
  • Технические характеристики автоматизированного контроля Интроскан-ИС200:

    Параметр Значение
    Точность локализации дефектной области до 1 см
    Число витков обмотки 7, 9, 11
    Питание 220 В, 50 гц, 0-9А
    Потребляемая мощность 1.5 КВт
    Габаритные размеры приборного блока 300х110х300 мм
    Масса приборного блока, не более 4 кг
    масса Комплекса в сборе в футляре-сумке на колесах (с одной обмоткой возбуждения) 20 кг
  • Комплект поставки Интроскан-ИС200

    Наименование Количество
    1. Пульт управления и связи с ПК 1
    2. Основной сканер (датчик-искатель) 1
    3. Дополнительный малый сканер 1
    4. Обмотка возбуждения с изменяемым количеством витков (30 м) 1
    5. Персональный компьютер «Notebook» (конфигурация под заказчика) с сумкой 1
    6. Цветной струйный принтер 1
    7. Программное обеспечение (установлено на ПК) 1
    8. Кабели связи 1
    9. Техническое описание и инструкция по эксплуатации 1
    10. Сетевой фильтр 1
    11. Техническое описание и инструкция по эксплуатации комплекса 1
    12. Паспорт, сертификат 1
    13. Футляр-сумка на колесах для транспортировки приборного блока, обмотки возбуждения, датчиков, кабелей связи 1
