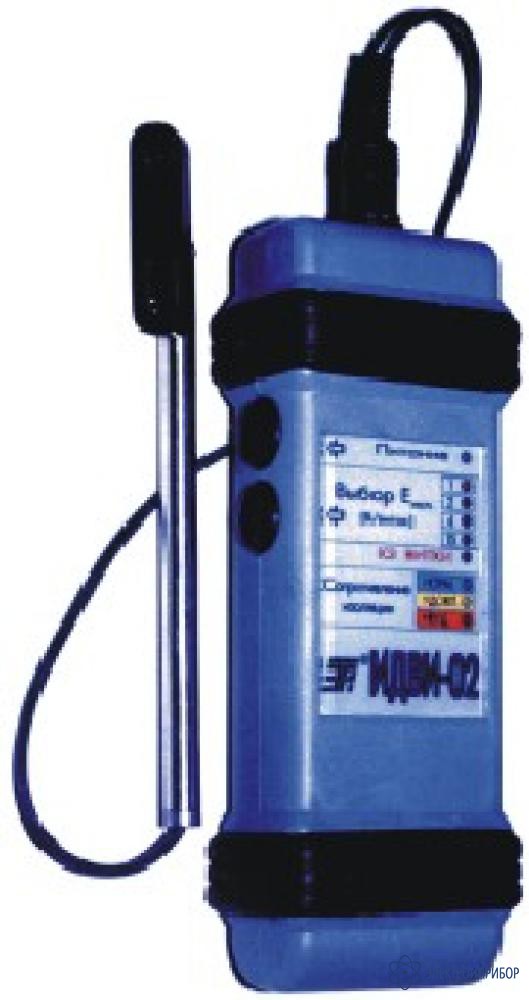

ИДВИ-02 — индикатор дефектов обмоток электрических машин

Сохранить в PDF Распечатать
  • Назначение индикатора дефектов обмоток электрических машин ИДВИ-02:

    Прибор ИДВИ-02 предназначен для контроля обмоток электрических машин постоянного и переменного тока.

    ИДВИ-02 обеспечивает обнаружение:

    • пазов и катушек с короткозамкнутыми (КЗ) витками;
    • пазов и катушек с обрывом проводников в якорях коллекторных машин:
    • неудовлетворительного состояния изоляции обмоток относительно корпуса машины и обмотками.

    ИДВИ-02 позволяет выявить дефекты распределеннной обмотки статора или ротора разобранной машины напряжением до 1000 В.

    Принцип работы индикатора: - при проверке состояния междувитковой изоляции и цепей катушек индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитного поля от тока короткого замыкания, протекающего по ним;

    При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока и контролируется ток утечки.

  • Технические характеристики ИДВИ-02:

    1) контролируемые параметры:

    • при проверке междувитковой изоляции и цепей катушек - ток в проверяемой катушке;
    • при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками - сопротивление изоляции (Rи);

    2) максимальное количество эффективных проводников в проверяемом пазу, шт.:

    • при использовании малого датчика - 150;
    • при использовании большого датчика - 60;

    3) максимальная ширина шлица (открытия) проверяемого паза - 12 мм;
    4) минимальная длина пакета жестей проверяемой машины - 45 мм;
    5) амплитуда импульсной ЭДС, индуктируемой в катушке при проверке ее междувитковой изоляции или цепи - 1,2,4,15 В/виток;
    6) выходное постоянное напряжение при проверке изоляции обмоток относительно корпуса машины и между обмотками - 1000 В;
    7) индикация - светодиодная и звуковая;
    8) питание - автономное или от внешнего блока питания;
    9) напряжение питания - 7,2 (-1,2 + 1,6) В;
    10) потребляемая мощность - не более 2 Вт;
    11) габаритные размеры - 205х80х50 мм;
    12) масса - не более 0,5 кг.

    Гарантийный срок эксплуатации изделия - 24 месяца со дня продажи.
