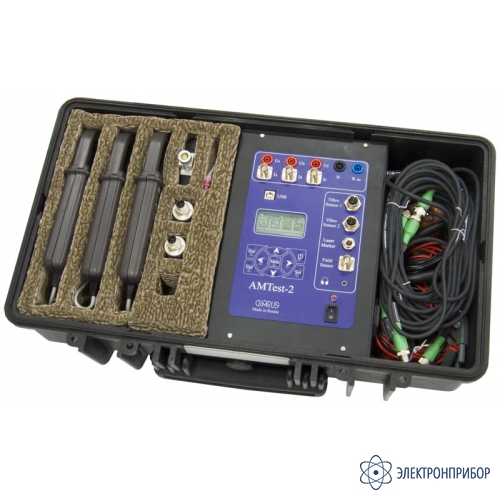

AMTest-2 — прибор диагностики состояния электрических машин переменного и постоянного тока

Сохранить в PDF Распечатать
  • Назначение прибора AMTest-2:

    Прибор марки AMTest-2 является второй разработкой для комплексного контроля состояния электрических машин. Первая разработка имеет марку AMTest (Asynchronous Motor Test) и предназначена для стационарного контроля и диагностики состояния электрических машин переменного тока. При помощи данного прибора в режиме мониторинга контролируется вибрационное состояние, параметры энергопотребления, проводится диагностика состояния электродвигателя.

    Переносная версия прибора, имеющая марку AMTest-2, предназначена для оперативного контроля технического состояния электрических машин различного исполнения. С целью расширения возможностей в AMTest-2 добавлены новые функции контроля электрических машин постоянного тока, касающиеся диагностики состояния обмотки ротора (якоря) и коллекторного аппарата.

  • Особенности прибора AMTest-2:

    Важной функцией прибора является возможность исследования трехфазного питающего напряжения, токов, потребляемых в фазах контролируемого электродвигателя. При этом контролируется не только уровень, но и несимметрия трехфазных параметров, уровень гармоник в напряжениях и токах, потребляемая электродвигателем мощность.

    В результате, при помощи одного прибора марки AMTest-2 можно контролировать техническое состояние:

    • Синхронных генераторов и электродвигателей;
    • Асинхронных электродвигателей;
    • Генераторов и двигателей постоянного тока.

    В качестве источников первичной информации о состоянии электрической машины в приборе AMTest-2 используются следующие датчики:

    Тип датчика Количество Параметры
    1 Датчик контроля вибрационного состояния - акселерометр. 2 Рабочий диапазон частот: 3-2000 Гц,
    Диапазон измерения:
    Виброускорение - 2-100 м/с2,
    Виброскорость - 2-100 мм/с,
    Виброперемещение - 30-500 мкм
    2 Лазерный отметчик частоты вращения и положения ротора электрической машины. 1 Диапазон частот вращения ротора - до 15000 об/минуту.
    3 Датчик потребляемого (переменного или импульсного) тока. 3 До 600 ампер
    4 Датчик контроля фазного напряжения статора 3 До 600 В
    5 Датчик интенсивности искровых разрядов на коллекторе машины постоянного тока. 1 Не нормируется

    При помощи прибора контролируются параметры питающей трехфазной сети, наличие гармоник, загрузка электродвигателя.

    На основании анализа первичных сигналов внутри прибора, работы встроенных элементов экспертной диагностической системы, а также собственного опыта эксперта-диагноста, можно идентифицировать следующие дефекты электрических машин:

    Тип машины Контролируемые параметры Диагностируемые дефекты Дополнительные возможности
    Синхронные двигатели и генераторы - Вибрации подшипников и статора
    - Ток и мощность двигателя.
    - Дефекты подшипников качения и скольжения
    - Небаланс ротора
    - Расцентровка с приводным механизмом (с турбиной для генераторов)
    - Неправильный монтаж ротора относительно статора
    - Наличие люфтов, ослаблений, проблем с фундаментом
    Балансировка ротора в собственных подшипниках
    Асинхронные двигатели - Вибрации подшипников и статора
    - Ток и мощность двигателя.
    - Дефекты опорных подшипников
    - Наличие проблемных стержней в клетке ротора
    - Небаланс ротора
    - Расцентровка с приводным механизмом
    - Неправильный монтаж ротора относительно статора
    - Наличие люфтов, ослаблений, проблем с фундаментом
    Балансировка ротора в собственных подшипниках
    Генераторы и двигатели постоянного тока - Вибрации подшипников
    - Ток ротора двигателя
    - Контроль процессов коммутации на коллекторе
    - Дефекты опорных подшипников
    - Небаланс ротора
    - Расцентровка с приводным механизмом
    - Наличие люфтов, ослаблений, проблем с фундаментом
    - Контроль качества пайки проводников обмотки ротора
    - Контроль неравномерности процесса коммутации по окружности коллектора
    Балансировка ротора в собственных подшипниках

    Габаритные размеры прибора, не более 546 х 347 х 197 мм.

    Масса прибора, не более 8 кг.
