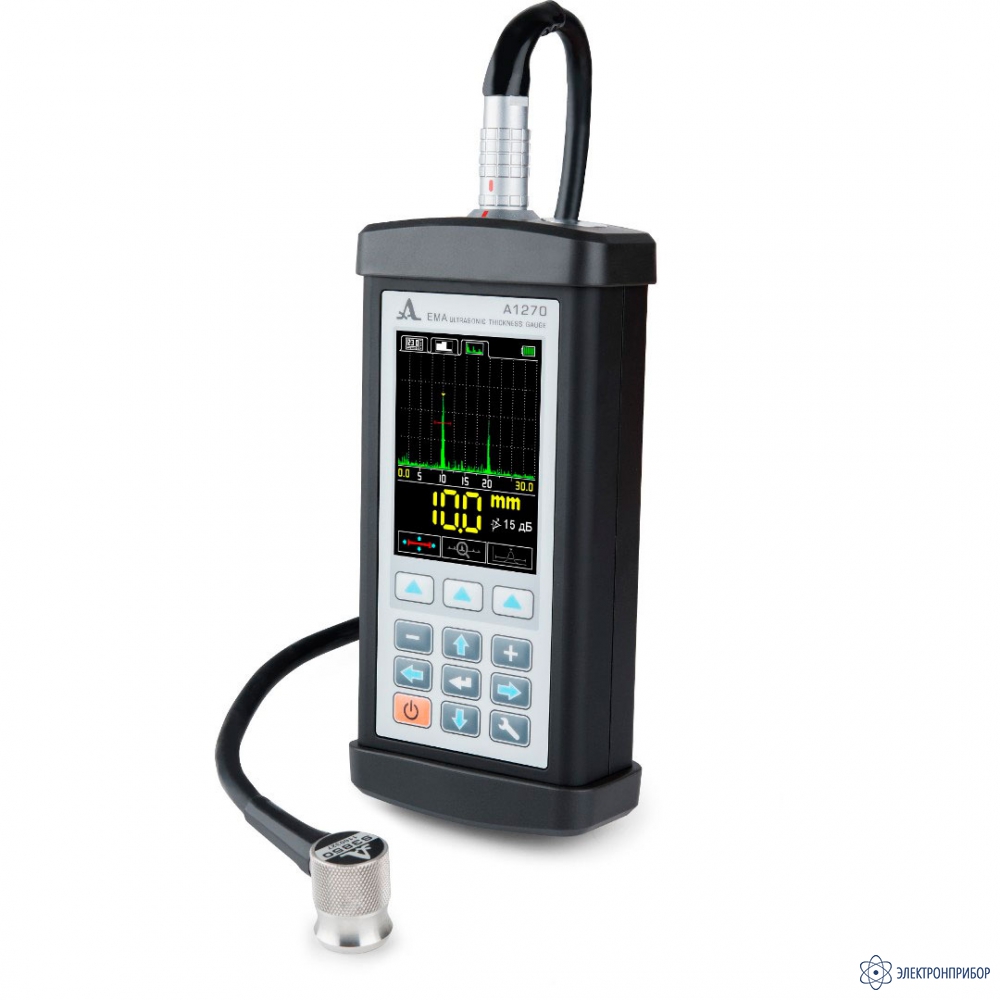

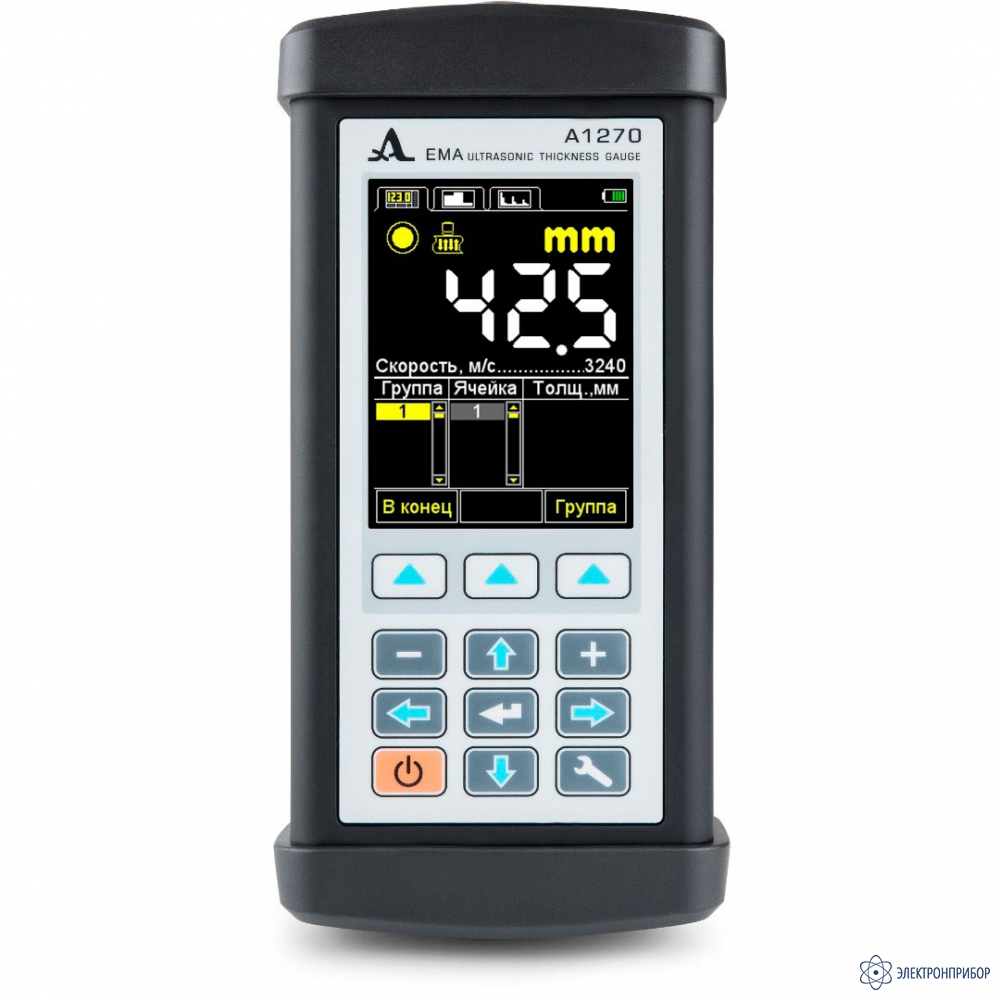

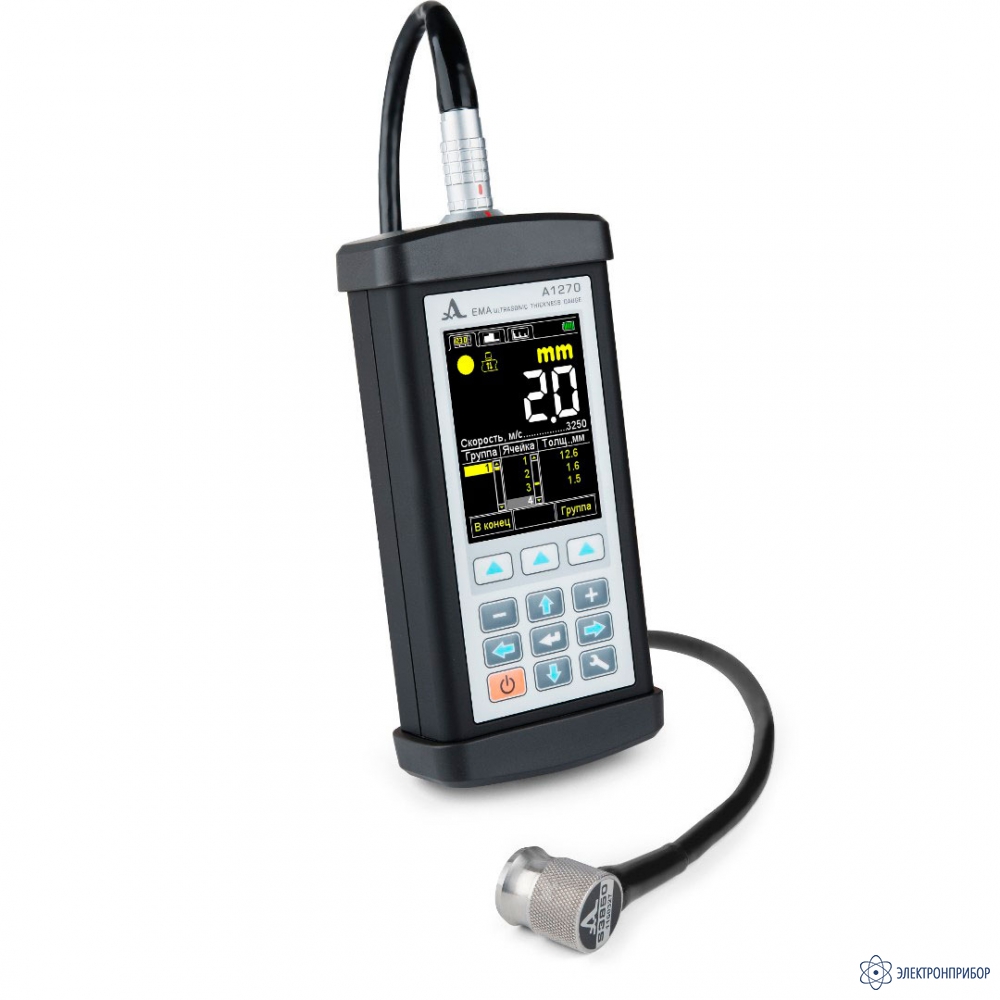

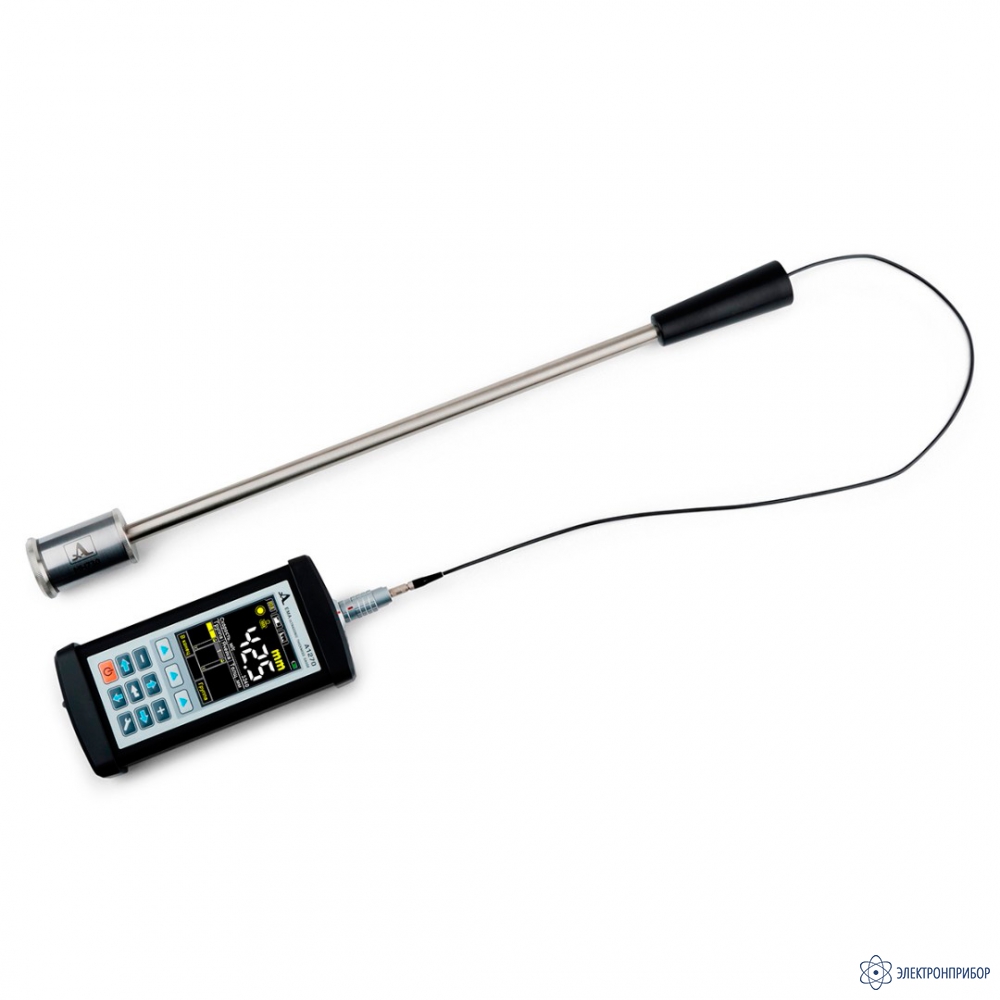

А1270 — электромагнитно-акустический толщиномер

Сохранить в PDF Распечатать
  • Описание толщиномера А1270:

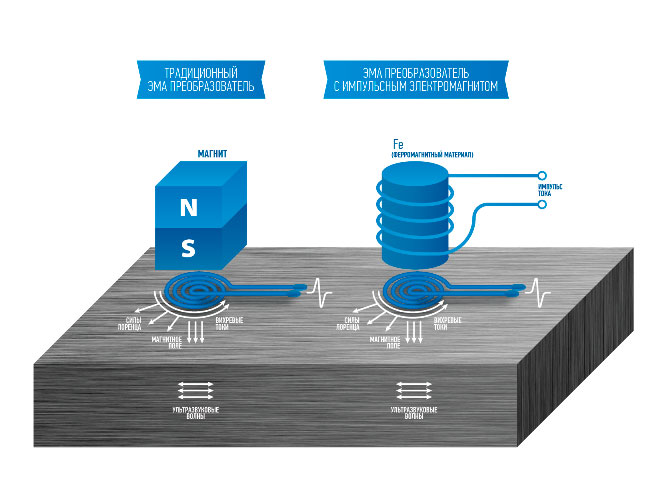

    ЭМА толщиномер А1270 предназначен для толщинометрии изделий из алюминия, сплавов алюминия и сталей без применения контактных жидкостей. Используемые с толщиномером ЭМА преобразователи мало чувствительны к состоянию поверхности, поэтому поверхность объекта контроля не требует специальной подготовки, что значительно сокращает время подготовки к контролю. Прибор также позволяет работать через покрытие или с зазором.

    Назначение толщиномера А1270:

    • Измерение толщины деталей и узлов из металлов и сплавов без применения контактной жидкости
    • Оценка степени анизотропии проката

    Особенности толщиномера А1270:

    ЭМА толщиномер А1270 рассчитан на использование совмещенного ЭМА преобразователя сдвиговых (SH) волн производства компании "Акустические Контрольные Системы".

    Результат измерения отображается в мм с точностью до второго знака после запятой (одна сотая миллиметра). Прибор имеет возможность записывать и хранить результаты измерений в энергонезависимой панели.

    Графическая и текстовая информация отображаются на жидкокристаллическом экране с подсветкой для работы при слабом освещении. Для управления прибором используется пленочная клавиатура. Для подключения ЭМА преобразователя применены разъемы LEMO серии 00.

    • маленькие размеры и вес прибора и преобразователей
    • расширенный диапазон измеряемых толщин (0,7-100 мм по алюминию)
    • различные типы ЭМА преобразователей (с радиальной поляризацией, с линейной поляризацией)
    • работа без применения контактной жидкости
    • различные режимы работы прибора: измерение, обзор, настройка
    • легкость и простота в настройке и использовании: настройка на материал, автоматическая настройка скорости
    • автоматическая настройка основных параметров преобразователя при калибровке
    • память на 19800 измерений
    • корреляционная обработка сигналов
    • конструкция прибора по IP65

    Режимы работы толщиномера А1270:

    Режим НАСТРОЙКА

    Осуществляется настройка под разные типы преобразователей, юстировка и калибровка прибора, установка параметров алгоритмов и аппаратуры, установка параметров материала, формирование конфигураций, их сохранение и выбор.

    Режим ИЗМЕРЕНИЕ

    В данном режиме обеспечивается:

    - измерение толщины;

    - определение максимального и минимального значений толщины из ряда измерений;

    - запись результатов измерения толщины в память прибора;

    - коррекция ранее записанных в память результатов;

    - очистка памяти измерений.

    Для измерения толщины используется автоматизированный алгоритм, который без вмешательства оператора подстраивает усиление, выбирает способ измерения и разрядность представления информации. Для оперативного анализа на экране прибора выводится вся необходимая информация: способ измерения толщины (пороговый или АКФ), индикация уровня сигнала, общая информация о параметрах контроля, текущий результат измерения, а также ранее записанные результаты измерений.

    Режим ОБЗОР

    Данный режим предназначен для измерения толщины с одновременным наблюдением за формой эхо-сигналов. Это позволяет повысить достоверность измерения толщины и проводить анализ в сложных случаях.

    В данном режиме обеспечивается:

    - измерение толщины с использованием выбранного способа;

    - выбор одного из трех способов измерения толщины (пороговый, по двум эхо-сигналам, АКФ);

    - реализация функции ЛУПА при одновременном представлении сигналов в недетектированном виде;

    - запись в память прибора А-Сканов сигнала со всеми сопряженными данными (кадров);

    - работа с ранее записанными в память приборов кадрами (просмотр, очистка).

    Удобный интерфейс пользователя с возможностью быстрого переключения между режимами и быстрым доступом к настройкам и функциям значительно облегчает настройку и работу с прибором, в то же время расширяя возможности контроля.

  • Технические характеристики толщиномера А1270:

    Диапазоны измеряемых толщин (по алюминию, ЭМАП S7392 3.0A0D10ES) от 0,7 до 100 мм
    Диапазоны измеряемых толщин (по стали, ЭМАП S7394 2.5A0R10x10ES, ЭМАП S7392 3.0A0D10ES) от 1,0 до 50 мм
    Основная погрешность измерений не более *где Х-значение измеряемой толщины ±(0,01X+0,01) мм
    Диапазон настройки скорости ультразвука 1000 - 9999 м/с
    Диапазон рабочих частот 2,5-5,0 МГц
    Количество запоминаемых результатов 19800 измерений
    Тип дисплея жидкокристаллический
    Питание (встроенная аккумуляторная батарея) 7,2 В
    Время непрерывной работы (с подсветкой) 10 (8) часов
    Диапазон рабочих температур от -20°С до +50°С
    Габаритные размеры электронного блока 245 х 120 х 40 мм
    Масса электронного блока 650 г

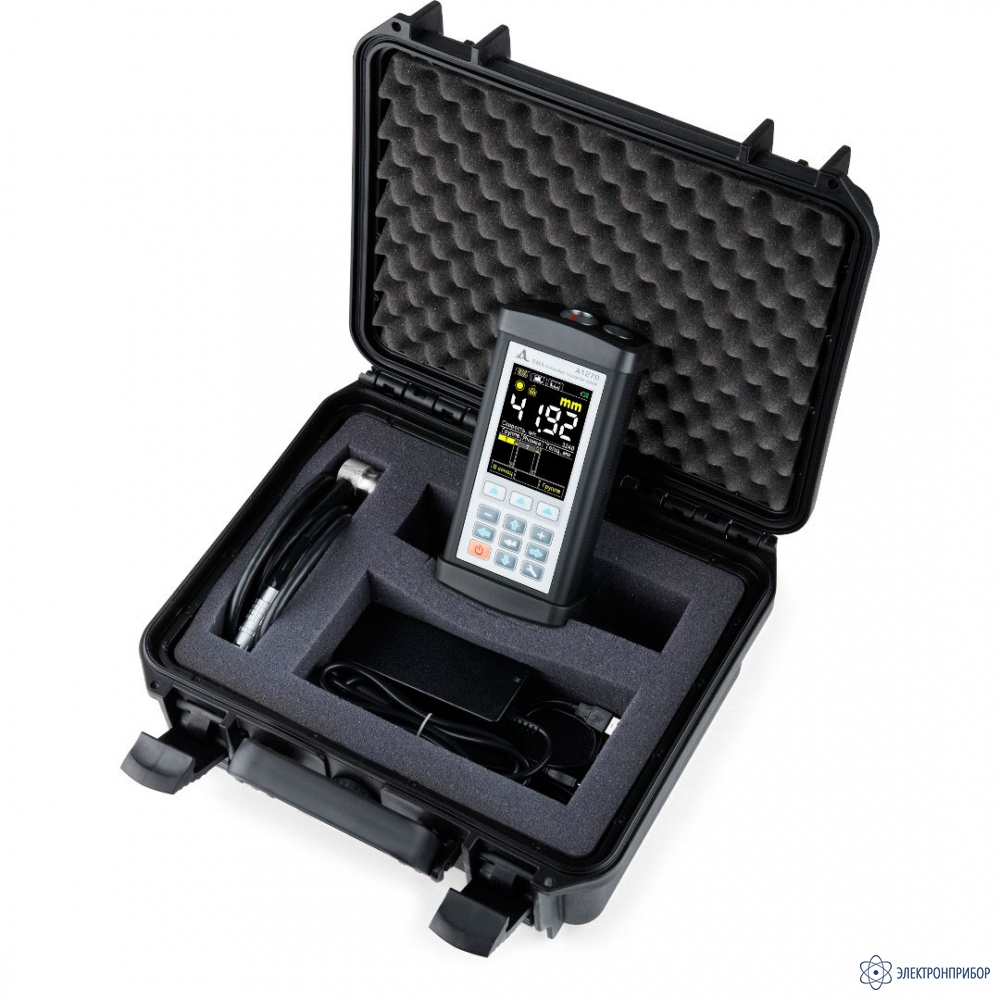

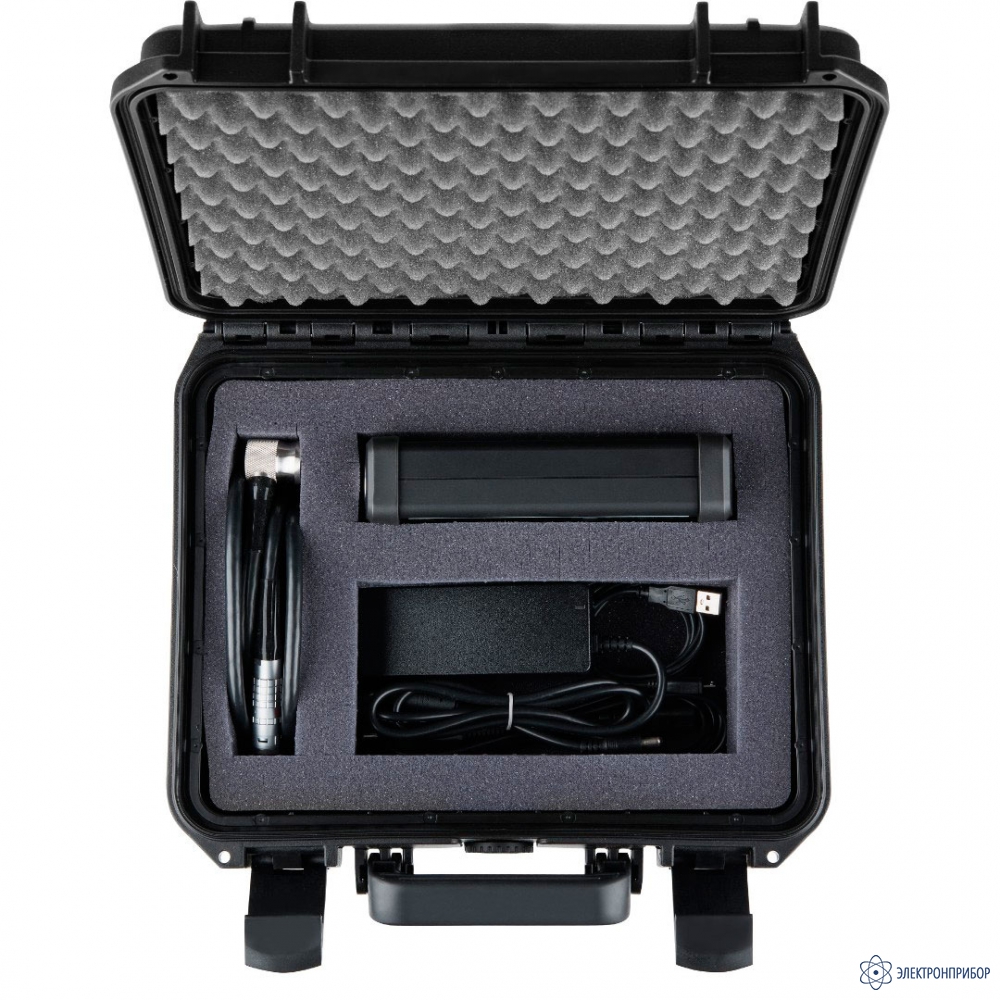

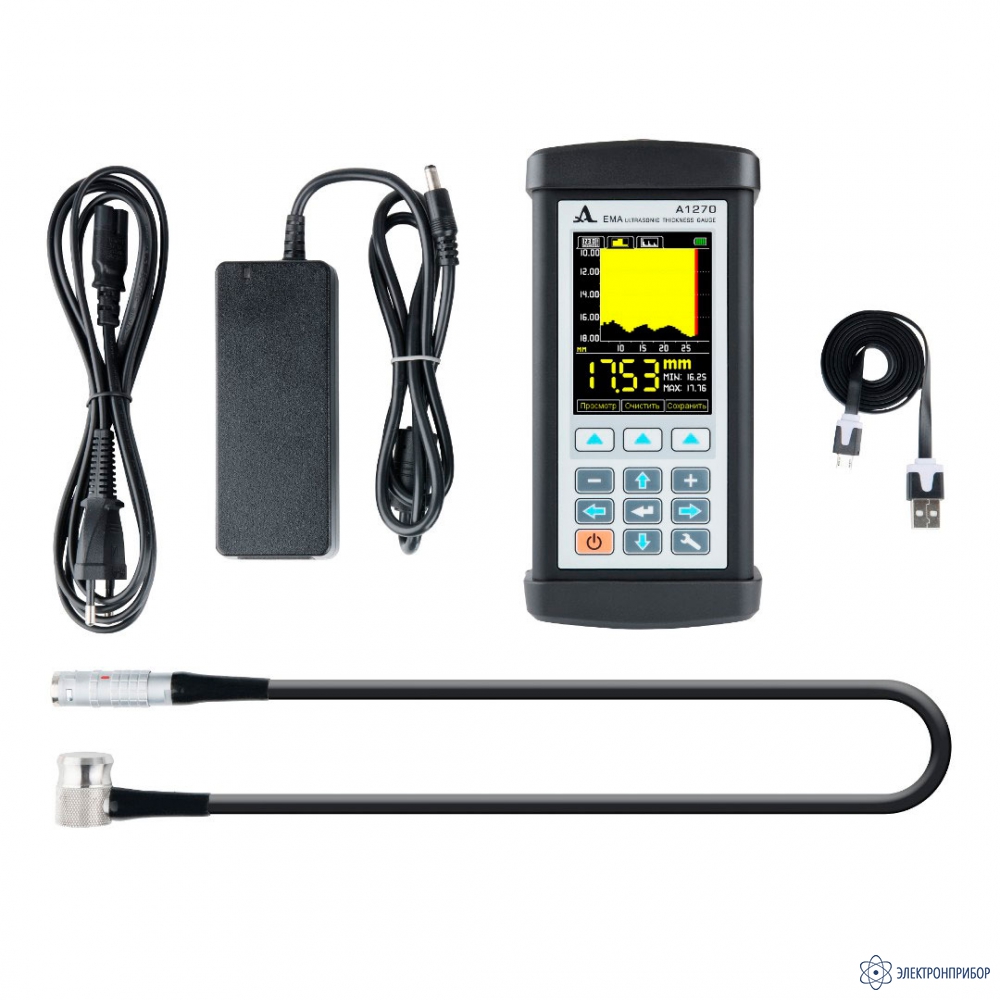

  • Комплект поставки А1270

    Наименование Количество
    1 А1270 - электронный блок ЭМА толщиномера 1
    2 ЭМАП S7392 3.0A0D10ES (радиальная поляризация, апертура d 24 мм; толщинометрия алюминия 0,7-100 мм, стали 1,0-50 мм) 1
    3 Специализированная каретка для перемещения ЭМАП S7392 3.0A0D10ES, S7394 2.5A0R10x10ES 1
    4 Кабель LEMO-LEMO одинарный 1,2 м 1
    5 Чехол М12 1
    6 Зарядное устройство ВС 071 1
    7 Сетевой адаптер с кабелем 220B-12B 1
    8 Кабель соеденительный (прибор-зарядное устройство) 1
    9 Сумка Е14 1
    10 Юстировочный образец ЮО-6А 1
