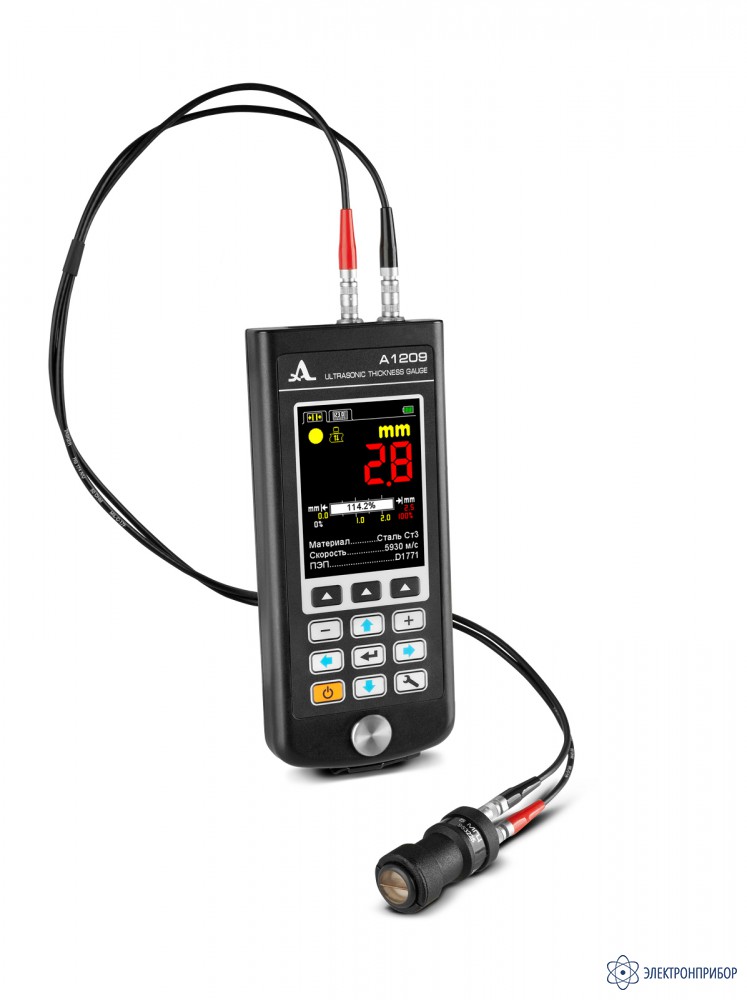

А1209 — ультразвуковой толщиномер

Сохранить в PDF Распечатать
  • Описание ультразвукового толщиномера А1209:

    Ультразвуковой толщиномер А1209 предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов с гладкими или грубыми и корродированными поверхностями. Поддерживает работу со всей линейкой раздельно-совмещенных преобразователей в диапазоне от 4 до 10,0 МГц. Имеет встроенную память на 50 000 измерений.

    Назначение ультразвукового толщиномера А1209:

    Измерение толщины стенок, котлов, сосудов, обшивок судов и других изделий из черных металлов, а также металлических и пластиковых труб диаметром от 20 мм.

    Поддерживает работу с совмещенными и раздельно-совмещенными преобразователями. В комплект поставки входит раздельно-совмещенный преобразователь D1771 4.0A0D12CL, который обладает повышенной износостойкостью и обеспечивает стабильные измерения на большинстве объектов, что позволяет проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах.

    Преобразователь D1771 4.0A0D12CL работоспособен при температурах от - 30°С до + 50°С. Дополнительно толщиномер может быть укомплектован высокотемпературным раздельно-совмещенным преобразователем П112-5-12/2-АТБ-902 для контроля нагретых объектов до +250 °С.

    Преобразователь П112-5-12/2-АТБ-902 работоспособен при температурах от +10°С до + 250°С (с кратковременным прижатием длительностью не более 6 секунд - до+350 °С).

    Особенности ультразвукового толщиномера А1209:

    • Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
    • Встроенный литиевый аккумулятор.
    • Время непрерывной работы 9 ч.
    • Большой, информативный, цветной TFT дисплей.
    • Дискретность индикации измерений 0,01 или 0,1 мм.
    • Автоматическое определение скорости ультразвука на объекте известной толщины.
    • Энергонезависимая память на 50000 измерений.
    • Звуковая и виброиндикация.
    • Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
    • Передача данных на ПК через USB кабель.
    • Программное обеспечение для приема данных из прибора и сохранения их на ПК.

    Режимы работы ультразвукового толщиномера А1209:

    Режим НОРМА

    Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

    Особенности:

    • Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
    • Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
    • Наглядное представление шкалы глубиномера.

    Режим ПАМЯТЬ

    Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

    Особенности:

    • Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
    • Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.
  • Технические характеристики ультразвукового толщиномера А1209:

    Параметр Значение
    Диапазоны измеряемых толщин (по стали) преобразователем D1771 4.0A0D12CL 0,7 – 300,0 мм
    Основная погрешность измерений толщины Х, мм, не более:
    - при толщинах от 0,7 до 3,0 мм ±(0,01Х+0,1)
    - при толщинах от 3,01 до 99,99 мм ±(0,01Х+0,05)
    - при толщинах от 100,0 до 300,0 мм ±(0,01Х+0,1)
    Дискретность измерения толщин (изменяемая):
    - в диапазоне измерений от 0,7 до 99,99 мм 0,1 мм; 0,01 мм
    - в диапазоне измерений от 100,0 до 300,0 мм 0,1 мм
    Номинальное напряжение питания, В 3,7
    Диапазон настроек скоpости yльтpазвyка от 500 до 19 999 м/с
    Тип дисплея антибликовый, цветной TFT
    Время непрерывной работы 9 ч
    Установленный срок службы 5 лет
    Диапазон рабочих температур от -20°С до +50°С
    Габаритные размеры электpонного блока 161 х 70 х 24 мм
    Масса электронного блока 210 г
  • Комплект поставки А1209

    Наименование Количество
    1 A1209 - электронный блок ультразвукового толщиномера со встроенным аккумулятором 1
    2 Кабель LEMO-LEMO двойной 1,2 м 1
    3 Преобразователь D1771 4.0A0D12CL 1
    4 Сетевой адаптер 220 В-USB 1
    5 Кабель USB A-Micro B 1
    6 Компакт-диск с документацией и ПО 1
    7 Чехол Т12 1
    8 Гель УЗ -30°C...+100°C, 0,1 кг 1
    9 Сумка Т12 1
