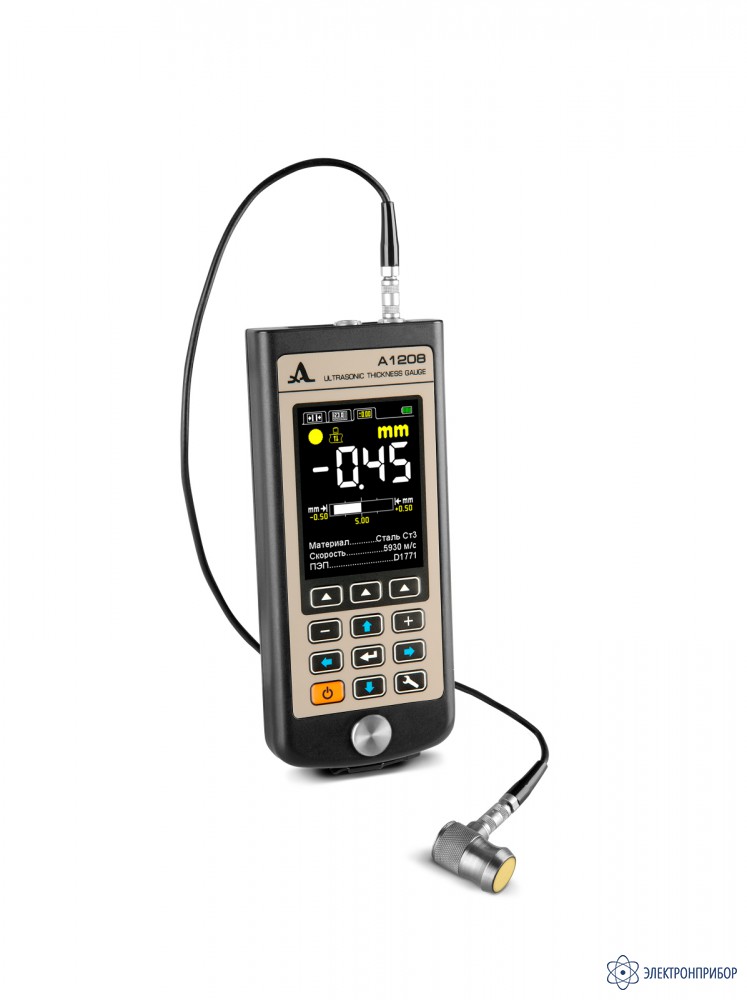

А1208 — ультразвуковой толщиномер

Сохранить в PDF Распечатать
  • Описание ультразвукового толщиномера А1208:

    Отличительными особенностями ультразвукового толщиномера А1208 являются: использование износоустойчивого совмещенного преобразователя в диапазоне толщин от 0.7 до 300 мм и раздельно-совмещенного преобразователя позволяющего определять места язвенной коррозии, а также возможность работы в широком диапазоне температур (от -30 до +50°C).

    Назначение ультразвукового толщиномера А1208:

    Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука в сложных климатических условиях (от - 30°С до + 50°С). Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями. Использование раздельно-совмещенного преобразователя D2763 10A0D6CL обеспечивает поиск мест язвенной коррозии и измерение толщин тонкостенных труб малого диаметра (от 20 мм). Преобразователь D2763 10A0D6CL работоспособен при температурах от - 30°С до + 50°С.

    Особенности ультразвукового толщиномера А1208:

    • Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
    • Встроенный литиевый аккумулятор.
    • Время непрерывной работы - 9 ч.
    • Большой, информативный, цветной TFT дисплей.
    • Дискретность индикации измерений 0,01 или 0,1 мм.
    • Автоматическое определение скорости ультразвука на объекте известной толщины.
    • Энергонезависимая память на 50000 измерений.
    • Звуковая и виброиндикация.
    • Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
    • Передача данных на ПК через USB кабель
    • Программное обеспечение для приема данных из прибора и сохранения их на ПК.

    Режимы работы ультразвукового толщиномера А1208:

    Режим НОРМА.

    Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

    Особенности:

    • Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
    • Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
    • Наглядное представление шкалы глубиномера.

    Режим ПАМЯТЬ.

    Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

    Особенности:

    • Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
    • Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

    Режим ДОПУСК.

    Применяется для оперативного определения отклонения толщины изделий от установленного номинального значения. Этим режимом удобно пользоваться, когда в нормативных документах указаны допустимые отклонения от нормы.

    Особенности:

    • Реультаты измерения отображаются в виде разности между номинальной и реальной толщиной объекта контроля.
    • Возможность установки диапазона срабатывания АСД при отклонении результатов измерений от допустимых значений.
    • Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
    • Направления отклонения результата ихмерений от номинального. Если перед результатом измерений стоит знак "плюс", значит объект контроля толще номинала на указанное значение, если знак "минус" - тоньше.
    • Наглядное графическое представление шкалы результатов измерений с отображением номинальной толщины объекта и допустимых значений минимального и максимального отклонения от номинала, установленных в меню прибора.
  • Технические характеристики ультразвукового толщиномера А1208:

    Диапазоны измеряемых толщин (по стали):
    -преобразователем D2763 10.0A0D6CL 0,7 – 30,0 мм
    -преобразователем S3567 2.5A0D10CL 0,8 – 300,0 мм
    Основная погрешность измерений толщины Х, мм, не более:
    - при толщинах от 0,7 до 3,0 мм ±(0,01Х+0,1)
    -при толщинах от 3,01 до 99,99 мм ±(0,01Х+0,05)
    -при толщинах от 100,0 до 300,0 мм ±(0,01Х+0,1)
    Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz=160, мм, не более ± 0,1
    Дискретность измерения толщин (изменяемая):
    - в диапазоне измерений от 0,7 до 99,99 мм 0,1 мм; 0,01 мм
    - в диапазоне измерений от 100,0 до 300,0 мм 0,1 мм
    Номинальное напряжение питания, В 3,7
    Диапазон настроек скоpости yльтpазвyка от 500 до 19999 м/с
    Тип дисплея Антибликовый, цветной TFT
    Время непрерывной работы 9 ч
    Габаритные размеры электpонного блока 161x70x24 мм
    Масса электронного блока 210 г
    Условия эксплуатации:
    - температура воздуха от - 30°С до + 50°С
    - относительная влажность воздуха при температуре +35 °С, не выше 95%
  • Комплект поставки А1208

    Наименование Количество
    1 A1208 - электронный блок ультразвукового толщиномера со встроенным аккумулятором 1
    2 Кабель LEMO-LEMO одинарный 1,2 м 1
    3 Преобразователь S3567 2.5A0D10CL 1
    4 Сетевой адаптер 220 В-USB 1
    5 Кабель USB A-Micro B 1
    6 Компакт диск с документацией и ПО 1
    7 Чехол Т12 1
    8 Гель УЗ -30°C...+100°C, 0,1 кг 1
    9 Сумка Т12 1
