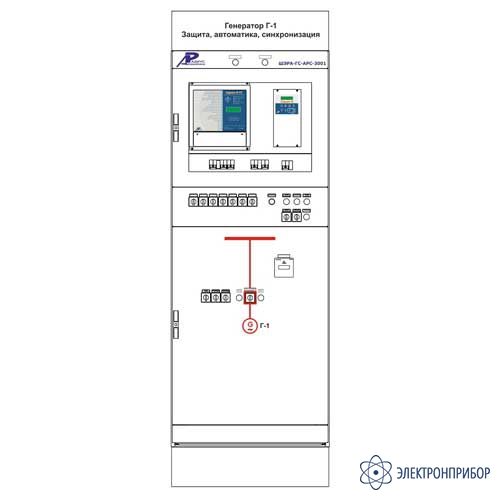

ШЭРА-ГС-АРС-3001 — шкаф защиты и синхронизации генератора

Код товара: 51885
  • Описание шкафа защиты и синхронизации генератора ШЭРА-ГС-АРС-3001:

    Шкаф защиты и синхронизации генератора ШЭРА-ГС-АРС-3001 (БПВА.656457.343, БПВА.650645.001 ТУ).

    Исполнение:

    • Двустороннее обслуживание;
    • Установка в помещении;
    • Напольная установка.

    Основные функции ШЭРА-ГС-АРС-3001:

    Функции комплекта БПВА.468263.036

    Комплект защиты генератора выполнен на основе терминала «Сириус-3-ГС».

    Основные функции:

    • Продольная дифференциальная защита;
    • Поперечная дифференциальная защита;
    • Защита от однофазных замыканий на землю с независимой и обратнозависимой характеристиками;
    • Защита от двойных замыканий на землю;
    • МТЗ с пуском по напряжению;
    • Защита от симметричных перегрузок;
    • МТЗ с коррекцией по напряжению;
    • Защита от асинхронного режима с потерей возбуждения;
    • Защита от асинхронного режима без потери возбуждения;
    • Защита от перегрузки токами обратной последовательности;
    • Защита минимального полного сопротивления;
    • Дистанционная защита;
    • Логическая защита шин;
    • Тепловая защита;
    • Защита максимального напряжения;
    • Защита минимального напряжения (ЗМН);
    • Защита генератора от снижения частоты;
    • Защита от повышения частоты (ЗПЧ);
    • Защита от обратной мощности;
    • Операции отключения и включения выключателя по внешним командам с защитой «от прыгания» выключателя;
    • Исполнение внешних сигналов аварийного отключения;
    • Блокировка при неисправностях в цепях напряжения (БНН);
    • Два набора уставок;
    • Наличие дополнительных реле с функцией, программируемой пользователем.

    Функции комплекта БПВА.468263.037

    Комплект точной ручной синхронизации выполнен на основе реле контроля синхронизма «Орион-НФ».

    Основные функции:

    • Контроль действующих значений, частот и разности фазных углов, а также величины и направления скольжения напряжений работающей и подключаемой системы по показаниям синхроскопа SQ0214;
    • Контроль (улавливание или ожидание) синхронизма напряжений работающей и подключаемой системы и блокирование включения выключателя генератора при ошибочных действиях персонала.

    Функции комплекта БПВА.468263.038

    Комплект точной автоматической синхронизации выполнен на основе устройства «Спринт-М».

    Основные функции:

    • Формирование сигнала на подключение генератора к системе (сети) с заданным временем опережения;
    • Формирование сигналов управления для подгонки напряжения и частоты генератора к напряжению и частоте системы (сети);
    • Блокировка синхронизации и сигнализация при выходе измеряемых величин за граничные значения;
    • Накопление информации о подключениях и неуспешных подключениях генератора к системе (сети);
    • Передача информации по каналу связи.

    Особенности шкафа защиты и синхронизации генератора ШЭРА-ГС-АРС-3001:

    Шкафы серии «ШЭРА» представляют собой защищенное низковольтное комплектное устройство. Шкафы изготавливается на основе металлоконструкции «Rittal» с использованием оригинальных деталей ООО НПФ «РАДИУС» в специфичном для заказчика исполнении шкафа.

    Шкафы серии «ШЭРА» выпускаются ООО НПФ «РАДИУС» в соответствии с ТУ БПВА.650645.001 и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).

    В шкафах серии «ШЭРА» используются комплектующие ведущих мировых производителей: Weidmuller, Phoenix contact, Finder, Ganz KK. Rittal и др.

    При изготовлении шкафов серии «ШЭРА» применяется оригинальная технология высококачественного электрического монтажа ООО НПФ «РАДИУС», с использованием специально изготавливаемых жгутов с цифровой и цветовой маркировкой, размещаемых в перфорированных кабельных каналов на внутренней стороне шкафа. Все жгуты, используемые при монтаже шкафа, изготавливаются как самостоятельные изделия, отдельно проходящие контроль качества, что полностью исключает ошибки при монтаже. При изготовлении жгутов используется только высококачественный медный кабель, сертифицированный на соответствие требованиям Технического регламента Таможенного союза «EAC», и изготавливаемый при соблюдении требований ISO 9001:2008 и ГОСТ ISO 9001-2011. Номинальное сечение проводов не менее 2,5 мм2 для токовых цепей и не менее 0,75 мм2 – для остальных цепей. Подвод внешних кабелей осуществляется через уплотненные кабельные вводы, расположенные на дне шкафа. Экраны кабелей подключаются к медным шинам заземления, расположенным справа и слева от кабельных вводов, а сами кабели крепятся к боковым перфорированным панелям шкафа при помощи кабельных стяжек, входящих в комплект поставки шкафа.

    Устройства в шкафах серии «ШЭРА» соответствуют критериям качества функционирования «А» в части электромагнитной совместимости по:
    - ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95), степень жесткости испытаний 3
    - ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95), степень жесткости испытаний – 4
    - ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95), степень жесткости испытаний – 3
    - ГОСТ Р 50648-94 (МЭК 1000-4-8-93), степень жесткости испытаний – 5
    - ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95), степень жесткости испытаний – 3
    - ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4
    - ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96), степень жесткости испытаний – 3
    - ГОСТ 30366-95 (МЭК 1000-4-9-93)/ГОСТ Р 50649-94 (МЭК 1000-4-9-93), степень жесткости испытаний – 4
    - ГОСТ Р 50652-94 (МЭК 1000-4-10-93), степень жесткости испытаний – 5
    - ГОСТ Р 51317.4.11-99 (МЭК 61000-11-94)

    Стандартные шкафы серии «ШЭРА» обладают стойкостью к воздействию землетрясения интенсивностью до 9 баллов при уровне установки 10м над нулевой отметкой. В случае необходимости обеспечения более жестких требований по сейсмостойкости, стандартная конструкция шкафов серии «ШЭРА», по запросу заказчика, может быть усилена.

    С каждым шкафом серии «ШЭРА» поставляется одиночный эксплуатационный комплект ЗИП, обеспечивающий выполнение требований по готовности и ремонтопригодности шкафа в течение гарантийного срока эксплуатации.

    Система менеджмента качества производства ООО НПФ «РАДИУС» соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008).

    Шкафы серии «ШЭРА» изготавливаются на основе типовых комплектов РЗА с микропроцессорными устройствами серии «Сириус», разработанными и изготавливаемыми в России. Все микропроцессорные терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы, а также оснащены тремя независимыми интерфейсами связи – USB, RS485 и дополнительным интерфейсом по выбору заказчика: RS485, Ethernet по «витой паре» (100BASE-TX) или Ethernet с двумя оптическими интерфейсами (100BASE-FX). Микропроцессорные устройства серии «Сириус» могут быть использованы в качестве устройств нижнего уровня в АСУ ТП энергообъектов и для организации АРМ РЗА. Считывание и изменение уставок терминалов, просмотр текущих параметров сети и считывание регистратора производится при помощи специализированного программного обеспечения, поставляемого со шкафом. Микропроцессорные устройства серии «Сириус», входящие в состав шкафа, внесены в перечень оборудования, аттестованного для применения на объектах ОАО «ФСК ЕЭС».

    Шкафы серии «ШЭРА» имеют специальное исполнение, предусматривающее установку на них дополнительных цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы для применения их в составе нетипового щита управления подстанции.

    В нижней секции шкафов серии «ШЭРА» в ряде исполнений могут быть установлены испытательные разъемы.

  • Технические характеристики шкафа защиты и синхронизации генератора ШЭРА-ГС-АРС-3001:

    Параметр Значение
    Маркировка «ШЭРА»
    Исполнение шкафы с двусторонним обслуживанием
    Габариты (ВхШхГ), мм 2000х800х600,
    дополнительно к высоте:
    - цоколь 100 или 200;
    - информационная табличка 100 или 200
    Степень защиты по ГОСТ 14254 IP54
    Предельная рабочая температура окружающего воздуха от +1 °С до +40 °С
    Количество устанавливаемых в шкаф типовых комплектов РЗА, шт до 4(9)-х
  • Комплект поставки ШЭРА-ГС-АРС-3001

    Наименование Количество
    1 Шкаф защиты и синхронизации генератора ШЭРА-ГС-АРС-3001 1
