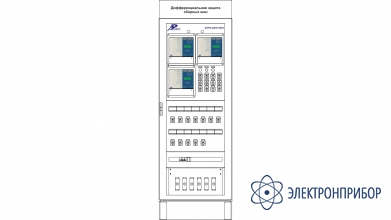

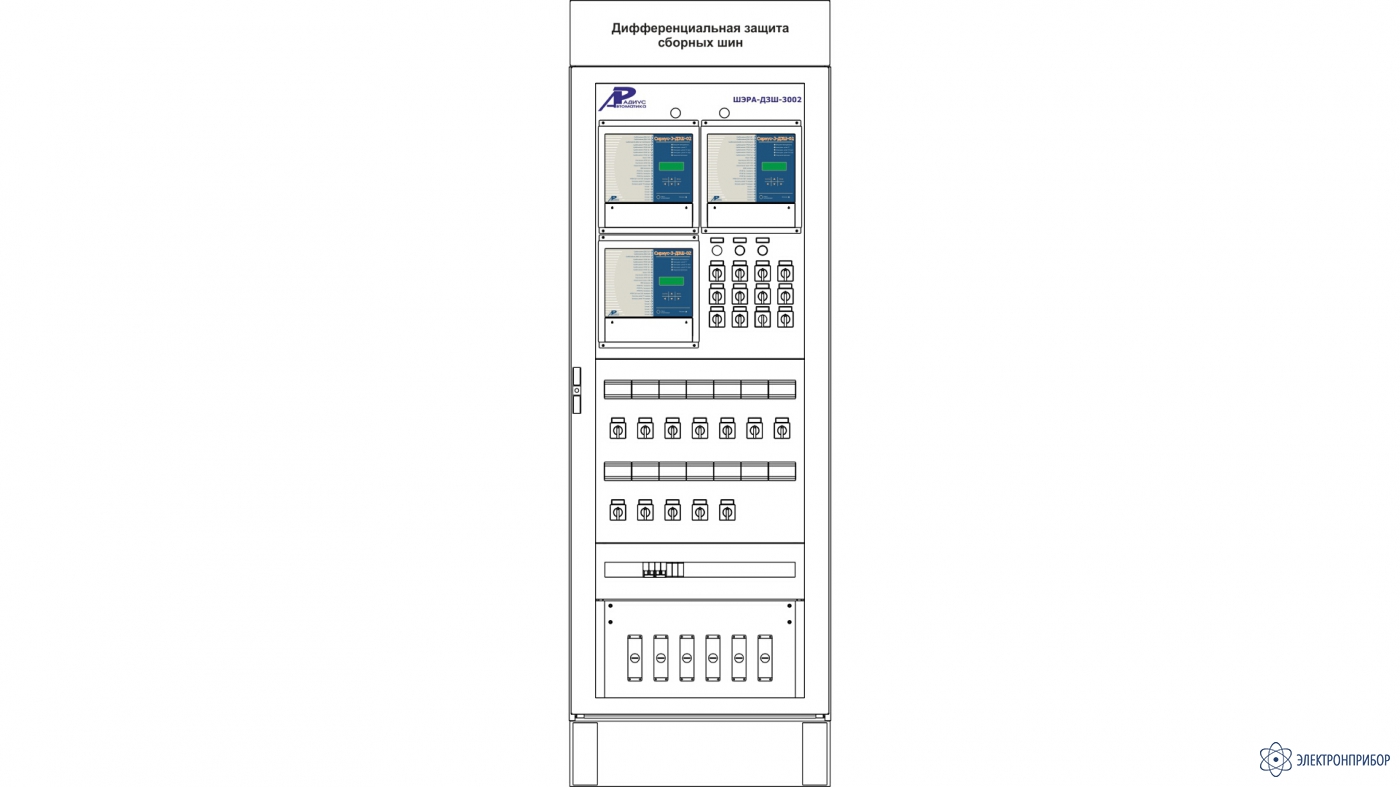

ШЭРА-ДЗШ-3002 — шкаф дифференциальной защиты сборных шин 35-220 кВ (до 12 присоединений)

Код товара: 51500
  • Назначение шкафа дифференциальной защиты сборных шин 35-220 кВ (до 12 присоединений) ШЭРА-ДЗШ-3002:

    Шкаф дифференциальной защиты сборных шин 35-220 кВ (до 12 присоединений) ШЭРА-ДЗШ-3002 (БПВА.656457.269, БПВА.650645.001 ТУ).

    Исполнение:

    • Двустороннее обслуживание;
    • Установка в помещении;
    • Напольная установка.

    Основные функции шкафа дифференциальной защиты сборных шин 35-220 кВ (до 12 присоединений) ШЭРА-ДЗШ-3002:

    Функции комплекта БПВА.468263.043

    Комплект дифференциальной защиты сборных шин (12 присоединений) выполнен на базе трех терминалов «Сириус-3-ДЗШ-02».


    Основные функции защиты и автоматики

    • Селективная дифференциальная токовая защита шин с торможением (ДЗШТ);
    • Ввод чувствительных токовых органов (ЧТО) при опробовании СШ в цикле автоматического повторного включения (АПВ);
    • Ввод ЧТО при оперативном опробовании СШ;
    • Контроль исправности вторичных цепей напряжения ТН;
    • Контроль исправности вторичных цепей тока ТТ;
    • Исполнение команд внешнего устройства резервирования при отказах выключателей любого из присоединений (УРОВ), с контролем по току;
    • Выполнение функции УРОВ для трех присоединений (Пр.1, Пр.3, Пр.4) с контролем по току, РПВ и возможностью действия «на себя»;
    • Выдача команд запрета АПВ на внешние устройства;
    • Блокировка действия АПВ при срабатывании УРОВ, приеме внешнего сигнала УРОВ или неуспешном опробовании СШ в цикле АПВ;
    • Оперативный ввод блокировки действия АПВ при срабатывании ДЗШ;
    • Оперативное изменение фиксации присоединений без переключения в цепях тока;
    • Опробование СШ от любого из 12 присоединений;
    • Опробование любого из 12 присоединений от СШ при «открытом» плече ДЗШ или с использованием индивидуальных реле тока;
    • Блокировка действия АПВ при наличии напряжения на шинах (при неполнофазном или полнофазном отказе выключателя питающего присоединения) после срабатывания ДЗШТ и ЧТО (в том числе, в режиме нарушенной фиксации);
    • Контроль наличия напряжения на шинах при их ручном опробовании (с использованием программируемого реле).

    Основные функции сигнализации

    • Срабатывания ДЗШ первой СШ;
    • Срабатывания ДЗШ второй СШ;
    • Срабатывания ДЗШ при оперативном и автоматическом опробовании шин;
    • Обнаружения обрыва вторичных цепей ТТ;
    • Обнаружения обрыва вторичных цепей ТН;
    • Срабатывания УРОВ;
    • Выдачи команд запрета выполнения АПВ;
    • Выведенного состоянии ДЗШ;
    • Оперативного запрета АПВ;
    • Работы ДЗШ в режиме нарушенной фиксации присоединений;
    • Неисправности устройства;
    • Неисправности внешних устройств;
    • Выведенного состоянии контроля цепей тока;
    • Выведенного состоянии контроля цепей напряжения;
    • Ошибки задания конфигурации устройства (сигнализация некорректной фиксации присоединения);
    • Срабатывания внешних УРОВ присоединений;
    • Срабатывания УРОВ присоединений 1, 3 и 4;
    • Неуспешного АПВ СШ1;
    • Неуспешного АПВ СШ2.

    Комплект обеспечивает также выдачу обобщенного сигнала предупредительной сигнализации.

    Особенности шкафа дифференциальной защиты сборных шин 35-220 кВ (до 12 присоединений) ШЭРА-ДЗШ-3002:

    Шкафы серии «ШЭРА» представляют собой защищенное низковольтное комплектное устройство. Шкафы изготавливается на основе металлоконструкции «Rittal» с использованием оригинальных деталей ООО НПФ «РАДИУС» в специфичном для заказчика исполнении шкафа.

    Шкафы серии «ШЭРА» выпускаются ООО НПФ «РАДИУС» в соответствии с ТУ БПВА.650645.001 и соответствуют требованиям ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004), ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001), ПУЭ (7 издание).

    В шкафах серии «ШЭРА» используются комплектующие ведущих мировых производителей: Weidmuller, Phoenix contact, Finder, Ganz KK. Rittal и др.

    При изготовлении шкафов серии «ШЭРА» применяется оригинальная технология высококачественного электрического монтажа ООО НПФ «РАДИУС», с использованием специально изготавливаемых жгутов с цифровой и цветовой маркировкой, размещаемых в перфорированных кабельных каналов на внутренней стороне шкафа. Все жгуты, используемые при монтаже шкафа, изготавливаются как самостоятельные изделия, отдельно проходящие контроль качества, что полностью исключает ошибки при монтаже. При изготовлении жгутов используется только высококачественный медный кабель, сертифицированный на соответствие требованиям Технического регламента Таможенного союза «EAC», и изготавливаемый при соблюдении требований ISO 9001:2008 и ГОСТ ISO 9001-2011. Номинальное сечение проводов не менее 2,5 мм2 для токовых цепей и не менее 0,75 мм2 – для остальных цепей. Подвод внешних кабелей осуществляется через уплотненные кабельные вводы, расположенные на дне шкафа. Экраны кабелей подключаются к медным шинам заземления, расположенным справа и слева от кабельных вводов, а сами кабели крепятся к боковым перфорированным панелям шкафа при помощи кабельных стяжек, входящих в комплект поставки шкафа.

    Устройства в шкафах серии «ШЭРА» соответствуют критериям качества функционирования «А» в части электромагнитной совместимости по:
    - ГОСТ Р 51317.4.12-99 (МЭК 61000-4-12-95), степень жесткости испытаний 3
    - ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95), степень жесткости испытаний – 4
    - ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95), степень жесткости испытаний – 3
    - ГОСТ Р 50648-94 (МЭК 1000-4-8-93), степень жесткости испытаний – 5
    - ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95), степень жесткости испытаний – 3
    - ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95), степень жесткости испытаний – 4
    - ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96), степень жесткости испытаний – 3
    - ГОСТ 30366-95 (МЭК 1000-4-9-93)/ГОСТ Р 50649-94 (МЭК 1000-4-9-93), степень жесткости испытаний – 4
    - ГОСТ Р 50652-94 (МЭК 1000-4-10-93), степень жесткости испытаний – 5
    - ГОСТ Р 51317.4.11-99 (МЭК 61000-11-94)

    Стандартные шкафы серии «ШЭРА» обладают стойкостью к воздействию землетрясения интенсивностью до 9 баллов при уровне установки 10м над нулевой отметкой. В случае необходимости обеспечения более жестких требований по сейсмостойкости, стандартная конструкция шкафов серии «ШЭРА», по запросу заказчика, может быть усилена.

    С каждым шкафом серии «ШЭРА» поставляется одиночный эксплуатационный комплект ЗИП, обеспечивающий выполнение требований по готовности и ремонтопригодности шкафа в течение гарантийного срока эксплуатации.

    Система менеджмента качества производства ООО НПФ «РАДИУС» соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2008).

    Шкафы серии «ШЭРА» изготавливаются на основе типовых комплектов РЗА с микропроцессорными устройствами серии «Сириус», разработанными и изготавливаемыми в России. Все микропроцессорные терминалы, входящие в состав шкафа, имеют регистраторы событий и аварийные осциллографы, а также оснащены тремя независимыми интерфейсами связи – USB, RS485 и дополнительным интерфейсом по выбору заказчика: RS485, Ethernet по «витой паре» (100BASE-TX) или Ethernet с двумя оптическими интерфейсами (100BASE-FX). Микропроцессорные устройства серии «Сириус» могут быть использованы в качестве устройств нижнего уровня в АСУ ТП энергообъектов и для организации АРМ РЗА. Считывание и изменение уставок терминалов, просмотр текущих параметров сети и считывание регистратора производится при помощи специализированного программного обеспечения, поставляемого со шкафом. Микропроцессорные устройства серии «Сириус», входящие в состав шкафа, внесены в перечень оборудования, аттестованного для применения на объектах ОАО «ФСК ЕЭС».

    Шкафы серии «ШЭРА» имеют специальное исполнение, предусматривающее установку на них дополнительных цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы для применения их в составе нетипового щита управления подстанции.

    Все шкафы наружного исполнения «ШЭРА» оборудованы активной системой подогрева и опционально могут быть дооснащены комплектом утепления.

  • Технические характеристики шкафа дифференциальной защиты сборных шин 35-220 кВ (до 12 присоединений) ШЭРА-ДЗШ-3002:

    Параметр Значение
    Маркировка «ШЭРА»
    Исполнение шкафы с двусторонним обслуживанием
    Габариты (ВхШхГ), мм 2000х800х400
    Степень защиты по ГОСТ 14254 IP54
    Предельная рабочая температура окружающего воздуха от +1 °С до +40 °С
    Количество устанавливаемых в шкаф типовых комплектов РЗА, шт до 4(9)-х
  • Комплект поставки ШЭРА-ДЗШ-3002

    Наименование Количество
    1 Шкаф дифференциальной защиты сборных шин 35-220 кВ (до 12 присоединений) ШЭРА-ДЗШ-3002 1
