ВК-317 — импульсный датчик оборотов вихретоковый

Код товара: 51130
  • 30951-11

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      30951-11 до 25.11.2026

    Сертификаты

    Назначение импульсного датчика оборотов вихретокового ВК-317:

    Импульсный датчик оборотов ВК-317 предназначен для преобразования значений скорости вращения объекта в пропорциональное число импульсов и токовый сигнал. Принцип действия датчика ВК-317 основан на использовании явления вихревых токов. Катушка возбуждения создает в прилегающей к ней области высокочастотное магнитное поле, любое нарушение которого приводит к изменению регистрируемого потребляемого тока. Между фторопластовым наконечником датчика и контролируемой поверхностью устанавливается зазор, изменение величины которого преобразуется в пропорциональное изменение выходного тока, поступающего на регистрирующую аппаратуру.

    Для работы датчика ВК-317 достаточно одной метки на валу в виде паза (углубления) или шпонки (выступа) Датчик оборотов ВК-317 имеет ТТL-выход, позволяющий использовать датчик для работы непосредственно с любой электронно-счетной аппаратурой или системой АСУ (при наличии у нее соответствующего входа) без использования вторичного блока ВК-371. Для использования датчика с аппаратурой, не имеющей ТТL-входа и использующей другие уровни входных сигналов используется по заказу вариант исполнения ВК-317 с выходом "открытый коллектор". Герметичный фторопластовый кабель длиной 5 м.

    Используемые в тахометре ВК-307 датчики оборотов со встроенным согласующим усилителем ВК-317 и ВК-317-1 отличаются только конструкцией. Датчик ВК-317.01 имеет выносной согласующий усилитель.

    Описание импульсного датчика оборотов вихретокового ВК-317:

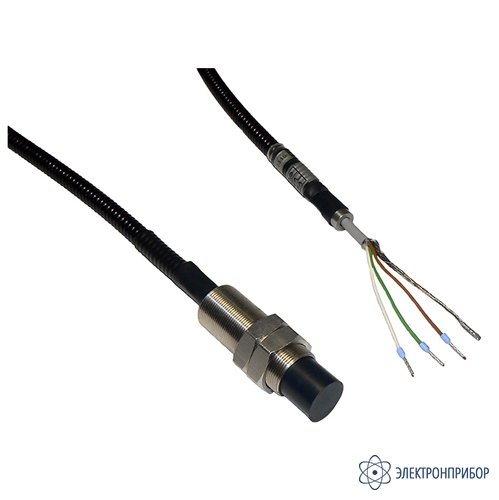

    Датчик ВК-317 представляет собой металлическую пустотелую трубку диаметром 20 мм и длиной 60 мм. На внешней поверхности трубки нарезана резьба М20х1. На одном конце датчика закреплен фторопластовый наконечник, внутри которого размещена катушка индуктивности. На противоположном конце датчика находится гермоввод кабеля и окно светодиода. Внутри металлического корпуса датчика (трубки) установлены генератор, усилитель, компаратор и др. элементы согласующего устройства. Для крепления датчика при его монтаже на оборудовании, предусмотрены две гайки М20х1.

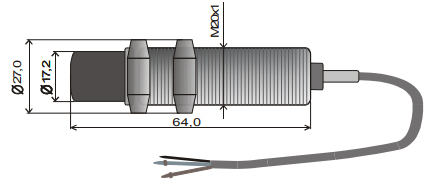

    Рис.1. Общий вид датчика оборотов ВК-317

  • Технические характеристики импульсного датчика оборотов вихретокового ВК-317:

    Параметр Значение
    Номинальный установочный зазор S 1,5 ± 0,2
    2,5 ± 0,2*
    3,5 ± 0,3*
    Диапазон измерения частоты вращения 1÷9999
    Рабочий диапазон температур -30 ... 60
    Напряжение питания 12 ± 0,5
    15 ± 0,5*
    12±24*
    Выходной сигнал:
    - открытый коллектор    		 до 50 мА/30 В
    - импульсный ТТЛ-уровень "0" - не более 0,4 В;
    "1" - не менее 2,4 В
    Длина соединительного кабеля 3,5 (1,5; 5.0; 10.0) мм*
    Исполнение соединительного кабеля металлорукав (ПВХ оболочка)*
    Габаритные размеры, мм, не более М20х1; L=150
    Масса , кг, не более: 0,2

    * Значения параметров, выполняемых по специальному заказу.

  • Комплект поставки ВК-317

    № Наименование Количество
    1 Импульсный датчик оборотов вихретоковый ВК-317 1
    2 Паспорт 1
    3 Руководство по эксплуатации 1
