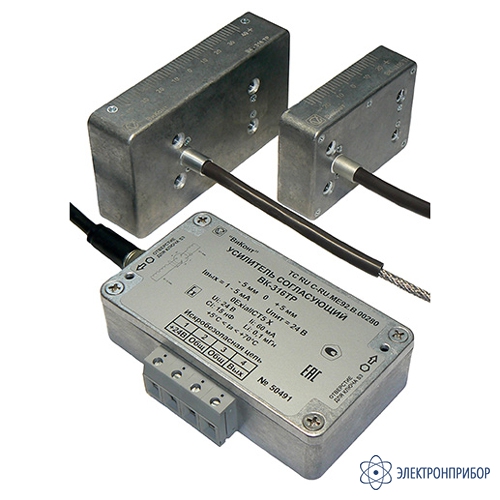

ВК-316ТР — датчик теплового расширения (относительного расширения ротора)

Код товара: 51129
  • 56322-14

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      56322-14 до 12.10.2029

    Сертификаты

    Назначение датчика теплового расширения (относительного расширения ротора) ВК-316ТР:

    Преобразователь ВК-316ТР предназначен для измерения относительных тепловых расширений узлов турбоагрегатов.

    Описание датчика теплового расширения (относительного расширения ротора) ВК-316ТР:

    Преобразователь ВК-316ТР представляет собой вихретоковый датчик с выносным согласующим электронным усилителем.

    Преобразователь ВК-316ТР предназначен для измерения перемещения. Имеет выход по току. Специальное устройство компенсирует влияние изменения величины теплового зазора между поверхностью вала и торцом датчика.

  • Технические характеристики датчика теплового расширения (относительного расширения ротора) ВК-316ТР:

    Параметр Значение
    Крутизна характеристики преобразования для выхода по постоянному току диапазона (1 ÷ 5) мА 0,4 мА/мм
    Диапазон измерения теплового расширения ± 5 мм (± 10 мм)*
    Диапазон изменения выходного тока 1 ... 5 мА (4 ÷ 20 мА)*
    Диапазон зазоров от торца датчика до вала 1,5 ± 0.1 мм
    Пределы основной погрешности измерения относительного перемещения 0,3 мм
    Питание от блока ВК-361ТРД
    Рабочий диапазон температур окружающей среды, °C от +5 до +70
    Рабочий диапазон относительной влажности окружающего воздуха при температуре +30 °C, не более % 80
    Атмосферное давление, мм. рт. ст. От 630 до 800
    Степень защиты от проникновения твердых тел и воды:
    - для датчика
    - усилителя согласующего
    IP68
    IP65
    Материал корпуса преобразователя и согласующего усилителя сплав алюминия
    Крепление 4 винта М5
    Масса преобразователя (без согласующего усилителя), не более 300 г
    Габаритные размеры:
    - датчика
    - согласующего усилителя
    79,9х54,9х21,1 мм
    115х75,8х30 мм

    Преобразователь на заводе-изготовителе калибруется по плоской поверхности детали из стали 45 (толщиной не менее 5 мм).
    * Значения параметров, выполняемых по специальному заказу.

  • Комплект поставки ВК-316ТР

    № Наименование Количество
    1 Датчик ВК-316ТР в сборе с согласующим усилителем 1
    2 Крепежные приспособления 1
    3 Паспорт 1
    4 Руководство по эксплуатации 1
