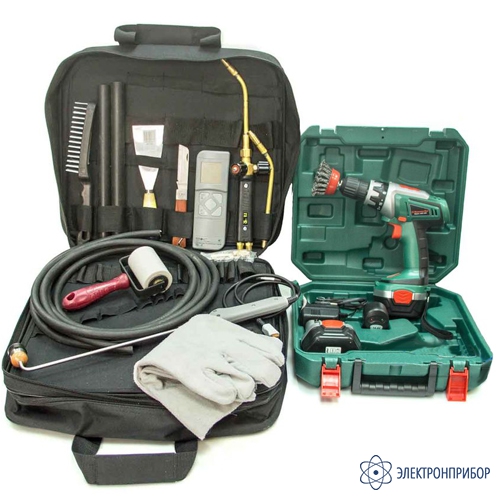

НИРИТ-2 — набор инструментов ремонтника изоляции трубопровода

Описание набора инструментов ремонтника изоляции трубопровода НИРИТ-2:

Набор инструментов ремонтника изоляции трубопроводов НИРИТ-2 разработан для устранения дефектов защитного покрытия, обнаруженных при помощи приборов неразрушающего контроля, путем внутритрубной диагностики либо в результате аварий.

Набор НИРИТ-2 применяется для ремонта как заводского изоляционного покрытия, так и покрытия на основе термоусаживаемых лент.

Набор предназначен для проведения ремонта изоляционных покрытий трубопроводов в трассовых условиях, когда ликвидируются сквозные и несквозные повреждения, вызванные механическими воздействиями, например, при транспортировке или монтаже отдельных участков трубопровода. Ремонт осуществляется в соответствии с РД-1390-001-2001 и РД 23.040.00-КТН-90-07.

В первую очередь, при помощи электродрели и круглой щетки, входящих в набор НИРИТ-2, очищаем ремонтируемый участок от остатков поврежденной или отслоившейся изоляции, загрязнений, ржавчины. Очищаем место дефекта и вокруг него на расстоянии не менее 70 мм. Острые края заводского покрытия, примыкающие к дефектному участку, обрезаем ножом. Подготовленную поверхность зачищаем при помощи проволочной щетки.

При помощи газовой горелки очищенный участок трубопровода прогреваем до температуры 80-100°C. За счет высокой температуры нагревается и металлическая поверхность трубопрода и заводское покрытие, прилегающее к месту дефекта. А также испаряется вся влага, имеющаяся на поверхности трубы. Температуру нагрева контролируем контактным термометром ТК-5.04. Прогрев ремонтируемый участок трубы, приступаем к нагреву термоплавкого прутка. Для этого подносим газовую горелку к концу прутка. Плавящийся, под воздействием высоких температур, полимер прутка наносим на трубопровод и разравниваем сначала шпателем, а затем термостойким роликом. Повторно прогреваем ремонтируемый участок трубопровода. При необходимости наносим второй и даже третий слои полимера, пока толщина покрытия на ремонтируемом участке не будет сопоставима с толщиной заводского покрытия.

При работе с газовой горелкой и расплавленными полимерами обязательно использование входящих в набор термостойких перчаток!

По завершении ремонтных работ толщина и диэлектрическая сплошность полученного покрытия проверяется искровым дефектоскопом, например, ДКИ-3К.

ТУ 3926-021-127191850-2007.
