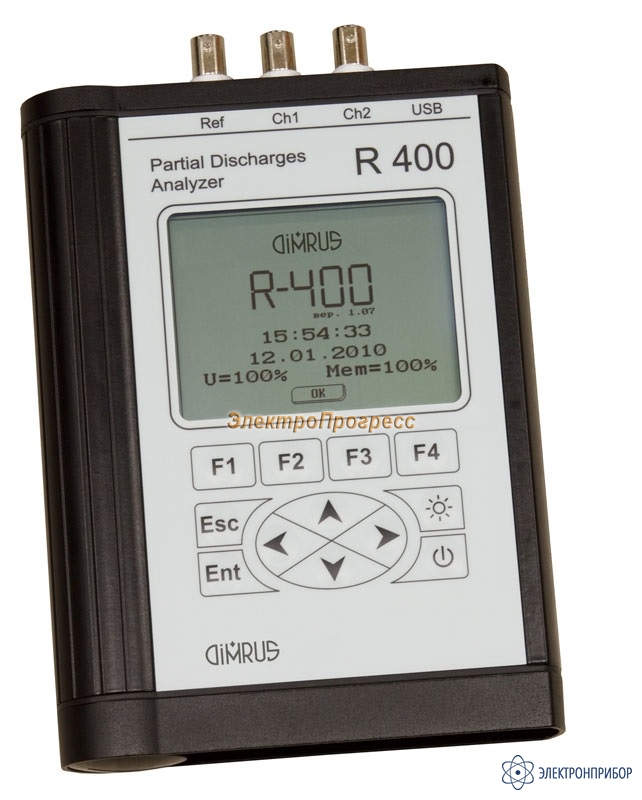

R400 — переносной прибор для измерения и анализа частичных разрядов в высоковольтной изоляции

Код товара: 23452

  • Назначение прибора R-400:

    Измерительный прибор марки R-400 является компактным и дешевым решением для периодического контроля состояния высоковольтной изоляции по частичным разрядам в условиях эксплуатации. Он предназначен для регистрации ЧР при помощи емкостных, индуктивных или трансформаторных датчиков. Сфера практического применения прибора R-400 - оперативный контроль уровня частичных разрядов в маслонаполненных вводах трансформаторов, электродвигателях, ячейках КРУ, кабельных линиях и соединительных муфтах.

    Особенности прибора R-400:

    В высоковольтном оборудовании всегда много различных высокочастотных помех, снижающих общую достоверность диагностики состояния изоляции по уровню ЧР. Поэтому, для повышения информативности проведения измерений и принятия диагностических решений в R-400 реализован целый ряд способов защиты от помех:

    • В первую очередь, это достаточно широко применяемые методы регистрации импульсов от ЧР с использованием фазовых и амплитудных окон. Для фазовой привязки режима регистрации в приборе имеется специальный вход для опорного сигнала, источником которого может быть даже просто отрезок провода;
    • Во-вторых, это использование эффективных аппаратных методов селекции входных импульсов по форме, длительности импульса и паузы;
    • Помехозащищенность регистрации частичных разрядов существенно повышает наличие в приборе дополнительного шумового канала. Наличие синхронного сигнала на входе этого канала блокирует регистрацию текущего импульса.

    Индикация о распределении частичных разрядов, зарегистрированных прибором, производится на графическом экране с разрешением 320 x 240 точек. Текущий замер уровня частичных разрядов можно записать в энергонезависимую память и, в дальнейшем, более подробно просмотреть на экране компьютера. Сохранять в памяти можно как интегральные параметры ЧР, например общую интенсивность, так и матрицу распределения ЧР по фазе и амплитуде.

  • Технические характеристики прибора R-400:

    Параметр Значения
    Каналов регистрации ЧР 2
    Частота импульсов ЧР, МГц 0,5 - 10
    Диапазон сигналов ЧР, dB 70
    Объем памяти для данных 4 Мб
    Порт связи прибора с ЭВМ USB
    Работа от аккумулятора, ч 5
    Габаритные размеры, мм 190 x 140 x 45
    Рабочая температура, oС -20 - +60
    Вес прибора, кг 1

    Конструктивно прибор рассчитан на использование в условиях полевых измерений. Он имеет прочный и удобный металлический корпус , графический экран с подсветкой расширенного температурного диапазона, аккумуляторное питание. С прибором поставляются два трансформаторных датчика. Поставка дополнительных датчиков и калибровочного генератора оговаривается в договоре отдельно.

  • Комплект поставки R400

    Наименование Количество
    Прибор 1
    Сумка для переноски прибора 1
    Блок питания к прибору 1
    Кабель-переходник к блоку питания 1
    Кабель для соединения с компьютером 1
    Датчик RFCT-5 2
    Кабель-переходник SMA-BNC 1
    Компакт диск с ПО 1
    Технический паспорт 1
    Инструкция по эксплуатации прибора R400 1
