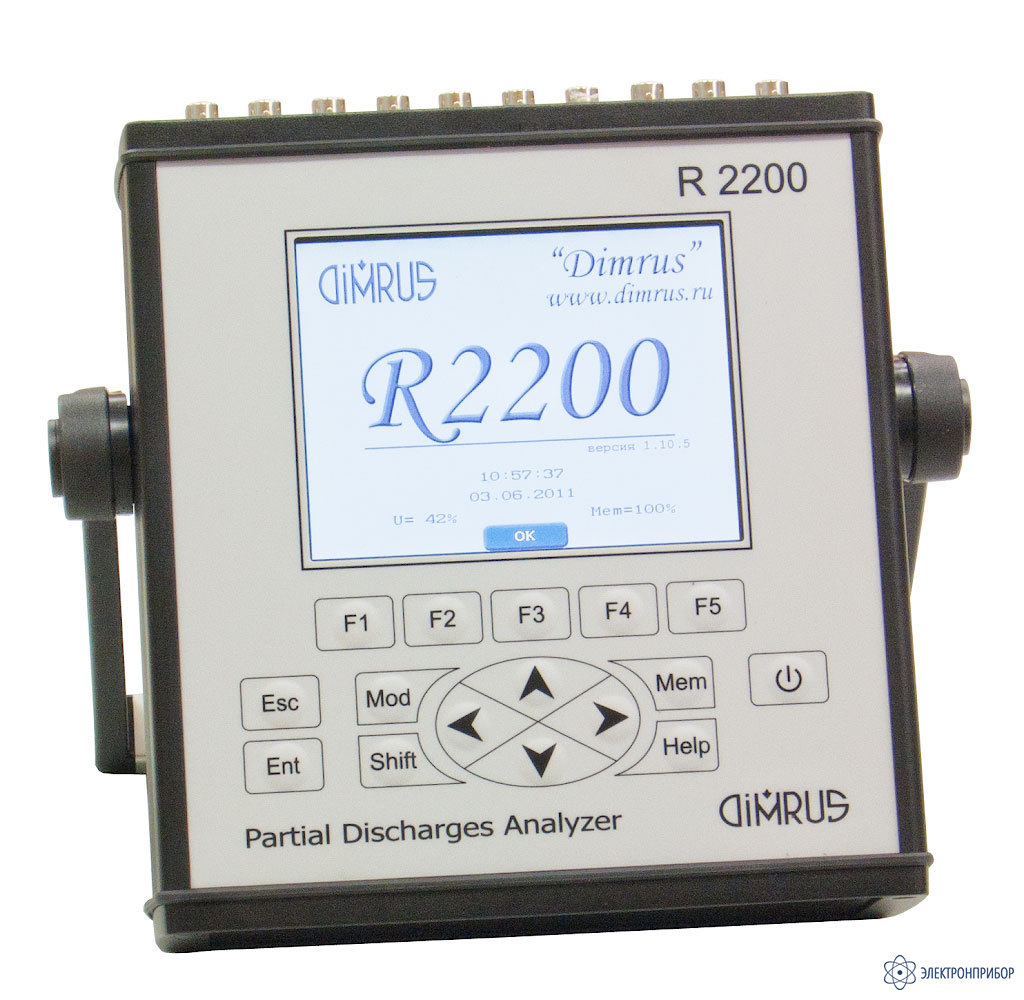

R2200 — многоканальный переносной прибор регистрации и анализа сигналов частичных разрядов в изоляции

Сохранить в PDF Распечатать
  • Назначение прибора R2200:

    Переносной многоканальный прибор марки R2200 предназначен для регистрации и анализа распределения частичных разрядов в изоляции различного высоковольтного оборудования – трансформаторов, кабельных линиях, электрических машинах и т. д.

    Наличие в приборе максимально возможного комплекта аппаратных и программных средств отстройки от импульсных помех делают данный прибор одним из самых эффективных из имеющихся в настоящее время на рынке.

    Принцип действия прибора R2200 существенно отличается от работы стандартных осциллографов, которые также используются в практике исследования частичных разрядов. Основное различие состоит в том, что в приборе R2200, сразу же, на аппаратном уровне, в режиме реального времени, решается вопрос о том, является ли данный импульс следствием возникновения частичных разрядов в контролируемом оборудовании, или он имеет другую природу возникновения. Благодаря этому пользователь принимает участие только в процедуре анализа распределения импульсов, что оптимизирует процесс диагностики.

    Особенности прибора R2200:

    Пользователь может самостоятельно конфигурировать измерительную часть прибора для работы в режиме реального времени, используя:

    • матрицы перенаводки импульсов с фазы на фазу внутри объекта;
    • разницу во времени прихода импульсов (Time of Arrival), с разрешением в 2 нс;
    • контроль полярности импульсов по нескольким каналам одновременно;
    • встроенные каналы контроля шумовых сигналов.

    Использование этих алгоритмов анализа позволяет разделять место возникновения частичного разряда, максимально учитывая конструктивные и эксплуатационные особенности высоковольтного оборудования различного типа.

    Уникальной отличительной особенностью прибора R2200, отсутствующей в приборах производства других фирм, является наличие встроенной экспертной системы «PD-Expert».

    Использование в «PD-Expert» набора различных способов представления и анализа распределения частичных разрядов, включая «TFP» (Time Frequency Plane), а также наличие встроенной базы образов дефектов, позволяет выявлять и дифференцировать различные типы и места возникновения дефектов в изоляции.

    При помощи встроенного в прибор R2200 рефлектометра, использующего импульсы от частичных разрядов в качестве зондирующих, можно локализовать места ухудшения изоляции в работающих кабельных линиях. Достоинством такого метода рефлектографии является возможность проведения диагностирования на работающей линии, без снятия напряжения.

    Для удобства практического использования прибор R2200 имеет три типа синхронизации измерений параметров ЧР - от внешнего источника сигнала промышленной частоты, от синусоидальной составляющей в сигнале первого канала, а также от внутреннего генератора.

    Прибор марки R2200 предназначен для использования подготовленным персоналом в условиях научных центров и лабораторий, производственных цехов и в полевых условиях. Прибор может применяться в условиях воздействия повышенных электромагнитных полей промышленной частоты - на распределительных подстанциях.

    В состав поставки прибора R2200 входит калибровочный генератор GKI-2 и набор различных датчиков для измерения частичных разрядов, достаточный для проведения диагностики различного высоковольтного оборудования.

  • Технические характеристики прибора R2200:

    Параметр Значения
    Количество каналов регистрации сигналов ЧР до 9
    Канал синхронизации 1
    Время полного цикла контроля по 9 каналам, мин. 2-30
    Частота регистрируемых импульсов ЧР, МГц 0,5-10,0
    Динамический диапазон регистрируемых импульсов ЧР, dB 70
    Фазовая точность определения момента возникновения импульса, относительно синусоиды промышленной частоты, град. 7,5
    Погрешность определения места возникновения ЧР в кабеле при по-мощи встроенного рефлектометра, м ±2
    Объем памяти для хранения информации, Мб 256
    Порт внешней связи прибора USB
    Время работы от внутреннего аккумулятора, часов 4
    Напряжение для внешнего блока питания, Вольт ~220
    Диапазон допустимых внешних температур, градусов -20...+45
    Габаритные размеры прибора, мм 260х250х80
    Масса прибора/комплекта, кг 3,5 / 14,0
  • Комплект поставки R2200

    Наименование Количество
    1 Прибор R2200 1
    2 Калибратор тестовый, выносной GKI-2 1
    3 Датчик DRTD-3 2
    4 Датчик RFCT-1 3
    5 Датчик RFCT-4 3
    6 Датчик RFCT-5 1
    7 Датчик AR-1 1
    8 Зарядное устройство для R2200 (15V) 1
    9 Зарядное устройство для GKI-2 1
    10 Кабель интерфейсный (USB) 1
    11 Кабель сигнальный BNC - BNC, 6 м 6
    12 Кабель BNC - клеммы, 1,5 м 6
    13 Переходник с BNC на зажимы для генератора GKI- 2, 1,3 м 1
    14 Сопрессор, съемный 3
    15 Т - коннектор 1
    16 Замыкатель, коаксиальный (терминатор) 1
    17 Компакт-диск с программным обеспечением 1
    18 Комплект документации 1
    19 Кейс для переноски 1
  • Дополнительная комплектация R2200

    • 40 000 руб.
      Добавить к заказу

      GKI-2, малогабаритный высокочастотный генератор

      Калибратор этой марки является более сложным градуировочным устройством, предназначенным для калибровки цепей измерения частичных разрядов (датчиков, соединительных сигнальных кабелей и входных цепей приборов) в различном высоковольтном оборудовании.
