PD LOC — система точной локализации частичных разрядов в кабельных линиях

Сохранить в PDF Распечатать
  • Назначение системы PD LOC:

    При помощи системы PD LOC решается вопрос точной локализации ЧР на смешанных кабельных линиях (XLPE / PILC), а также наличие ЧР в соединительных муфтах одножильных кабелей. Как правило, точное расположение муфт не всегда известно и при помощи метода звуковой частоты эти муфты локализовать нельзя.

    В систему входит импульсный генератор, посылающий в кабель сигнал с помощью индуктивной катушки. Блок приема и обработки сигнала состоит из входного усилителя для обработки сигнала и блока управления. Визуальное определение, на каком расстоянии находится генератор системы, осуществляется при помощи рефлектометра TDR T30-E PD в отдельной позиции меню посредством дополнительной функции ЧР программного обеспечения. Программное обеспечение генератора импульсов обрабатывает вводимые пользователем данные и включает в себя индикацию состояния работы, генерирование импульсов, контроль сбоев, перегрузки, аккумуляторов и зарядки.

    От импульсного генератора и стыковочного устройства на кабель подается достаточно мощный импульс. Благодаря этому на одном из концов кабеля принимается сам сигнал, а также отраженный от дальнего конца кабеля импульс. На основании разницы времени прихода прямого и отраженного импульса, как и в OWTS, рассчитывается расстояние до места подачи импульса и корректируется или сравнивается с предварительно определенной позицией.

    На кабелях с очень плотным медным экраном, а также при использовании системы на кабелях с металлической оболочкой (свинцовая/алюминиевая оболочка) также возможна подача искусственно сгенерированного импульса ЧР.

    Пользователи, уже имеющие Teleflex T30-E, могут дооснастить свою технику и этой версией. Такое приборное расширение не влияет на обычные функции рефлектометра.

    Особенности системы PD LOC:

    • Пленочная клавиатура с СИД для выбора ширины импульса
    • Индуктивное устройство связи 42 и 64 мм
    • Простое управление и обслуживание
    • Время непрерывной работы 24 ч с подзарядкой аккумуляторов
    • Обработка, как и при предварительной локализации OWTS
    • Возможность для выбора кабеля.
  • Технические характеристики системы PD LOC:

    Параметр Значения
    Питание 12 В внешний/автомобильный,блок питания
    Время непрерывной работы около 24 ч от литий-ионного аккумулятора
    Частота повторения импульса 3,33 Гц
    Ширина импульсов 50 нс, 200 нс, 500 нс, 1 мкс
    Амплитуда импульса 250 В
    Импульсный ток 200 А
    Защита выхода Устойчив к короткому замыканию
    Класс защиты IP54
    Рабочая температура -10 °C ...+50 °C
    Вес 2 кг
    Teleflex T 30-E PD
    Дополнительный режим Регистратор переходных процессов для ЧР
    Внутренний диаметр 42 мм стандартное
    64 мм опция
    Разъем BNC

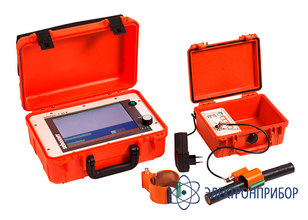

  • Комплект поставки PD LOC

    Наименование Количество
    Teleflex T30-E PD 1
    Комплект кабелей VL T30-E 1
    Зарядное устройство от сети LG 12 1
    Импульсный генератор PD-TX в Pelicase 1
    Индуктивное устройство связи 42 мм 1
    BNC-кабель 1
    Документация 1
    Матерчатая сумка 1
    Универсальный блок питания штекерный 1
    Переходник BNC-штекер 1
    Кабель безопасности 2м (черный) 1

    Доплнительная комплектация

    Наименование Цена
    LK 12, 12 V кабель для зарядки от автомобиля По запросу
    Комплект для усовершенствования TFX T30-E на TFX T30-E-PD По запросу
    Стыковочное устройство 42 мм По запросу
