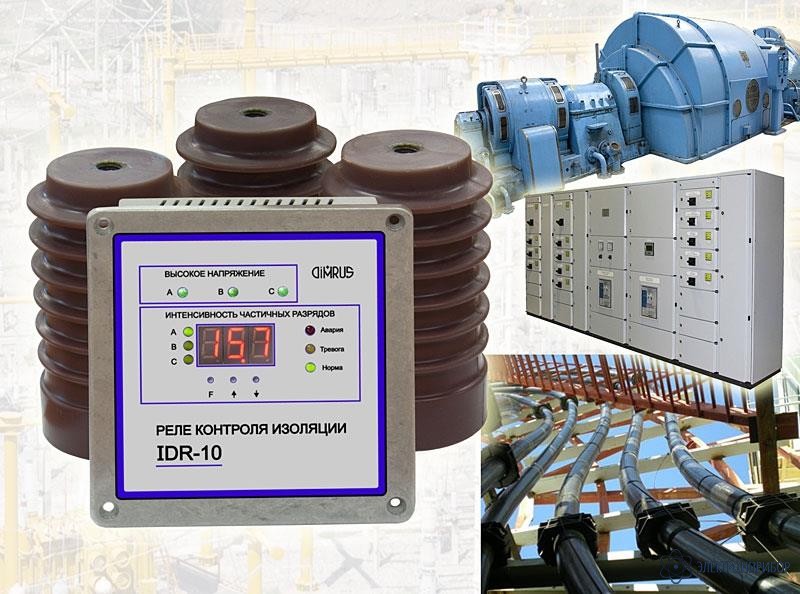

IDR-10 — реле контроля состояния изоляции КРУ, генераторов, высоковольтных электродвигателей и кабельных линий

Сохранить в PDF Распечатать
  • Назначение реле контроля состояния изоляции КРУ, генераторов, высоковольтных электродвигателей и кабельных линий IDR-10:

    Реле IDR-10 может быть использовано для мониторинга технических параметров:

    • Изоляции обмотки статоров турбо- и гидрогенераторов, высоковольтных моторов;
    • Изоляции шин КРУ 6 ÷ 36 кВ, ячеек, отходящих кабельных линий, объектов;
    • Изоляции кабельных линий с рабочим напряжением 6 кВ и выше.

    Оценка технического состояния изоляции высоковольтного оборудования осуществляется на основе измерения и анализа распределения частичных разрядов. Данный метод оперативной диагностики состояния изоляции является универсальным и очень чувствительным, позволяющим выявлять дефекты в изоляции на самых ранних стадиях их развития.

    При помощи встроенных в реле IDR-10 алгоритмов производится расчет интегральной мощности разрядов, что более точно отражает опасность выявленного дефекта. Это позволяет точнее настраивать порог срабатывания выходного реле.

    Уникальной возможностью IDR-10 является автоматизированное экспертное определение типа дефекта, выявленного в изоляции. Для этого результаты измерений частичных разрядов обрабатываются при помощи встроенной экспертной системой «PD-Expert», распознающей образ дефекта. Также производится версия реле со встроенной экспертной системой.

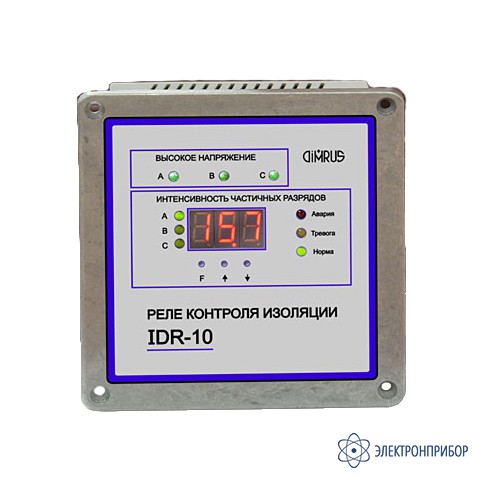

    Достоинством работы реле IDR-10 является также то, что оно выполняет стандартные функции индикатора наличия напряжения на контролируемых шинах. При помощи свечения трех светодиодов реле показывает наличие высокого напряжения в фазах даже при отсутствии оперативного напряжения питания.

  • Технические характеристики реле контроля состояния изоляции КРУ, генераторов, высоковольтных электродвигателей и кабельных линий IDR-10:

    Параметр Значение
    Количество каналов регистрации частичных разрядов в изоляции 3
    Рабочее напряжение емкостных делителей, кВ (6 ÷ 10), 24, 36
    Интерфейсы для настройки и связи с системой АСУ-ТП USB, RS-485
    Габаритные размеры реле, мм 144х144х50
    Диапазон рабочих температур реле без использования подогрева, °C -40 ÷ +50
  • Комплект поставки IDR-10

    Наименование Количество
    1 Реле контроля состояния изоляции КРУ, генераторов, высоковольтных электродвигателей и кабельных линий IDR-10 1
