AR700 — прибор для анализа частичных разрядов и локации зоны дефекта в изоляции трансформатора при помощи акустических датчиков

Сохранить в PDF Распечатать
  • Назначение прибора AR-700:

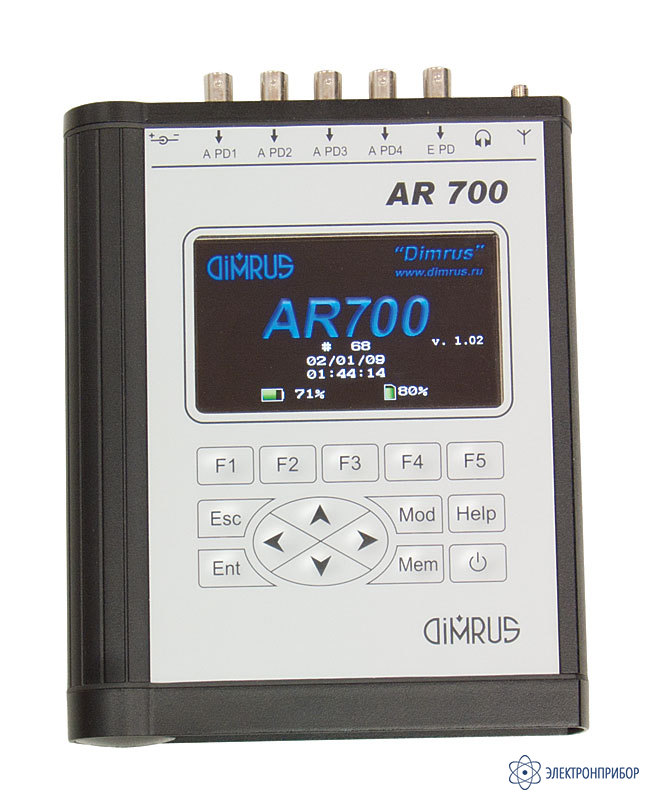

    Прибор AR700 применяется для регистрации и анализа акустических сигналов на внешней поверхности бака силовых трансформаторов и другого маслонаполненного высоковольтного оборудования.

    Наличие в приборе 4 синхронных каналов регистрации сигналов с акустических датчиков дает возможность эффективно решать задачу локации места возникновения дефекта внутри трансформатора. Основным параметром для этого служит разница во времени прихода акустического сигнала к разным датчикам.

    В приборе AR700 имеется дополнительный канал регистрации частичных разрядов в трансформаторе «электрическим датчиком», что позволяет повысить помехозащищенность работы прибора, особенно в режиме локации.

    На первом этапе диагностического обследования, проводимого при помощи одного акустического датчика, на поверхности бака трансформатора определяется зона повышенной акустической активности. Далее в этой зоне устанавливаются четыре акустических датчика, и решается задача локализации зоны дефекта. При этом используется специализированное, встроенное в прибор программное обеспечение. Результаты локации представляются на экране прибора

  • Основные технические данные прибора AR-700:

    Параметр Значения
    Количество каналов регистрации акустических сигналов 4
    Количество каналов регистрации «электрических» сигналов 1
    Рабочий диапазон частот акустических датчиков, кГц 30 – 300
    Порт внешней связи USB
    Габаритные размеры, не более, мм 170x220x80
    Масса прибора, не более, кг 3,5
    Масса комплекта в транспортном чемодане, не более, кг 13,0
  • Комплект поставки AR700

    Наименование Количество
    1. Прибор AR-700 1
    2. Акустический датчик 4
    3. Датчик ЧР (RFCT-4) 1
    4. Контейнер для переноски прибора 1
    5. Кабель USB 1
    6. Кабель соединительный к акустическому датчику 4
    7. Кабель с “крокодилами” для подключения к каналу синхронизации 1
    8. Кабель соединительный к датчику ЧР 1
    9. Кабель для зарядки прибора 1
    10. Инструкция пользователя по прибору “AR700” 1
    11. Инструкция пользователя по базе данных “Атлант-дБ” 1
    12. Компакт диск с программным обеспечением 1
    13. Технический паспорт на датчик “RFCT-4” 1
    14. Технический паспорт на прибор 1
    15. Технический паспорт на акустический датчик 4
