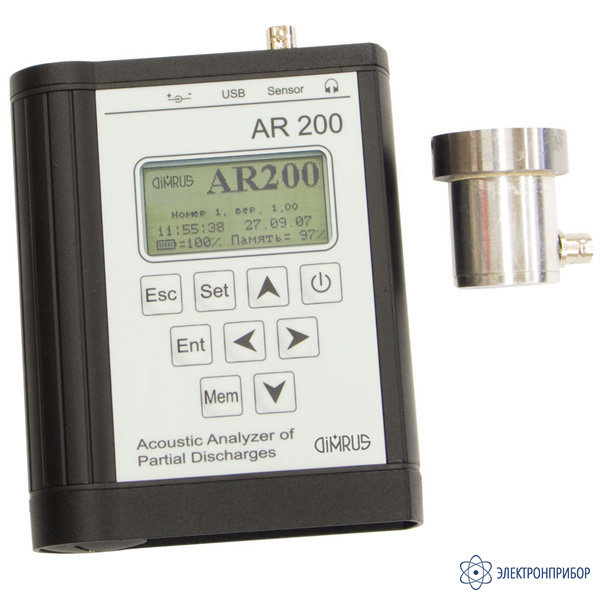

AR200 — переносной прибор поиска и анализа частичных разрядов при помощи акустического датчика

Сохранить в PDF Распечатать
  • Назначение прибора AR-200:

    Переносный прибор AR-200 предназначен для регистрации частичных разрядов в высоковольтном оборудовании. Регистрация производится при помощи акустического датчика, который устанавливается на поверхности бака трансформатора, выключателя, кабельной муфты, или другого высоковольтного оборудования.

    Форму импульсов частичных разрядов можно просмотреть на экране прибора AR-200, записать в память и сохранить на компьютере. Записанные в память прибора сигналы можно прослушать при помощи наушников. В приборе имеется возможность «снижения» частоты импульсов частичный разрядов 30 – 300 кГц в обычный звуковой диапазон.

    С прибором поставляется программное обеспечение Атлант-дБ, которое включает в себя базу данных с многоуровневым хранением информации и набор функций для проведения различных преобразований сигналов и их просмотра.

  • Технические параметры прибора AR-200:

    Параметр Значения
    Количество каналов 1 акустический
    Рабочий диапазон частот 30 кГц – 300 кГц
    Общий объем памяти (Flash) 64 Мб
    Дисплей ЖКИ с подсветкой 128x64 точки
    Порт для связи с компьютером USB 1.1
    Питание Аккумулятор типа АА, 4 x 1.5 А/ч
    Время работы прибора:
    - дежурный режим
    - режим регистрации

    не менее 15 ч
    не менее 5 ч
    Время полной зарядки 14 - 16 ч
    Габаритные размеры, не более (мм) 160 х 120 х 38
    Масса прибора, не более (кг) 1

  • Комплект поставки AR200

    Наименование Количество
    Прибор AR-200 1
    Руководство по эксплуатации 1
