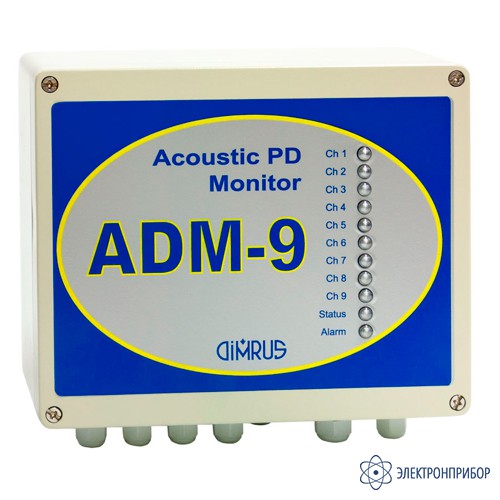

ADM-9 — система контроля изоляции высоковольтного оборудования по частичным разрядам при помощи акустических датчиков

Код товара: 36146
  • Назначение системы контроля изоляции высоковольтного оборудования по частичным разрядам при помощи акустических датчиков ADM-9:

    Система мониторинга ADM-9 (Acoustic Diagnostic Monitor) предназначена для оперативного контроля технического состояния и поиска дефектов изоляции высоковольтного оборудования под рабочим напряжением. В системе ADM-9 диагностика осуществляется на основе метода регистрации и анализа частичных разрядов, который имеет максимально высокую чувствительность при поиске дефектов в изоляции любого типа.

    Акустические датчики системы ADM-9 устанавливаются непосредственно на поверхности контролируемого оборудования, максимально близко к контролируемой зоне изоляции. Обычно, это заземленные или изолированные поверхности, корпуса оборудования, на которых отсутствует высокий потенциал. При установке акустических датчиков применяются специальные средства, улучшающие акустический контакт с контролируемым объектом.

    При помощи системы мониторинга марки ADM-9 можно контролировать:

    • Состояние изоляции концевых и соединительных муфт высоковольтных кабельных линий;
    • Состояние изоляции КРУЭ и КРУ различных модификаций;
    • Состояние изоляции высоковольтного маслонаполненного оборудования – силовых и измерительных трансформаторов, выключателей и другое.

    Технические и алгоритмические возможности системы ADM-9:

    При помощи системы мониторинга марки ADM-9 эффективно решаются наиболее важные проблемы диагностики состояния оборудования, непосредственно влияющие на эксплуатацию высоковольтного оборудования:

    • При помощи одного измерительного прибора марки ADM-9 может производиться контроль активности частичных разрядов в восьми различных точках оборудования, удаленных друг от друга на расстояние до 30 метров;
    • Благодаря наличию функции синхронной регистрации сигналов по нескольким измерительным каналам, в приборе ADM-9 проводится локация места возникновения частичных разрядов внутри баков высоковольтного оборудования;
    • На основании анализа полученной информации системой вырабатываются оперативные диагностические решения, и даются рекомендации о возможности дальнейшей эксплуатации оборудования.

    Мониторинг концевых муфт высоковольтных кабельных линий:

    Акустические датчики системы ADM-9 могут быть эффективно применены для контроля технического состояния концевых, а при необходимости и наличии технической возможности (наличии сетевого питания в этой зоне), и промежуточных соединительных муфт высоковольтных кабельных линий. Зона чувствительности акустических датчиков обычно не превышает ± 1 метр из-за интенсивного затухания акустических сигналов по длине кабеля, поэтому для контроля состояния изоляции самого кабеля такие датчики не применяются.

    Акустические датчики системы ADM-9 монтируются непосредственно на корпусе контролируемой муфты или, если сама муфта конструктивно недоступна, на разделанной части кабеля рядом с муфтой, максимально близко к ней. При установке датчика должен обеспечивается надежный акустический контакт между датчиком и корпусом муфты.

    Зарегистрированные акустические импульсы от частичных разрядов обрабатываются и анализируются в приборе ADM-9, на выходе которого по каждому каналу формируется сигнал, пропорциональный интенсивности частичных разрядов «PDI», учитывающей количество и амплитуду зарегистрированных импульсов частичных разрядов. Полученная информация и диагностические заключения о состоянии изоляции оперативно передаются в систему АСУ-ТП более высокого уровня.

    Организация мониторинга частичных разрядов в изоляции в КРУЭ:

    Наиболее эффективным средством регистрации частичных разрядов в изоляции КРУЭ является использование систем мониторинга с датчиками, работающими в СВЧ (UHF) диапазоне частот. В качестве таких СВЧ датчиков, в идеальном случае, используются электромагнитные антенны, установленные внутри КРУЭ на заводе-изготовителе.

    В условиях эксплуатации можно использовать электромагнитные датчики, устанавливаемые снаружи радиопрозрачных поддерживающих изоляторов, расположенных между объемами КРУЭ. Однако в некоторых типах КРУЭ нет возможности установить и такие внешние электромагнитные антенны, так как в них установлены металлические кольца.

    При отсутствии встроенных электромагнитных антенн и при невозможности смонтировать внешние электромагнитные антенны единственным способом регистрации частичных разрядов является использование внешних акустических датчиков.

    Акустические датчики устанавливаются в зонах, где наиболее вероятно возникновение различных дефектов в изоляции, появление свободных частиц, развитие науглероженных треков. Контролируемая акустическими датчиками зона в КРУЭ обычно не превышает 2 – 3 метров, так как импульсы ЧР в газовой среде быстро затухают, поэтому датчиков требуется достаточно много.

    Достоинством применения приборов марки ADM-9 для мониторинга КРУЭ является то, что их использование позволяет при помощи акустических датчиков контролировать техническое состояние концевых муфт кабельных линий, подключенных к ячейкам.

    При организации мониторинга КРУ средних классов напряжений акустические датчики устанавливаются внутри каждой ячейки на концевой муфте подключенного кабеля или же в виде свободного акустического микрофона в ячейке.

    Мониторинг частичных разрядов в силовых трансформаторах:

    Система ADM-9 применяется для регистрации и анализа частичных разрядов внутри баков маслонаполненного высоковольтного оборудования – силовых и измерительных трансформаторов, выключателей и т. д.

    Благодаря хорошей акустической проводимости масла внутри бака в зону чувствительности одного акустического датчика входит достаточно большой внутренний объем изоляции. Это возможно, если на пути движения импульсов к датчику нет экранирующих элементов конструкции трансформатора.

    Места для эффективной установки акустических датчиков на поверхности баков маслонаполненного высоковольтного оборудования, предназначенных для мониторинга частичных разрядов, обычно выбираются исходя из двух основных условий:

    • Максимальная приближенность датчиков к зонам изоляции внутри бака, в которых возможно возникновение дефектов, сопровождающихся частичными разрядами.
    • Возможность поиска мест возникновения дефектов в изоляции внутри бака при помощи стандартных триангуляционных методов. Весь локационный расчет строится на определении разницы времени прихода импульса от каждого частичного разряда к нескольким акустическим датчикам. Чем ближе датчик к зоне дефекта, тем раньше он зарегистрирует импульс частичного разряда.

    Для реализации функции пространственной локации мест возникновения ЧР внутри бака сигналы с акустических датчиков в приборе «ADM-9» регистрируются синхронно, что дает возможность определить разницу во времени прихода акустических сигналов и на основании этого по известным формулам рассчитать координаты места возникновения дефекта внутри бака трансформатора.

    Внешние интерфейсы системы контроля изоляции высоковольтного оборудования по частичным разрядам при помощи акустических датчиков ADM-9:

    Интерфейсы связи, реализованные в системе мониторинга марки ADM-9:

    • Гальванически изолированный интерфейс RS-485;
    • Сетевой интерфейс Ethernet для включения регистрирующего прибора в локальную вычислительную сеть по оптической линии и передачи информации к компьютеру с программным обеспечением «iNVA»;
    • Интерфейс USB для передачи зарегистрированных данных в переносной компьютер.
  • Технические характеристики системы контроля изоляции высоковольтного оборудования по частичным разрядам при помощи акустических датчиков ADM-9:

    Параметр Значение
    Количество измерительных каналов 9
    Рабочее напряжение оборудования до 500 кВ
    Частота импульсов разрядов, кГц 30÷300
    Величина разрядов, пКл 20÷100000
    Интерфейс связи с компьютером RS-485, Ethernet, USB
    Напряжение питания, В AC/DC 90÷260
    Диапазон рабочих температур, °С -40÷+60
    Размеры корпуса прибора, мм 280*260*110
    Вес прибора, кг 2,0
  • Комплект поставки ADM-9

    Наименование Количество
    1 Измерительный прибор «ADM-9» в защитном корпусе 1
    2 Набор акустических датчиков для регистрации частичных разрядов в соответствии с заказанной спецификацией 1
    3 Набор сигнальных коаксиальных кабели длиной по 15 метров для подключения датчиков 1
    4 Инструкция по эксплуатации системы на CD 1
    5 Программное обеспечение «iNVA» для реализации функции мониторинга на персональном компьютере 1
