CC-12/U — конденсатор связи до 10 кВ (Россия)

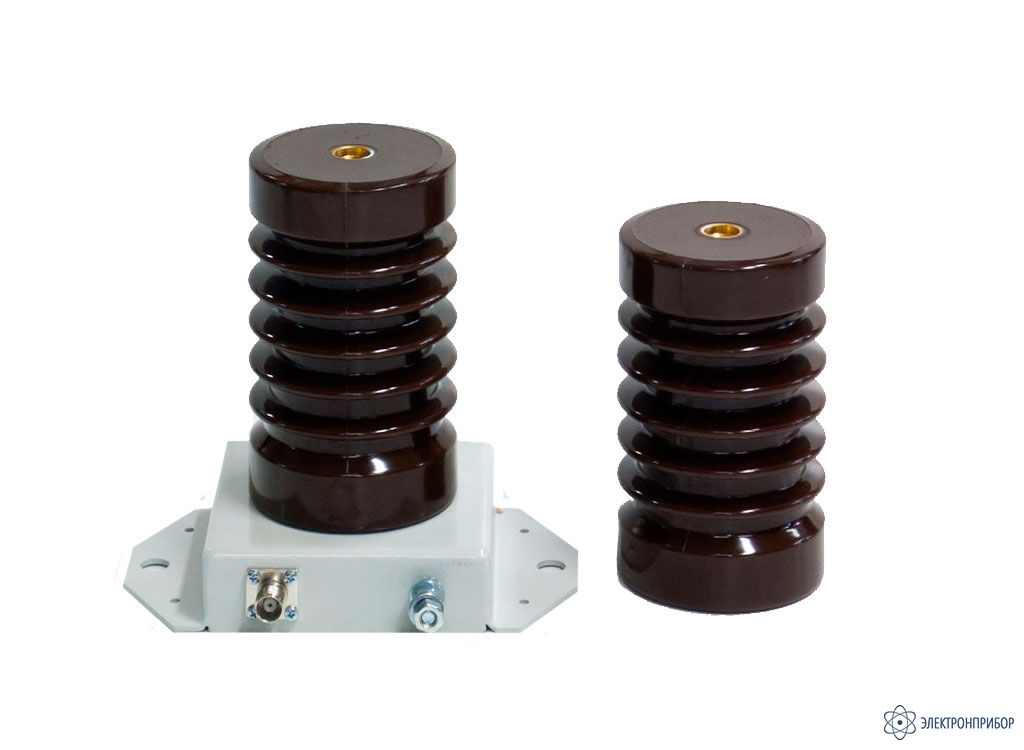

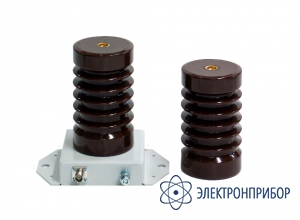

Описание конденсатора связи до 10 кВ - CC-12/U:

Конденсаторы связи марки «CC-XX/U» (Coupling Capacitor, рабочее напряжение XX кВ, Universal type), предназначены для регистрации частичных разрядов в высоковольтных шинах КРУ с напряжением 6 ÷ 35 кВ, в обмотках статоров крупных электрических машин, электродвигателей и генераторов, а также для большинства других типов высоковольтного оборудования.

Отличительным параметром конденсаторов связи марки «CC-XX/U» является повышенная внутренняя емкость, значительно превышающая емкость конденсаторов связи марки «CC-XX/M».

Это является достоинством для конденсаторов связи, так как благодаря этому значительно повышается реальная чувствительность систем регистрации и анализа частичных разрядов в изоляции высоковольтного оборудования.

Вторым достоинством использования конденсаторов связи повышенной емкости является то, что при проведении регистрации существенно снижается вредное влияние высокочастотных помех, которые наводятся на сигнальные кабели и входные цепи измерительных приборов.

Изготовить высоковольтный конденсатор (моноблок) такой сравнительно большой емкости со слюдяным диэлектриком технически не представляется возможным, поэтому для этих целей используется набор последовательно включенных конденсаторов, каждый из которых рассчитан на меньшее напряжение. Наиболее широкое применение находят конденсаторы, созданные с использованием современной полимерной изоляции, обладающей необходимыми температурными свойствами, стойкостью к мощным высоковольтным высокочастотным импульсам и стабильностью параметров.

Количество последовательно включенных элементарных конденсаторов обычно выбирается с большим запасом. Это делается для того, чтобы обеспечить необходимую стойкость конденсатора связи не только к рабочему напряжению, но и к повышенному испытательному напряжению, и к высокочастотным импульсным перенапряжениям, которые могут возникать в контролируемом оборудовании.
