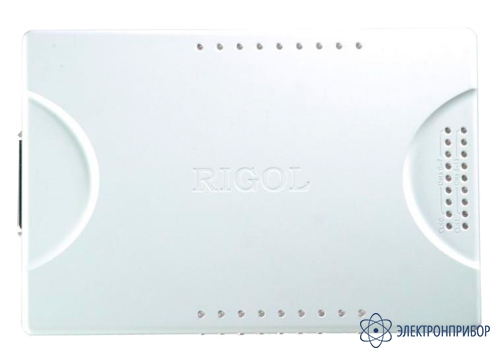

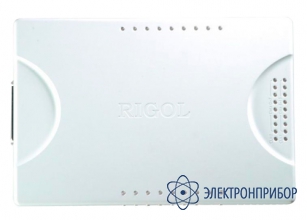

DG-POD-A — модуль логических сигналов

Код товара: 48330

  • Назначение модуля логических сигналов DG-POD-A:

    Модуль логических сигналов DG-POD-A имеет 16 цифровых каналов, 2 тактовых. Предназначен для формирования логических сигналов по по протоколам RS-232, I2C, SPI, PO и пользовательскому протоколу. Предназначен для генераторов Rigol серий DG2000, DG3000, DG5000.

  • Технические характеристики модуля логических сигналов DG-POD-A:

    Параметр Значение
    Диапазон напряжений (цифровые каналы) 1,4...4,2 В (типичное или пользовательское) (кроме RS-232)
    Режимы запуска Авто, запуск по пачке импульсов
    Код шаблона Все “0”, Все “1”,“01”, псевдослучайный код, пользовательские данные
    Общая емкость 256 kБ редактирование в режиме on-line, 2 Mб выход (UltraWave)
    PO
    Диапазон напряжений 1,4...9,4 В
    CLK C0,C1
    Фаза синхросигнала 0°,90°, 180°, 270°
    Линия данных D0...D15
    Скорость передачи 1b ps...100 Mbps
    Выходной диапазон данных 1 Byte...128 kBytes
    Маска Нет , D0...D15
    Третье состояние Нет, D0...D15
    IIC
    Диапазон напряжений 1,4...9,4 В
    Последовательность битов MSB
    CLK D0...D15
    Линия данных D0...D15
    Скорость передачи 1 bps...15 Mbps
    Выходной диапазон данных 1 Byte...10 kBytes
    Дополнительный выходной адрес Нет, 7 bits адрес
    Операции Запись, чтение
    SPI
    Диапазон напряжений 1.4...9.4 В
    Последовательность битов MSB
    CLK D0...D15
    Линия данных (SDA) D0...D15
    TFS D0...D15
    CS D0...D15
    Скорость передачи 1 bps...60 Mbps
    Выходной диапазон данных 1 byte...40 kbytes
    SPI тип SPI2, SPI3
    Полярность синхросигнала 0,1
    Фаза синхросигнала 0,1
    CS уровень Высокий уровень, низкий уровень
    #Данные 1...3 Bytes
    TFS FS_H, FS_L, LD_H, LD_L или NONE
    RS-232
    Диапазон напряжений 2.0 В...4.5 В, -4.5 В...-2.0 В
    Последовательность битов LSB
    Линия данных (TX) D0...D15
    Скорость передачи 1 Bps...60 MBps
    Выходной диапазон данных 1 Byte...35 kBytes
    #Данные 5...8 bits
    Режим проверки Нет, Четные, Нечетные, фикс. 0 и фикс.1.
    #Стоповый бит 1 бит, 1.5 бита и 2 бита

  • Комплект поставки DG-POD-A

    № Наименование Количество
    1 Модуль логических сигналов DG-POD-A 1
