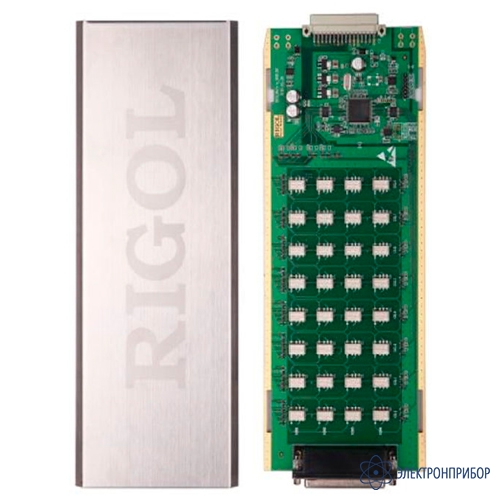

MC3648 — модуль коммутации для M300

Код товара: 46768

  • Описание модуля коммутации MC3648:

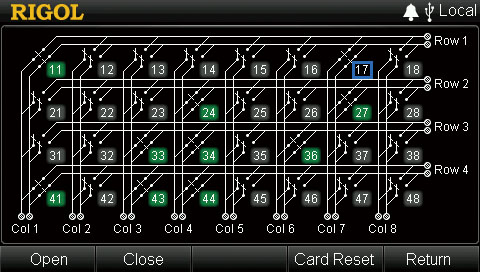

    Модуль МС3648 для системы сбора и хранения данных M300 имеет матричную компоновку 4х8 с 32 двухпроводными точками пересечения. Реле, расположенные в каждой точке пересечения, имеют уникальный номер, отражающий ряд и столбец. Например, номер 24 канала означает, что реле расположено на пересечении 2-ой строки и 4-го столбца. Данный модуль не соединяется с цифровым мультиметром. Можно одновременно замыкать несколько каналов и одновременно соединять несколько входов с несколькими выходами.

  • Технические характеристики модуля коммутации MC3648:

    Параметр Значение
    Основные характеристики
    Тип модуля двухпроводный матричный коммутатор
    Максимальное количество каналов 32
    Возможность соединения нескольких коммутаторов до 160 точек пересечения
    Конфигурация 4х8
    Схема измерения 2-х проводная
    Скорость включения/выключения 200 кан/сек.
    Возможность соединения с измерительным модулем MC3065 нет
    Максимальные входные характеристики
    Напряжение (DC, AC) 300 Вскз.
    Сила тока (DC, AC) 1 Аскз.
    Мощность 50 ВА
    Изоляция (между каналами, между каналом и землей) (DC, AC) 300 Вскз.
    Параметры постоянного напряжения
    Смещение напряжения 5 мкВ
    Начальное сопротивление при замыкании канала <1 Ом
    Экранирование (между каналами, между каналом и землей) >10 ГОм
    Параметры переменного напряжения
    Полоса 1 МГц
    Перекрестные помехи между каналами -18 дБ
    Емкость HI - LO 100 пФ
    Емкость LO - земля 200 пФ
    Прочие характеристики
    Точность холодного спая термопары (типовое) 0,8 °С
    Срок службы переключателя (без нагрузки) (типовое) 100 М
    Срок службы переключателя (при номинальной нагрузке) (типовое) 100 К
    Рабочая температура 0 °С ~ 55 °С

  • Комплект поставки MC3648

    № Наименование Количество
    1 Модуль коммутации MC3648 1
