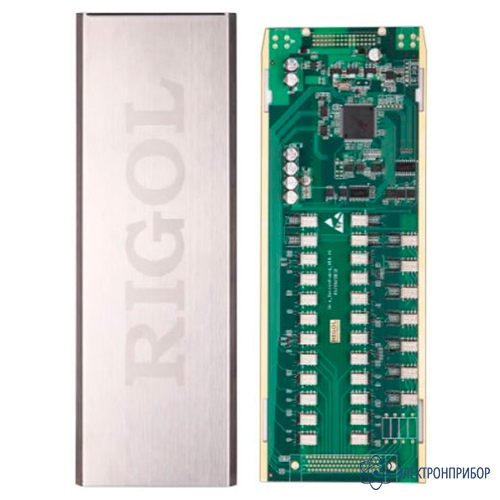

MC3324 — модуль мультиплексора для M300

Код товара: 46767

  • Описание модуля мультиплексора MC3324:

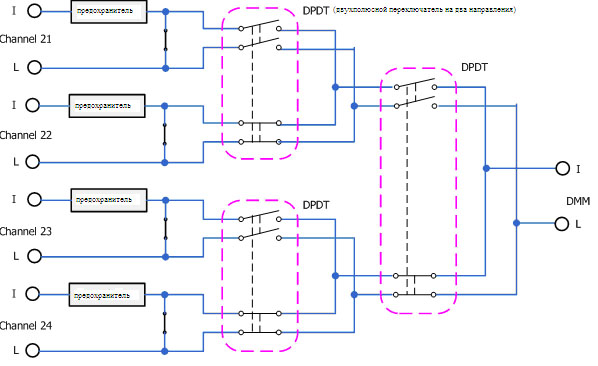

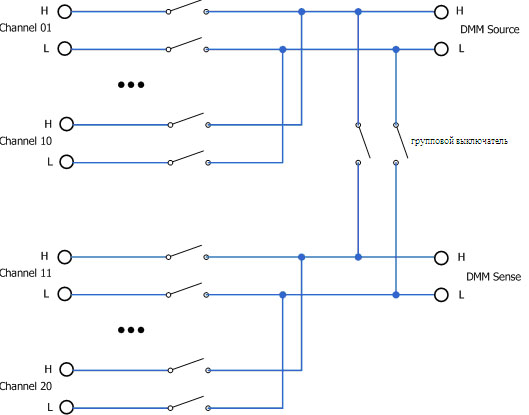

    МС3324 – это 24-канальный мультиплексор смешанного типа. Он имеет 20 двухпроводных каналов напряжения и 4 канала тока. Каналы с 1 по 20 являются каналами напряжения. Они разделены на две группы, в каждой по 10 двухпроводных каналов (HI и LO). Данные каналы можно использовать при двух- и четырехпроводной схемах измерения. При проведении измерения сопротивления по четырехпроводной схеме прибором автоматически сочетаются в пару канал n и канал n+10. Внешняя соединительная коробка для данного модуля имеет клемму опорного спая термопары. Каналы с 21 по 24 являются каналами тока (структура показана на рис. ниже). Их можно использовать для измерений величин постоянного и переменного тока.

  • Технические характеристики модуля мультиплексора MC3324:

    Параметр Значение
    Основные характеристики
    Тип модуля мультиплексор
    Максимальное количество каналов 24
    Конфигурация два 2 (HI и LO) х 10 по напряжению и 2 (HI и LO) х 4
    Схема измерения 2-х и 4-х проводная
    Скорость сканирования 60 кан./сек
    Скорость включения/выключения 200 кан./сек
    Возможность соединения с измерительным модулем MC3065 нет
    Максимальные входные характеристики
    Напряжение (DC, AC) 300 Вскз.
    Сила тока (DC, AC) 1 Аскз.
    Мощность 50 ВА
    Изоляция (между каналами, между каналом и землей) (DC, AC) 300 Вскз.
    Параметры постоянного напряжения
    Смещение напряжения 5 мкВ
    Начальное сопротивление при замыкании канала <1 Ом
    Экранирование (между каналами, между каналом и землей) >10 ГОм
    Параметры переменного напряжения
    Полоса 1 МГц
    Перекрестные помехи между каналами (50 Ом) -45 дБ
    Емкость HI - LO 100 пФ
    Емкость LO - земля 200 пФ
    Прочие характеристики
    Точность холодного спая термопары (типовое) 0,8 °С
    Срок службы переключателя (без нагрузки) (типовое) 100 М
    Срок службы переключателя (при номинальной нагрузке) (типовое) 100 К
    Рабочая температура 0 °С ~ 55 °С

  • Комплект поставки MC3324

    № Наименование Количество
    1 Модуль мультиплексора MC3324 1
