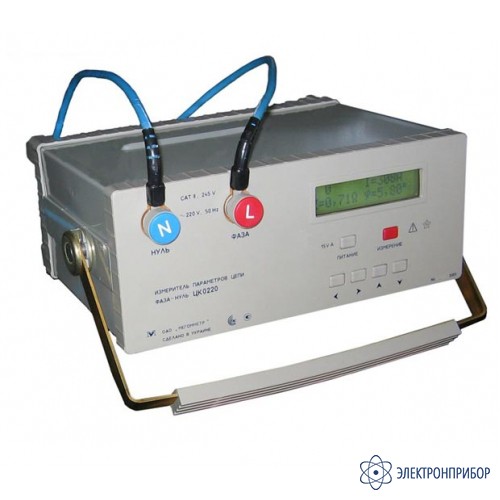

ЦК0220 — измеритель параметров цепи фаза-нуль

Сохранить в PDF Распечатать
  • Назначение измерителя параметров цепи фаза-нуль ЦК0220

    Измеритель параметров цепи фаза-нуль ЦК0220 измеряет:

    • Реальный ток короткого замыкания (Ік.з.) в диапазоне 10 – 10000А с погрешностью ±5% от измеряемой величины;
    • Полное сопротивление (Z) в диапазоне 0,022 – 22 Ω с погрешностью ±5% от измеряемой величины;
    • Напряжение переменного тока (V) в диапазоне 180 – 245V с погрешностью ±1% от измеряемой величины в цепях фаза-нуль и фаза-заземление частоты 50, 60 Гц, в которых:
    • Коэффициент искажения синусоидальной кривой напряжения имеет предельно допустимое значение по ГОСТ 13109-97 Кv=12%;
    • Угол сдвига фаз между током и напряжением может иметь значение от 0 до 60 электрических градусов.

    Измеритель параметров цепи фаза-нуль ЦК0220 производит:

    • Расчёт и индикацию значений цепи:
    • Активного сопротивления R;
    • Реактивного сопротивления X;
    • Угла сдвига фаз φ
    • Микроконтроллерное управление и обработку информации;
    • Автоматическое отключение прибора от сети питания при появлении во внешней цепи падения напряжения, превышающего 20V, снижении напряжения меньше 180V, или превышении больше 245V;

    Измеритель параметров цепи фаза-нуль ЦК0220 имеет:

    • Резистор ограничения тока 0,1 Ом;
    • Символьный дисплей с подсветкой;
    • Память до 10 результатов измерений (U, Ік.з, A, Z, R, X, Ф);
    • Питание от измеряемой сети;
    • Класс защиты ІІ по ГОСТ 26104;
    • Категорию монтажа ІІ и степень загрязнения І по ГОСТ Р51350

    Условия эксплуатации измерителя параметров цепи фаза-нуль ЦК0220:

    По условиям эксплуатации и транспортирования прибор относится к группе 4 по ГОСТ 22261 (рабочий диапазон температур от минус 10 до плюс 40 °С и относительной влажности 90% при 30 °С.)

    Прибор ЦК0220 надёжен, прост и безопасен в обращении, измерения могут производиться одним оператором.

    Применение прибора ЦК0220 избавит Вас от непредвиденных обстоятельств, связанных с неправильным выбором предохранителей автоматов защиты и других средств отключения силовых цепей, в случае возникновения коротких замыканий.

    ЦК0220 комплектуется руководством по эксплуатации, футляром и соединительными проводами, которые обеспечивают безопасное подключение измерителя к сети без снятия напряжения.

    Измеритель ЦК0220 разработан взамен приборов Щ41160 и ЭК0200.
