Приборы для измерения параметров петли короткого замыкания и петли фаза-нуль

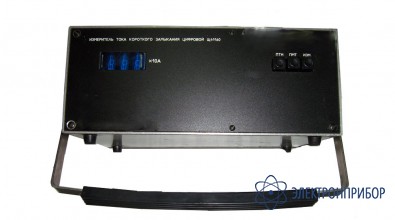

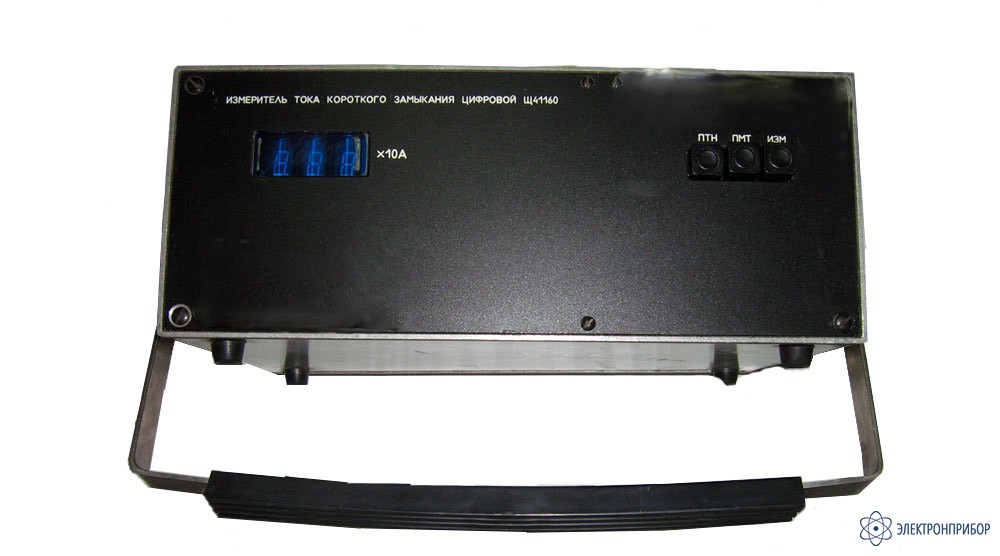

Щ41160 — измеритель тока короткого замыкания цифровой

Код товара: 20220
  • 9444-19

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      9444-19 до 20.08.2024

    • Производитель

      Мегомметр, Украина

    Сертификаты

    Назначение измерителя тока короткого замыкания цифровой Щ41160:

    Измеритель тока короткого замыкания цифровой Щ41160 предназначен для измерения тока однофазного короткого замыкания цепи фаза-нуль в сетях переменного тока 380/220В, частоты 50 Гц с глухозаземленной нейтральной точкой питающего трансформатора и углом сдвига фаз между напряжением и током 35 ±2,5°С.

    В основу работы прибора положено измерение реального тока короткого замыкания с ограничением времени протекания тока короткого замыкания длительностью не более 10мс.

  • Технические характеристики измерителя тока короткого замыкания цифровой Щ41160:

    Параметр Значение
    Диапазон измерения тока 10 - 1000 А
    Предел допускаемого значения относительной основной погрешности определяется по формуле b=±[10+1(Jk/J-1)] , где b - предел допускаемого значения относительной основной погрешности в процентах; Jk - конечное значение диапазона измерений; J - измеренное значение тока короткого замыкания.
    Электропитание измерителя от сети переменного тока 220 ±22 B, частотой 50 ±0,5 Гц
    Потребляемая мощность, не более 20 ВА
    По условиям эксплуатации и транспортирования измеритель относится к группе 4 ГОСТ22261-82, но с расширенным диапазоном рабочих температур от -30 до +40°С
    Габаритные размеры, мм 335х305х140
    Масса измерителя, кг не более 6,8
    Масса одиночного комплекта ЗИП, кг не более 4,5
    Время установления рабочего режима, мин 5
    Продолжительность непрерывной работы, ч 8
    Время перерыва до повторного включения, мин не менее 15

  • Комплект поставки Щ41160

    № Наименование Количество
    1. Измеритель тока короткого замыкания цифровой Щ41160 1
    2. Провод соединительный (ФАЗА) 1
    3. Провод соединительный (НУЛЬ) 1
    4. Сумка 1
    5. Вставка плавкая ВПБ6-5 1
    6. Руководство по эксплуатации 1

  • Файлы для Щ41160

Файлы для Щ41160
