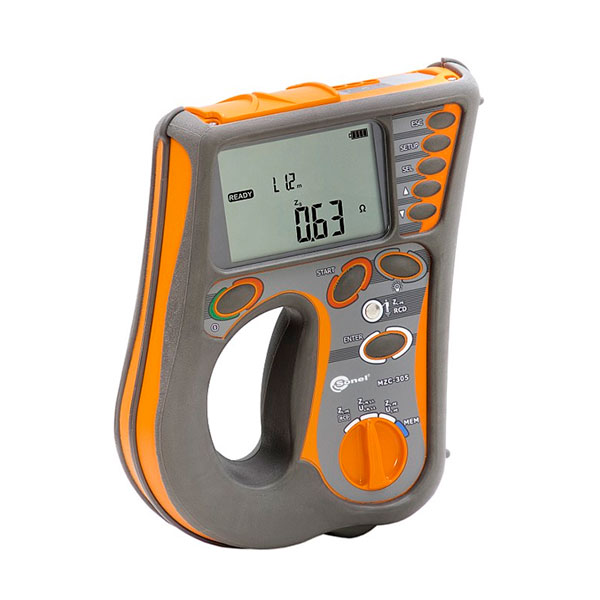

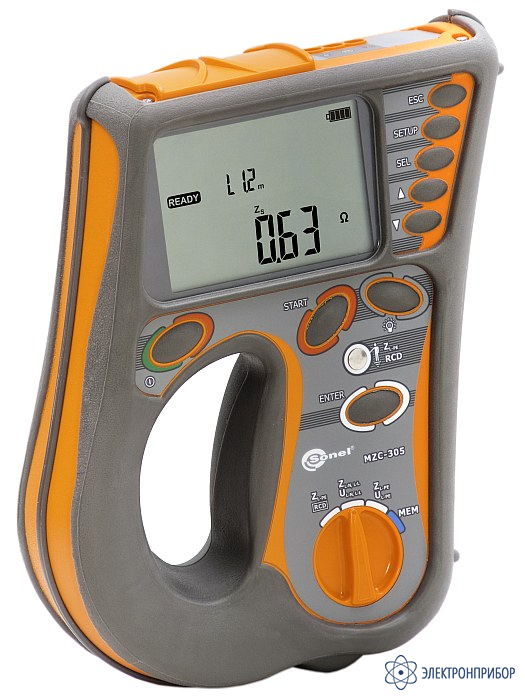

MZC-305 — измеритель параметров цепей электропитания зданий
Код товара: 26683-
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
47341-11 до 16.06.2026
-
Производитель
-
Артикул
WMRUMZC305
Сертификаты
Назначение и область применения измерителя параметров цепей электропитания зданий MZC-305:
Приборы серии MZC – это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.
Прибор MZC-305 рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.
Особенности измерителя параметров цепей электропитания зданий MZC-305:
- Измерение действующего значения фазного и междуфазного напряжения переменного тока;
- Измерение полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
- Измерение полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
- Вычисление активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- Вычисление силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
- Контроль целостности (наличия) нулевого и защитного проводников (до начала измерений).
- Сохранение и передача в компьютер данных измерений и вычислений.
-
-
Технические характеристики измерителя параметров цепей электропитания зданий MZC-305:
Измерение напряжения переменного тока (True RMS) Диапазон Разрешение Основная погрешность 0,0...299,9 В 0,1 В ± (2% и. в. + 6 е. м. р.) 300...500 В 1 В ± (2% и. в. + 2 е. м. р.) Диапазон частоты: 45...65 Гц Измерение частоты Диапазон Разрешение Основная погрешность 45,0...65,0 Гц 0,1 ± (0.1% и. в. + 1 е. м. р.) Измерение параметров петли короткого замыкания ZL-PE, ZL-N, ZL-L Измерение частоты Диапазон измерения согласно IEC 61557 Провод измерительный Диапазон ZS 1,2 м 0,13...1999 Ом 5 м 0,17...1999 Ом 10 м 0,21...1999 Ом 20 м! 0,29...1999 Ом WS-01, -05 0,19...1999 Ом Измерение полного сопротивления петли короткого замыкания ZS Диапазон Разрешение Основная погрешность 0...19.99 Ом 0.01 Ом ± (5% и. в. + 3 е. м. р.) 20,0...199,9 Ом 0,1 Ом 200...1999 Ом 1 Ом Номинальное напряжение сети UnL-N/ UnL-L 220/380 В, 230/400В, 240/415В Рабочий диапазон напряжения 180…270 В (для ZL-PE и ZL-N) и 180…460В (для ZL-L) Номинальная частота сети fn 50 Гц, 60 Гц Рабочий диапазон частоты 45…65 Гц Максимальный измерительный ток для 230В 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс) Измерение активного RS и реактивного XS сопротивления петли короткого замыкания Диапазон Разрешение Основная погрешность 0...19,99 Ом 0.01 Ом ± (5% и. в. + 5 е. м. р.) от ZS 20,0...199,9 Ом 0,1 Ом Рассчитывается и отображается для ZS < 200 Ом Ток короткого замыкания IK петли Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В Диапазон Разрешение Основная погрешность 0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания 2,00...19,99 A 0,01 A 20,0...199,9 A 0,1 A 200...1999 A 1 A 2,00...19,99 кA 0,01 кA 20,0…40,0 кA 0,1 кA Измерение параметров петли короткого замыкания ZL-PE RCD (без срабатывания УЗО) Измерение полного сопротивления петли короткого замыкания ZS Диапазон измерения согласно IEC 61557: 0,5...1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51...1999 Ом для измерительных проводников 5 м, 10 м, 20 м. Диапазон Разрешение Основная погрешность 0...19,99 Ом 0,01 Ом ± (6% и.в. + 10 е.м.р.) 20,0...199,9 Ом 0,1 Ом ± (6% и. в. + 5 е. м. р.) 200...1999 Ом 1 Ом Без отключения УЗО с IΔn ≥ 30 мA Номинальное напряжение сети Un 220 В, 230 В, 240 В Рабочий диапазон напряжений 180…270 В Номинальная частота сети fn 50 Гц, 60 Гц Рабочий диапазон частоты 45…65 Гц Измерение активного RS и реактивного XS сопротивления петли короткого замыкания Диапазон Разрешение Основная погрешность 0..19,99 Ом 0,01 Ом ±(6% + 10 е. м. р.) от ZS 20,0…199,9 Ом 0,1 Ом ±(6% + 5 е. м. р.) от ZS Рассчитывается и отображается для ZS < 200 Ом Ток короткого замыкания IK петли Диапазон согласно IEC 61557 определяется, исходя из значений ZS и номинального напряжения Un=230 В Диапазон Разрешение Основная погрешность 0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания 2,00...19,99 A 0,01 A 20,0...199,9 A 0,1 A 200...1999 A 1 A 2,00...19,99 кA 0,01 кA 20,0…40,0 кA 0,1 кA Низковольтное измерение сопротивления Измерение переходных сопротивлений контактов и проводников током не менее ± 200 мА Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом Диапазон Разрешение Основная погрешность 0...19,99 Ом 0,01 Ом ± (2% и.в. + 3 е.м.р.) 20,0...199,9 Ом 0,1 Ом 200...400 Ом 1 Ом Напряжение на разомкнутых измерительных проводниках 4…9 В Выходной ток при R<2 Ом мин. 200 мA (ISC: 200..250 мA) Компенсация сопротивления измерительных проводников Есть Измерение двунаправленным током Есть Измерение активного сопротивления малым током Диапазон Разрешение Основная погрешность 0,0...199,9 Ом 0,1 Ом ± (2% и. в. + 3 е. м. р.) 200...1999 Ом 1 Ом Напряжение на разомкнутых измерительных проводниках 4…9 В Выходной ток < 8 мA Звуковая индикация при сопротивлении 30 Ом ± 50% Компенсация сопротивления измерительных проводников Есть Дополнительные технические характеристики Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557 Категория безопасности IV 600V (III 1000V), согласно PN-EN 61010-1 Степень защиты корпуса согласно PN-EN 60529 IP54 Питание измерителя щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В LR6 (C) Габаритные размеры 260×190×60 мм Масса измерителя около 2,2 кг Температура хранения –20...+60 °C Рабочая температура 0...+45 °C Время до самовыключения (Auto-OFF) 120 сек Количество измерений Z (для щелочных батареек) >3000 (2 измерения в минуту) Память результатов измерений 990 ячеек, 3500 результатов Интерфейс USB -
Комплект поставки MZC-305
№ Наименование Описание Фото Количество Индекс 1 MZC-305 - измеритель параметров цепей электропитания зданий Приборы серии MZC — это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.

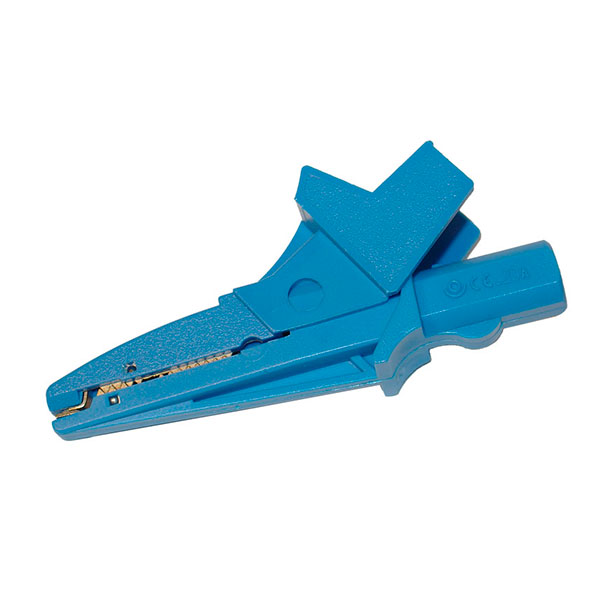

1 WMRUMZC305 2 Зажим «Крокодил» изолированный голубой K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.

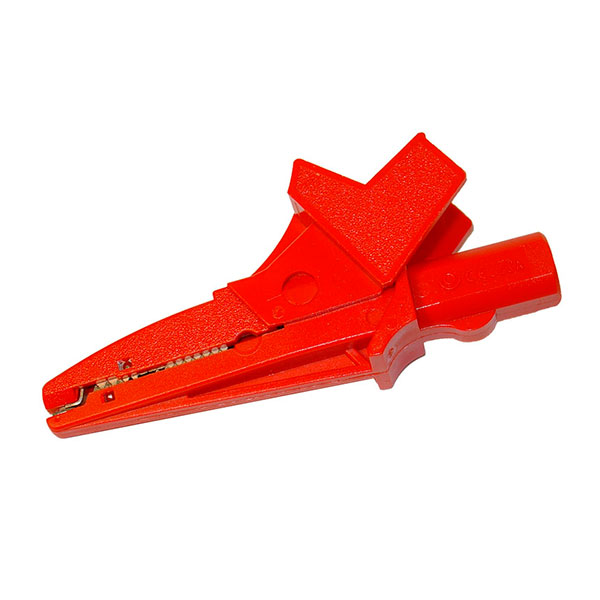

1 WAKROBU20K02 3 Зажим «Крокодил» изолированный красный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.

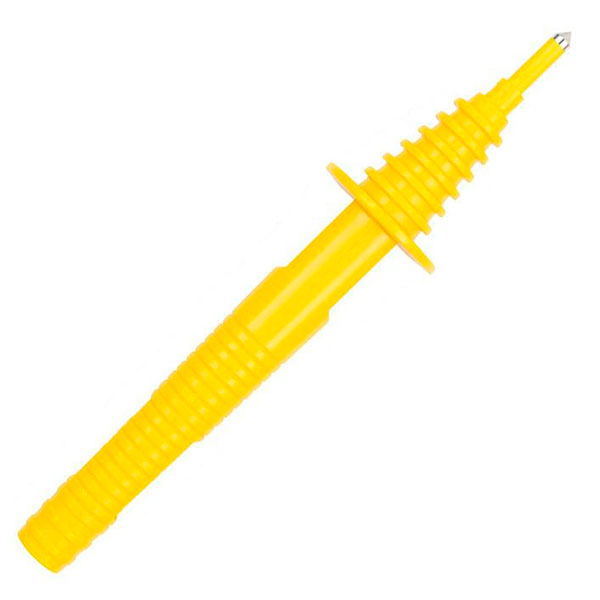

1 WAKRORE20K02 4 Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".
1 WAKROYE20K02 5 Зонд острый с разъемом «банан» голубой Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".
1 WASONBUOGB1 6 Зонд острый с разъемом «банан» красный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан".

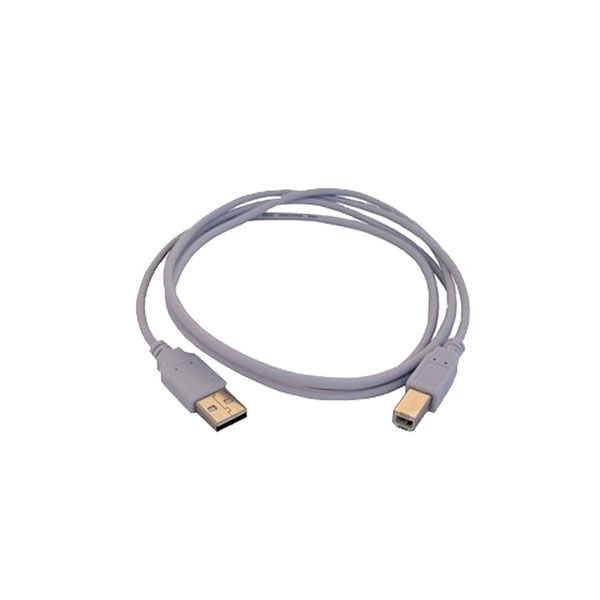

1 WASONREOGB1 7 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт.
1 WAPRZUSB 8 Провод измерительный 1,2 м с разъемами «банан» голубой Предназначен для проведения измерений до 1000 В.
1 WAPRZ1X2BUBB 9 Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В.
1 WAPRZ1X2YEBB 10 Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В.
1 WAPRZ1X2REBB 11 Ремень для переноски прибора M1 Предназначен для переноски прибора. Возможно повесить на шею. Используется с приборами MZC-304, MRP-201, MIC-10, MIC-30, MPI-502.

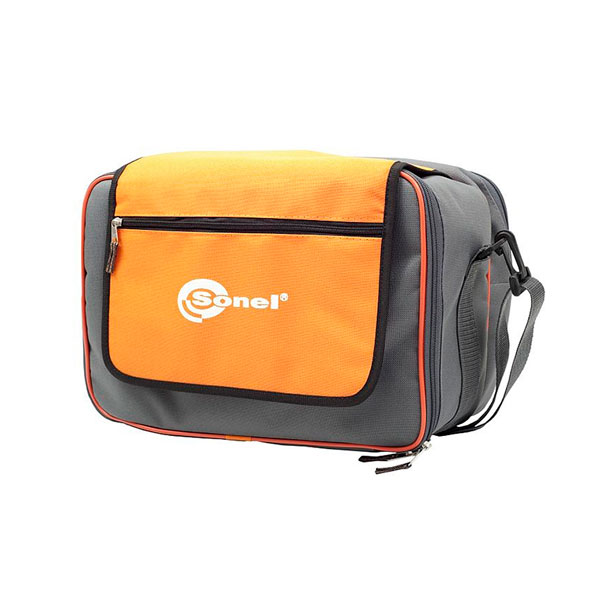

1 WAPOZSZE4 12 Футляр L4 Футляр для переноски прибора и аксессуаров: MIC-2505, MIC-2510, MIC-5005 (для аксессуаров), MIC-5010 (для аксессуаров), MIC-5050 (для аксессуаров), MIC-10k1 (для аксессуаров), MZC-305, MRU-20, MPI-505.
1 WAFUTL4 -
