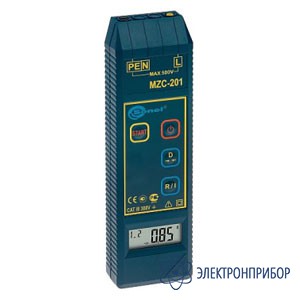

MZC-201 — измеритель параметров цепей фаза-нуль и фаза-фаза электросетей

Код товара: 20211
  • 31382-11

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      31382-11

    • Производитель

      Sonel, Польша

    Назначение и область применения:

    Измеритель MZC-201 предназначен для измерения параметров цепей "фаза-нуль" и "фаза-фаза" электросетей. Прибор MZC-201 может быть рекомендован для проведения электроизмерительных работ в распределительных сетях, на трансформаторных подстанциях, промышленных и других предприятиях, в электрических сетях которых реактивной составляющей полного сопротивления петли короткого замыкания можно пренебречь.

    Основные характеристики прибора MZC-201:

    • измерение активного сопротивления цепей "фаза-фаза" и "фаза-нуль";
    • автоматический расчёт значения ожидаемого тока короткого замыкания для номинального напряжения сети;
    • контроль целостности проводов;
    • измерение сопротивления заземляющих устройств;
    • измерение действующего значения напряжения переменного тока;
    • возможность установки фактической длины измерительных проводов для учёта их сопротивления при расчёте активного сопротивления петли короткого замыкания;
    • автоматический выбор диапазона измерений;
    • проведение измерений без отключения источника питания и защит;
    • время протекания измерительного тока 10 мс;
    • автоматический выбор фазного и междуфазного напряжения при расчётах тока короткого замыкания;
    • автоматическое самовыключение измерителя при его простое в течение 120 секунд;
    • память результата последнего измерения.

    Номинальное напряжение испытуемых цепей:

    • MZC-200- 220/230 В и 380/400 В;
    • MZC-201 - 290/500 В;
    • MZC-202 - 100/170 В;
    • MZC-203 - до 600 В.

    Приборы серии MZC-201, MZC-202 и MZC-203 - поставляются на заказ.

  • Основные технические характеристики измерителя MZC-201:

    Измерение напряжения переменного тока:

    Диапазон Разрешение Основная погрешность
    0 ... 440 В 1 В ± (2% и.в + 2 ед. мл. разряда)

    Входное сопротивление вольтметра: более 200 кОм, частота: 45...65 Гц

    Измерение сопротивления петли короткого замыкания Rs
    Диапазон измерения согласно IEC 61557 для напряжения 196...440 В и фазного угла испытуемой цепи 0...18°)

    Провод измерительный Диапазон измерения Rs
    1,2 м 0,24 ... 200 Ом
    5 м 0,26 ... 200 Ом
    10 м 0,28 ... 200 Ом
    20 м 0,35 ... 200 Ом

    Диапазон отображения сопротивления

    Диапазон отображения Разрешение Основная погрешность
    0 ... 9,99 Ом 0,01 Ом ± (2,5% и. в. + 5 ед. мл. разряда)
    10 ... 99,9 Ом 0,1 Ом ± (2,5% и. в. + 3 ед. мл. разряда)
    100 ... 200 Ом 1 Ом ± (3% и. в. + 3 ед. мл. разряда)

    Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Rs для Un)
    Диапазон измерения согласно IEC 61557 (условия такие же, как для Rs)

    Провод измерительный Диапазон измерения Iк для Un = 220 В Диапазон измерения Iк для Un = 380 В
    1,2 м 1,15 А...976 А 2,00 А...1,69 кА
    5 м 1,15 А...916 А 2,00 А...1,59 кА
    10 м 1,15 А...824 А 2,00 А...1,43 кА
    20 м 1,15 А...671 А 2,00 А...1,16 кА

    Диапазон отображения ожидаемого тока короткого замыкания

    Диапазон отображения Разрешение Основная погрешность
    1,15 А ... 9,99 А 0,01 А Вычисляется исходя из основной погрешности измерения сопротивления петли короткого замыкания
    10 А ... 99,9 А 0,1 А
    100 А ... 999 А 1 А
    1,00 кА ... 9,99 кА 10 А
    10 кА ... 40 кА 100 А

    Контроль целостности проводов

    Порог срабатывания блокировки измерений Основная погрешность определения порога
    3 кОм ± 10 %

    Номинальное напряжение измеряемой цепи Un:

    Напряжение фазное 220 В или 230 В
    Напряжение междуфазное 380 В или 400 В
    Диапазон напряжения, при котором выполнимо измерение петли 180 В ... 440 В
    Номинальная частота измеряемой цепи 50 Гц и 60 Гц (45...65 Гц)

    Дополнительные технические характеристики измерителя MZC-201:

    Наименование параметра Значение
    Габариты (Ш x В x Г) 230 х 67 х 35 мм
    Масса 0,25 кг
    Дисплей жидкокристаллический, 3 цифры высотой 14 мм
    Питание элемент питания 9 В (размеров 6F22, "Крона")
    Температурный диапазон 0 ... +40°C
    Температура хранения -20 ... +60°C
    Время до самовыключения 2 минуты
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности III 300 В согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP40

    Заряда одного алкалинового элемента питания достаточно для проведения 2000 измерений (4 измерения/мин).

  • Комплект поставки MZC-201

    № Наименование Количество
    1. Прибор 1
    2. Зажим «Крокодил» изолированный чёрный K01 (10 А) 1
    3. Документация 1
    4. Провод измерительный 1,2 м с острым зондом желтый (MZC-XXX, MRP-XXX, MIE-500, MRU-XXX) 1
    5. Провод измерительный 1,2 м с острым зондом черный 1
    6. Футляр с ремнем (MZC-200, MZC-300, MZC-303E, MRP-120, MRP-200, MIE-500, MIC-3) 1
    7. Элемент питания 1
