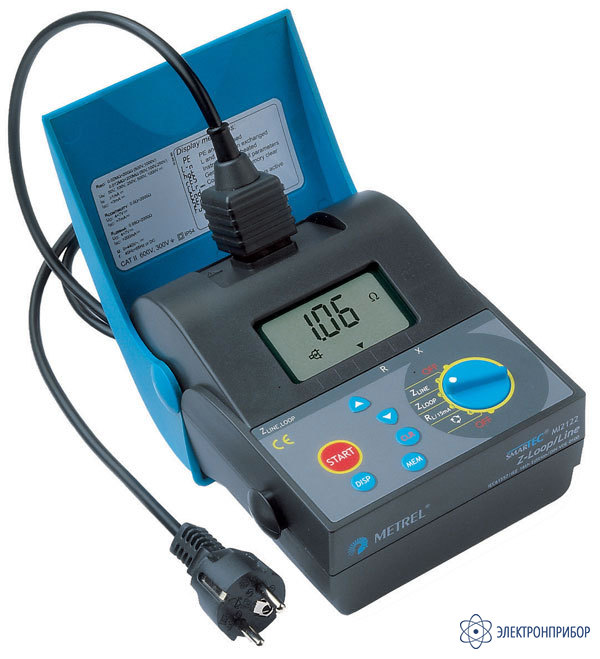

MI 2122 — измеритель полного сопротивления контура и линии

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      32409-06

    • Производитель

      Metrel, Словения

    Назначение измерителя MI 2122:

    MI 2122 Переносной прибор для измерения параметров петли короткого замыкания. Функции: Измерение полного (Z), активного и реактивного сопротивления петли фаза-земля, фаза-ноль, фаза-фаза; Автоматический расчет значения предполагаемого тока короткого замыкания (Ipsc); Измерение напряжения фаза-ноль, фаза-земля; Измерение активного сопротивления контура без отключения УЗО током 15 мА; Проверка последовательности чередования фаз; Характеристики: Высокая точность измерения полного сопротивления благодаря большим значениям испытательного тока; Память на 1000 измерений; Передача данных на компьютер; Масса 0,9 кг.

    Особенности измерителя MI 2122:

    • Измерение полного сопротивления цепи "Ф-Ф", "Ф-Н" и петли "Ф-З" и вычисление ожидаемого тока КЗ;
    • Максимальный тестовый ток 23 А (на 230 В), 40 А (на 400 В), время протекания - не более 10 мс;
    • Измерение полного сопротивления цепи заземления без отключения УЗО (ток 15 мА);
    • Определение правильности подключения и порядка чередования фаз (индикация);
    • Измерение напряжения и частоты;
    • Графический ЖК-дисплей, батарейное питание, автовыключение;
    • Внутренняя память (1000 тестов), интерфейс RS-232;
    • В комплекте все необходимые аксессуары (измерительные провода);
    • Исполнение с двойной изоляцией корпуса (класс 2).
  • Технические характеристики измерителя MI 2122:

    Параметр Значения
    ИЗМЕРЕНИЕ ЧАСТОТЫ НАПРЯЖЕНИЯ
    Диапазон измерений 0 … 264 В, 0… 440 В
    Разрешение 1 В
    Погрешность ± (3,0 % + 3 В)
    Диапазон частот 45-65 Гц, или постоянное напряжение
    ЧЕРЕДОВАНИЕ ФАЗ
    Диапазон измерений 100 … 440 В
    Индикация 1.2.3. или 2.1.3.
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЦЕПИ "ФАЗА-ФАЗА", "ФАЗА-НЕЙТРАЛЬ"
    Диапазон измерений 0,2 - 19,99 Ом; 20,0 -199,9 Ом; 200 -1999 Ом
    Разрешение 0,01 Ом; 0,1 Ом; 1 Ом
    Погрешность ± (5,0 % +5 ед.сч.)
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ПЕТЛИ "ФАЗА-ЗЕМЛЯ"
    Диапазон измерений 0,2… 19,9 Ом; 20…199,9 Ом; 200…1999 Ом
    Разрешение 0,01 Ом; 0,1 Ом; 1 Ом
    Погрешность ± (5,0 % +5 ед.сч.)
    ВЫЧИСЛЕНИЕ ОЖИДАЕМОГО ТОКА КЗ В ЦЕПИ / ШИНЕ (ПЕТЛЯ "Ф-З")
    Диапазон измерений 00,00-19,99 А; 20,0 - 199,9 А; 200 – 1999 А; 2- 9,99 кА; 20 -42,4 кА (24 к – в шине)
    Разрешение 0,01 А; 0,1 А; 1 А; 10 А; 100 А
    Погрешность Определяется по основной погрешности полного сопротивления петли короткого замыкания
    ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЕ ПЕТЛИ "ФАЗА-ЗЕМЛЯ" (БЕЗ ОТКЛЮЧЕНИЯ УЗО)
    Тестовый ток 15 мА
    Диапазон напряжения 100 … 250 В
    Диапазон измерений 20 Ом … 199,9 Ом; 200… 1999 Ом
    Разрешение 0,1 Ом; 1 Ом
    Погрешность ± (5,0 % +5 Ом)
    ОБЩИЕ ДАННЫЕ
    Дисплей ЖК-индикатор монохромный
    Условия эксплуатации 0 °С … 40 °С (отн. влажность < 85%); 10 °С … 30 °С (отн. Влажност 40…60%)
    Объем памяти 1000 тестов
    Напряжение питания 1,5 В × 6 (тип АА) или 1,2 × 6 (аккумуляторов - опция); ресурс батарей не менее 150 часов
    Габаритые размеры 95 × 155 × 190 мм
    Масса 0,9 кг
  • Комплект поставки MI 2122

    Наименование Количество
    1. Измеритель полного сопротивления контура и ли­нии Ml 2122 1
    2. Комплект соединительных проводов 1
    3. Руководство по эксплуатации 1
    4. Методика поверки 1
  • Дополнительная комплектация MI 2122

    • 2 520 руб.
      Добавить к заказу

      A1020, малая мягкая сумка для переноски

      Сумка предназначена для переноски и хранения измерительных принадлежностей.

    • 10 854 руб.
      Добавить к заказу

      A1111, трехфазный адаптер с переключателем

      Трехфазный адаптер предназначен для проведения безопасных измерений параметров электроустановок с трехфазными розетками типа 16A 3CEE (N и PE разделены). С помощью переключателя можно осуществлять переключение функций.
