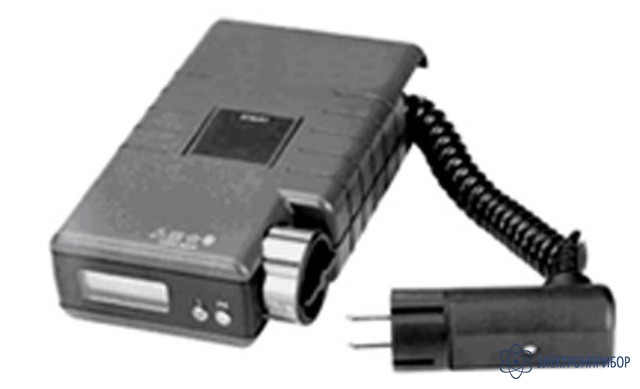

ЕР180 — измеритель сопротивления цепи фаза-ноль

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      21399-01

    • Производитель

      Прочие

    Назначение:

    Прибор ЕР180 предназначен для измерений в сетях переменного тока с фазным напряжением 220 В, частотой 50 Гц с глухозаземленной нейтралью питающего трансформатора:

    • среднеквадратического значения напряжения переменного тока между фазным и нулевым рабочим или между фазным и нулевым защитным проводниками;
    • сопротивления цепи между фазным и нулевым защитным проводником без отключения напряжения в электрической сети.

    Питание прибора ЕР180 осуществляется от измеряемой электрической сети. Прибор позволяет проводить измерения как по трехпроводной (в электорозетках), так и по двухпроводной (в электророзетках и на электроустановках) схеме.

    Принцип работы прибора ЕР 180 основан на измерении падения напряжения на известном сопротивлении при протекании заданного тока. Ток через измеряемую цепь протекает в течение 10 мс, поэтому это не приводит к перегреву цепи и срабатыванию автоматов защиты (кроме УЗО).

    Прибор ЕР 180 внесен в Государственные реестры средств измерительной техники:

    • Украины под номером У1304-00;
    • Российской федерации под номером 21399-01;
    • Республики Беларусь под номером РБ 03 13 1648 02.
  • Технические характеристики прибора ЕР180:

    Диапазон измерения напряжения между фазным и нулевым рабочим проводами, В от 180 до 250
    Диапазон измерения напряжения между фазным и нулевым защитным проводами ("фаза-ноль"), В от 0 до 250
    Предел допускаемой основной погрешности при измерении напряжения между фазным и заземляющим проводами и напряжения между фазным и нулевым проводами ±(2% Ux + 2 ЕМР)
    Входное сопротивление (активное) при измерении напряжения между фазным и нулевым рабочим проводами, кОм, не менее 25
    Входное сопротивление (активное) при измерении напряжения между фазным и нулевым защитным проводами, кОм, не менее 150
    Диапазон измерения сопротивления цепи "фаза-ноль", Ом от 0,1 до 1,0; от 1,0 до 20,0
    Ток нагрузки в течении 10 ±2 мс, А, не более 19
    Время установления показаний, сек, не более 5
    Габаритные размеры, мм 210х130х65
    Масса, кг 0,8
