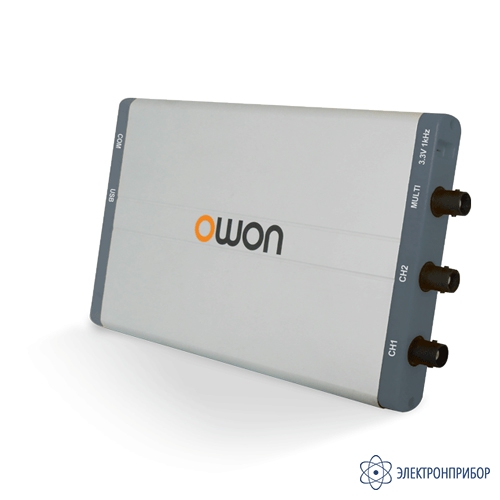

VDS1022I — осциллограф - приставка к ПК

Код товара: 49375
    • Гарантия

      24 месяца

    • Производитель

      OWON, Китай

    • Артикул

      00540

    Описание осциллографа - приставки к ПК VDS1022I:

    Виртуальный цифровой осциллограф VDS1022I имеет гальваническую развязку от ПК по питанию, полосу пропускания 25 МГц и обладает выборкой 100 МВ/с, относится к серии компактных USB-осциллографов серии VDS которая включает двух- и четырехканальные модели с полосой пропускания от 25 МГц до 100 МГц, с выборкой до 1 ГВ/с.

    К особенностям USВ-осциллографа VDS1022I, как впрочем и всей серии OWON VDS относится отличные технические характеристики виртуального осциллографа, а также функциональность программного обеспечения позволяющие реализовать функции свойственные более дорогим стационарным осциллографам.

    Особенность модели VDS1022I - изоляция по питанию и по земле между осциллографом и ПК, а так же повышенное допустимое напряжение на входе 400 В (пик.-пик.)

    Особенности осциллографа - приставки к ПК VDS1022I:

    • Полоса пропускания осциллографа: 25 МГц;
    • 2 канала, дополнительный канал внешней синхронизации;
    • Изолированный USB выход;
    • Частота выборки в реальном времени: 100 МГц;
    • Разрешение 8 бит;
    • Глубина памяти 5к;
    • Коэффициент вертикального отклонения: 5 мВ/дел ~ 5 В/дел;
    • Коэффициент развертки: 5 нс/дел ~ 100 с/дел;
    • Типы развертки: авто, ждущий, однократный;
    • Режимы синхронизации: по фронту, по видеосигналу (PAL, SECAM, NTSC- поле/строка), по скорости нарастания, по длительности импульса, поочередный запуск каналов;
    • Курсорные измерения (ΔU, Δt);
    • Сравнение сигнала с предварительно заданной маской;
    • Автоматические измерения 20 параметров, встроенный частотомер;
    • Математические функции: сложение, вычитание, умножение, деление, БПФ;
    • Максимальное входное напряжение: 40 В (DC+AC, размах);
    • Одновременное отображение результатов БПФ или режима X-Y и сигнала;
    • Автоматическая установка оптимального режима развертки и синхронизации;
    • Программное обеспечение с русскоязычным интерфейсом (Windows XP/Vista/7/8 (32/64 бит)).
  • Технические характеристики осциллографа - приставки к ПК VDS1022I:

    Параметр Значение
    Максимальная частота 25 Мгц
    Количество каналов 2
    Частота дискретизации 100 МВыб/с
    Чувствительность 5 мВ/дел - 5 В/дел
    Коэффициент развертки 5 нс/дел - 100 с/дел
    Максимальная глубина памяти
    Интерфейсы USB 2.0
    Дополнительные характеристики Изолированный USB выход
    Габариты 170 х 120 х 18 мм
    Масса 0,26 кг
  • Комплект поставки VDS1022I

    Наименование Количество
    1 USB-осциллограф VDS1022I 1

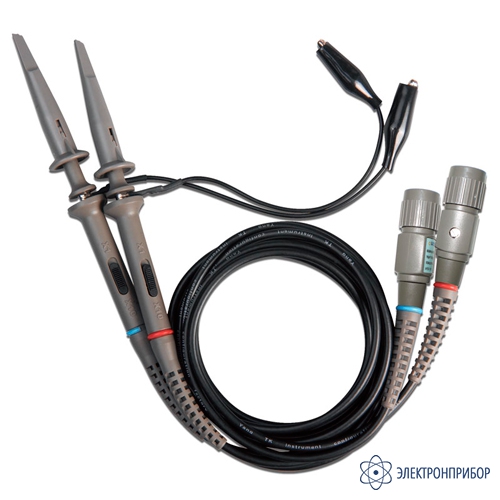

    2 Пробник осциллографический 2
    3 Кабель USB 1
    4 Программное обеспечение, CD-диск 1
    5 Руководство по эксплуатации 1
