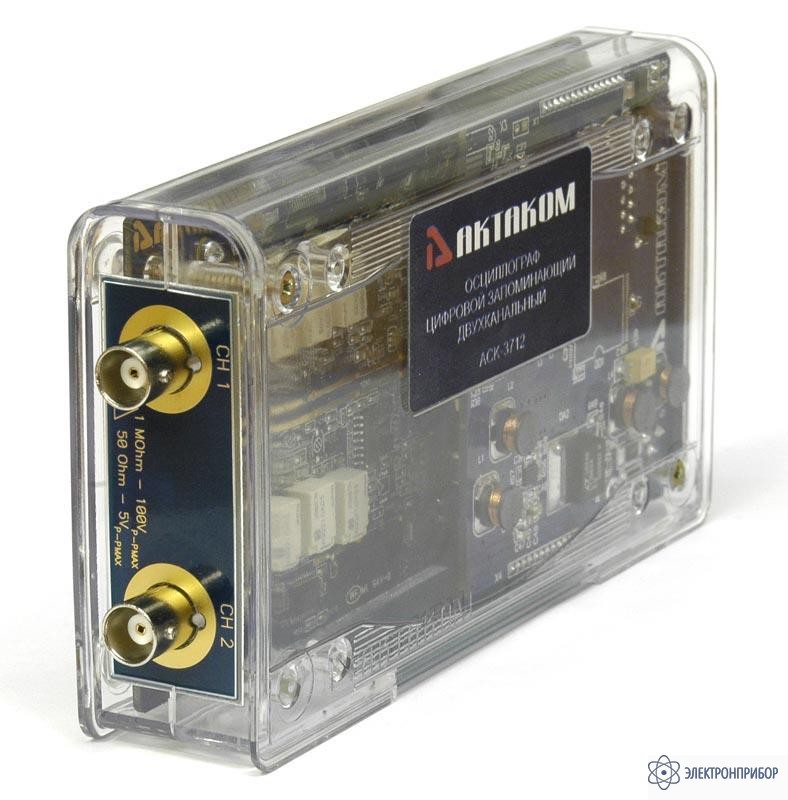

АСК-3712 — двухканальный осциллограф-приставка

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      40253-08

    • Производитель

      АКТАКОМ

    Описание двухканального осциллографа - приставки АСК-3712:

    Миниатюрная модель АСК-3712 2-канального цифрового запоминающего USB осциллографа выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.

    Особенности двухканального осциллографа - приставки АСК-3712:

    • 2 независимых канала с полосой пропускания до 100 МГц;
    • буфер записи до 128 кБ на канал (определяется пользователем);
    • произвольно выбираемая длина предзаписи/послезаписи;
    • высокая чувствительность (от 10 мВ/дел);
    • автоматическая настройка на входные сигналы;
    • большой выбор курсорных и автоматических измерений;
    • статистические измерения и построение гистограмм;
    • анализатор спектра (БПФ);
    • цифровой люминофор;
    • аварийная сигнализация;
    • подключение к ПК через USB 2.0;
    • вх./вых. внешней синхронизации (совместимость - ТТЛ).
  • Технические характеристики двухканального осциллографа - приставки АСК-3712:

    Параметр Значение
    Частота дискретизации (стробоскопический режим) 10 ГГц
    Частота дискретизации (режим реального времени) 100 МГц
    Коэффициент вертикального отклонения 10 мВ/дел...10 В/дел с шагом 1-2-5
    Разрешение 8 бит
    Частотный диапазон по уровню –3 дБ 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
    Входное сопротивление 1 МОм или 50 Ом
    Максимальное входное напряжение ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом
    Минимальный период повторения синхронизирующего импульса 20 нс
    Минимальная длительность синхронизирующего импульса 10 нс
    Диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел
    Калибратор 1 кГц, 3 В от пика до пика
    Питание +5 В
    Масса 0,19 кг
    Габаритные размеры 150x85x32 мм
  • Комплект поставки АСК-3712

    Наименование Количество
    1 Двухканальный осциллограф-приставка АСК-3712 1
    2 Краткая инструкция 1
    3 Полное руководство по эксплуатации (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора) 1
    4 Программное обеспечение 1
