АСК-3712 1Т, АСК 3712 1Т, АСК37121Т

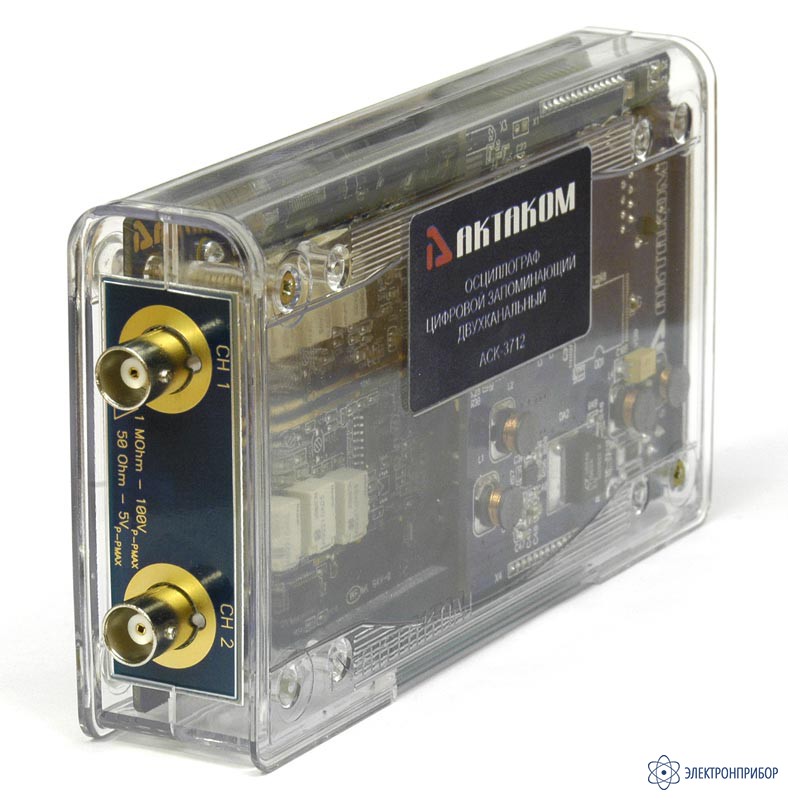

АСК-3712 1Т — двухканальный USB осциллограф - приставка

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Описание двухканального USB осциллографа - приставки АСК-3712 1Т:

    Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа АСК-3712 1Т выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.

    Особенности двухканального USB осциллографа - приставки АСК-3712 1Т:

    • 2 независимых канала с полосой пропускания до 100 МГц;
    • Буфер записи до 512 кБ на канал (определяется пользователем);
    • Произвольно выбираемая длина предзаписи/послезаписи;
    • Высокая чувствительность (от 10 мВ/дел);
    • Автоматическая настройка на входные сигналы;
    • Расширенные режимы синхронизации;
    • Большой выбор курсорных и автоматических измерений;
    • Статистические измерения и построение гистограмм;
    • Анализатор спектра (БПФ);
    • Цифровой люминофор;
    • Аварийная сигнализация;
    • Подключение к ПК через USB 2.0;
    • Вход/Выход внешней синхронизации (совместимость - ТТЛ).
  • Технические характеристики двухканального USB осциллографа - приставки АСК-3712 1Т:

    Параметр Значение
    Частота дискретизации 10 ГГц (Стробоскопический режим)
    100 МГц (Режим реального времени)
    Коэффициент вертикального отклонения 10 мВ/дел...10 В/дел с шагом 1-2-5
    Разрешение 8 бит
    Частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
    Входное сопротивление 1 МОм или 50 Ом
    Максимальное входное напряжение ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом
    Минимальный период повторения синхронизирующего импульса 20 нс
    Минимальная длительность синхронизирующего импульса 10 нс
    Параметры входного сигнала обеспечения расширенной синхронизации по входам «СН1», «СН2» (применительно к импульсу прямоугольной формы) амплитуда - не менее 20 мВ, длительность - не менее 50 нс, период повторения - не менее 50 нс
    Диапазон значений коэффициента развертки 10 нс/Дел....0,1 с/Дел
    Калибратор 1 кГц, 3 В от пика до пика
    Питание +5 В
    Масса 0,19 кг
    Габаритные размеры 150x85x32 мм
  • Комплект поставки АСК-3712 1Т

    Наименование Количество
    1 Двухканальный USB осциллограф - приставка АСК-3712 1Т 1
    2 Краткая инструкция 1
    3 Полное руководство по эксплуатации (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора) 1
    4 Программное обеспечение 1
  • Дополнительная комплектация АСК-3712 1Т
