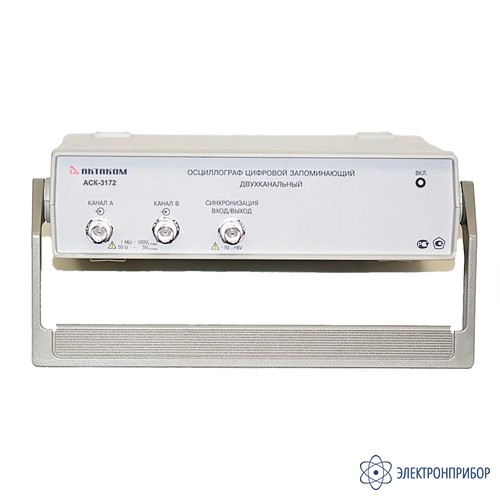

АСК-3172 — осциллограф цифровой запоминающий - приставка к ПК

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      40253-08

    • Производитель

      АКТАКОМ

    Назначение осциллографа цифрового запоминающего АСК-3172:

    Профессиональная модель 2-канального цифрового запоминающего осциллографа АСК-3172 выполнена в виде приставки к ПК. Подключаются через USB-порт или 10/100BASE-T (LAN)-коммутатор. Выдающиеся технические параметры, мощные программные опции и удобный интерфейс делают эту серию лидером в своем классе.серию лидером в своем классе.

    Особенности осциллографа цифрового запоминающего АСК-3172:

    • 2 независимых канала с полосой пропускания до 100 МГц;
    • буфер записи 128 кБ на канал;
    • произвольно выбираемая длина предзаписи/послезаписи;
    • высокая чувствительность (от 2 мВ/дел);
    • автоматическая настройка на входные сигналы;
    • автоматическая идентификация пробника (щупа);
    • большой выбор курсорных и автоматических измерений;
    • статистические измерения и построение гистограмм (опция);
    • спектроанализатор (БПФ) (опция);
    • цифровой люминофор (опция);
    • аварийная сигнализация (опция);
    • подключение к ПК через USB 1.1 или 10/100BASE-T (LAN) - 4 гнезда.
  • Технические характеристики осциллографа цифрового запоминающего АСК-3172:

    Параметр Значение
    Частота дискретизации (стробоскопический режим) 10 ГГц
    Частота дискретизации (режим реального времени) 100 МГц
    Коэффициент вертикального отклонения 2 мВ/дел...10 В/дел с шагом 1-2-5
    Разрешение 8 бит
    Частотный диапазон по уровню –3 дБ 0 Гц...100 МГц (DC), 1,2 Гц...100 МГц (AC)
    Входное сопротивление 1 МОм или 50 Ом
    Максимальное входное напряжение ±100 В (RВХ=1 МОм)
    Минимальный период повторения синхронизирующего импульса 20 нс
    Минимальная длительность синхронизирующего импульса 10 нс
    Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В с частотой среза 3,5 МГц
    Диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел
    Калибратор 1 кГц, 3 В от пика до пика
    Питание +6 В / ~220 В / 50 Гц, не более 20/30 Вт
    Масса 1,15 кг
    Габаритные размеры 210x70x260 мм
  • Комплект поставки АСК-3172

    Наименование Количество
    1 Осциллограф цифровой запоминающий - приставка к ПК АСК-3172 1
    2 USB кабель для соединения прибора с ПК 1
    3 Сетевой адаптер 1
    4 Руководство по эксплуатации 1
    5 Паспорт 1
    6 Программное обеспечение (не имеет физического носителя и может быть загружено после приобретения и регистрации прибора с указанием серийного номера прибора) 1
  • Дополнительная комплектация АСК-3172
