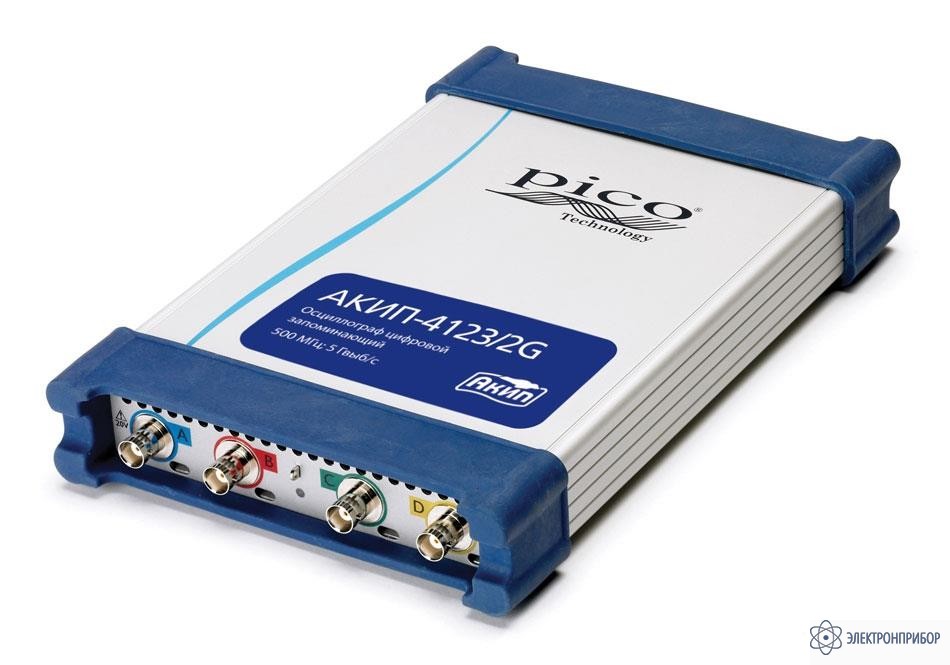

АКИП-4123 — цифровой запоминающий USB-осциллограф

Код товара: 31311
    • Гарантия

      60 месяцев

    • Производитель

      АКИП

    Особенности цифрового запоминающего USB-осциллографа АКИП-4123

    • «3 в 1»: осциллограф, анализатор спектра, генератор сигналов СПФ
    • Осциллограф: 4 канала
    • Полоса пропускания: 250 МГц
    • Максимальная частота дискретизации: 5 ГГц для однократного сигнала (эквивалентная 50 ГГц)
    • Максимальный объем памяти (в 1 канальном режиме) до 1 Гвыб
    • Автоматические измерения (26 параметров); курсорные измерения (ΔU; ΔT)
    • Анализатор спектра до 500 МГц (БПФ при длине памяти 1 Мб)
    • Допусковый контроль (тест по маске), декодирование сигналов CAN-шин
    • Генератор стандартных сигналов: синус, меандр, треугольник, пила (нараст/спад), Sin X/x, колоколообразный, шум, пост. напряжение /DC (одновременно с осциллографом!)
    • Сохранение 10.000 осциллограмм во внутр. буфер, цифровая растяжка (x100.000.000)
    • Интерфейс USB (управление от внешнего ПК), ПО под управлением ОС WIN XP SP2, Vista и WIN 7
    • Доп.канал интерфейса «Aux I/O» (вход/выход)

    USB осциллограф АКИП-4123, содержащий встроенный генератор сигналов (стандартных и СПФ) поддерживает функцию одновременной работы генератора и осциллографа по различным вх. каналам.

  • Технические характеристики цифрового запоминающего USB-осциллографа АКИП-4123:

    Параметр Значение
    Канал вертикального отклонения
    Число каналов 4
    Полоса пропускания (-3 дБ) 0…250 МГц
    Коэффициент отклонения (Коткл.) 10 мВ/дел…4 В/дел
    Погрешность уст. Коткл. ± 3%
    Время нарастания 1,0 нс
    Входной импеданс 1 МОм/15 пФ; 50 Ом
    Максимальное входное напряжение 20 В – 1 МОм; 5 В – 50 Ом
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 10 нс - 1000 с/дел
    Погрешность установки Кразв. ±5 ppm (±0,0005 %)
    Режимы работы Основной, ZOOM, самописец, X-Y
    Синхронизация
    Источники синхросигнала Любой из 4-х каналов, AUX
    Условия запуска развертки Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия, рант
    Режим запуска Автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит (12 бит в режиме увеличения разрешения (ERES))
    Частота дискретизации 5 ГГц (при объединении)
    Эквивалентная частота дискретизации 50 ГГц
    Интерполяция Линейная, Sin X / X
    Режимы сбора данных Выборка, послесвеч., цифровой самописец
    Курсорные измерения
    Виды измерений ΔU; ΔT; 1/ΔT
    Автоматические измерения
    По вертикали Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
    Анализатор спектра
    Диапазон входных частот 0…250 МГц
    Индикация спектрограммы Амплитуда, удержание пика, среднее значение
    Тип окна наблюдения Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
    Глубина БПФ 2…1048576 точек
    Функциональный генератор
    Формы выходных сигналов Синус, меандр, треугольник, постоянное напряжение (DC)
    Диапазон частот 0,03 Гц … 20 МГц
    Разрешение ЦАП 12 бит
    Выходной уровень 250 мВ … 2 В; погрешность 1%, на нагрузке 50 Ом
    Калибратор
    Выход калибровки пробников Меандр 1 кГц, 2 Впик-пик, 600 Ом
    Декодирование
    Скорость передачи данных 10 кб/с … 1 Мб/с
    Пороговый уровень Настраиваемый
    Формат данных CAN, LIN, I2C, UART/RS-232, SPI
    Допусковой контроль
    Горизонтальное разрешение 1000 … 10000 точек
    Статистика (Годен/Не годен) В допуске, не в допуске, общее кол-во тестов
    Общие данные
    Источник питания 6В ±5%, потребляемый ток 2,5 А (адаптер напряжения AC/DC)
    Интерфейс USB 2.0 (совместимый с USB 1.1)
    Габаритные размеры 170 × 255 × 40 мм
    Масса 1,0 кг
  • Комплект поставки АКИП-4123

    Наименование Количество
    Цифровой запоминающий USB-осциллограф АКИП-4123 1
    Кабель USB 1
    Адаптер питания 1
    ПО на CD- диске 1
    Руководство по эксплуатации на CD- диске 1
    Пробник 4
    Футляр - кейс 1
