АКИП-4106 — цифровой запоминающий USB-осциллограф

Сохранить в PDF Распечатать
    • Гарантия

      60 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      44361-10

    • Производитель

      АКИП

    Описание осциллографа АКИП-4106:

    АКИП-4106 и АКИП-4106/1 представляют собой цифровые запоминающие одноканальные осциллографы (ЦЗО) реального времени на базе ПК с полосами пропускания 10 МГц и 25 МГц соответственно, которые идеально подходят всем специалистам, кто ищет лёгкий в использовании, недорогой и главное ультракомпактный осциллограф.

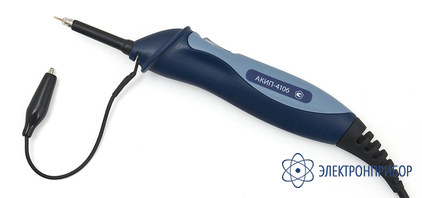

    USB-осциллографы имеют эргономичный дизайн: конструкция карандашного типа с соединительным кабелем 2 м. Компактный моноблочный корпус совмещён со встроенным щупом-пробником. Одновременно с включением осциллографа по шине USB включается светодиодный фонарик на конце измерительного щупа для подсветки рабочей зоны, благодаря которому можно подключиться к намеченной точке печатной платы даже в труднодоступных или слабоосвещённых местах. Для экономии электроэнергии (актуально при работе с ноутбука) фонарик можно отключить в настройках программного обеспечения. Входной импеданс составляет 1 МОм (± 2 %) / (20 ± 3) пФ. Вес осциллографа всего 100 г. Управление по интерфейсу USB 2.0 (совместимо с USB 1.1).

    Осциллографы выполнены на базе 8 битного АЦП с частотой дискретизации 50 МГц у модели АКИП-4106 и 100 МГц у АКИП-4106/1. Программно-аппаратная реализация обеспечивает: длину записи 8 кБ/24 кБ, более 10 видов автоматических измерений параметров входного сигнала, курсорные измерения (Δt, ΔV), память для сохранения осциллограмм (1000 ячеек, запись и вызов), математическую обработку (5 функций), режим XY.

    Питание осциллографов осуществляется от ПК по шине USB, поэтому приборы получились лёгкими и удобными для портативного применения. Игла-наконечник пробника является съёмной и при необходимости может быть легко заменена при износе, поломке или утере. В комплекте поставки переходник-адаптер, позволяющий зафиксировать корпус осциллографа и подключиться, например, к генератору сигналов или другому тестируемому устройству, имеющему стандартный выход (BNC-мама).

    Благодаря технологии plug-and-play работать с осциллографом АКИП-4106 и АКИП-4106/1 очень просто: достаточно подключить осциллограф в USB порт и можно начинать его эксплуатацию, без каких либо дополнительных источников питания, делителей и сложных процедур установки.

    Работа с осциллографом производится всего одной рукой при помощи единственной кнопки «Автонастройка». Для включения прибора достаточно нажать эту кнопку, которая предназначенная для автоматической установки размеров изображения и выбора наиболее оптимального режима работы схемы синхронизации (параметров развёртки, запуска и коэффициентов отклонения), что обеспечивает устойчивое отображение входного сигнала на экране ПК.

    Особенности осциллографа АКИП-4106:

    • «2 в 1»: портативный осциллограф «карандашного типа» и анализатор спектра;
    • 1 входной канал, полосы пропускания: 10 МГц;
    • Максимальная частота дискретизации: 100 МГц, эквивалентная 2 ГГц;
    • Длина памяти 8 кБ;
    • Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT);
    • Быстрое преобразование Фурье (БПФ);
    • Интерполяция: линейная, Sin X/ X;
    • Режим послесвечения с накоплением;
    • Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер);
    • Совместимость с ПО Picolog;
    • Интерфейс USB, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.);
    • Питание и управление по USB от внешнего ПК.
  • Технические характеристики осциллографа АКИП-4106:

    Параметр Значения
    КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
    Полоса пропускания (-3 дБ) 10 МГц
    Коэффициент отклонения (Коткл) 100 мВ/дел ... 20 В/дел (шаг 1-2-5), плавная регулировка
    Погрешность установки Коткл ±3%
    Время нарастания <35 нс
    Входной импеданс 1 МОм (±2%) / (20 ±3 пФ)
    Максимальное входное напряжение 50 Вср.кв.
    КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
    Коэффициент развертки (Кразв) 10 нс ... 50 с/дел
    Погрешность установки Кразв ±0,01%
    Режимы работы основной, окно, ZOOM окна, X-Y
    СИНХРОНИЗАЦИЯ
    Режимы запуска развертки Фронт (нарастающий или спадающий)
    Режим запуска автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля
    АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
    Разрешение по вертикали 8 бит
    Максимальная частота дискретизации 50 МГц
    Эквивалентная частота дискретизации 1 ГГц
    Длина записи
    Внутренний буфер 0 ... 1000 осциллограм (запись и воспроизведение)
    Интерполяция Линейная, sin x/x
    Режимы сбора данных выборка, усреднение, послесвечение, цифровой самописец
    КУРСОРНЫЕ ИЗМЕРЕНИЯ
    Функции DU, DT, 1/DT
    АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ
    По вертикали пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
    По горизонтали частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка
    АНАЛИЗАТОР СПЕКТРА
    Диапазон входных частот 0 ... 10 МГц
    Количество точек (интервал) 4096
    Индикация спектрограммы амплитуда, удержание пика, среднее значение
    Тип окна наблюдения прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса
    ВНЕШНИЙ ДИСПЛЕЙ
    Разрешение поддержка до 4000 точек по горизонтали
    Стиль отображения реальное время, цифровое окрашивание, аналоговая интенсивность
    ОБЩИЕ ДАННЫЕ
    Источник питания от ПК по шине USB, 300 мА
    Интерфейс USB 2.0 (совместимый с USB 1.1)
    Габаритные размеры 220 х 32 х 32
    Масса 0,1 кг
  • Комплект поставки АКИП-4106

    Наименование Количество
    1 Цифровой запоминающий USB-осциллограф АКИП-4106 1
    2 ПО на CD-диске 1
    3 Мини-футляр 1
    4 Руководство по эксплуатации 1
