ADS3062, ADS 3062

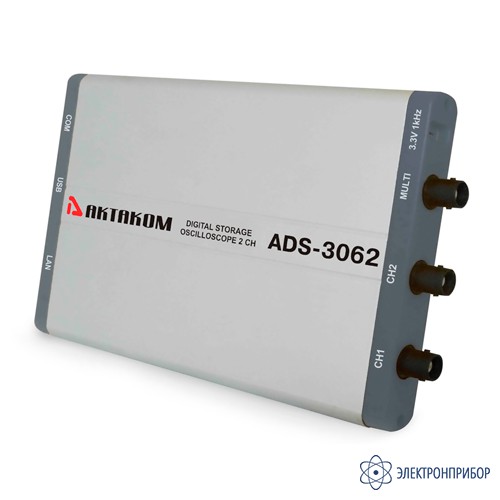

ADS-3062 — двухканальный осциллограф-приставка

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Особенности двухканального осциллографа - приставки ADS-3062:

    Осциллограф ADS-3062 - это первый цифровой USB осциллограф с глубиной записи 10 миллионов точек на канал. Осциллограф имеет поплосу пропускания 60 МГц при большой частоте дискретизации до 500 Мвыб/с. Отличительной чертой ADS-3062L является ультратонкий (всего 18 мм) корпус. Цифровой осциллограф ADS-3062 функционально схож с серией цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV. USB интерфейс.

  • Технические характеристики двухканального осциллографа - приставки ADS-3062:

    Параметр Значение
    Полоса пропускания 60 MГц
    Количество каналов 2 + внешний запуск
    Регистрация Режим Обычный, пиковый детектор, усреднение
    Макс. дискретизация (реальное время) 500 Мвыб/сек (250 Mвыб/сек - 2 канала)
    Вход Связь по входу закрытый
    Входной импеданс 1 MΩ±2% в параллель 10 пФ±5 пФ
    Учет ослабления пробников 1X, 10X, 100X, 1000X
    Максимальное входное напряжение 40 Вп-п (DC + AC пик-пик)
    Ограничение полосы пропускания полный диапазон
    Изолированность каналов 50 Гц: 100 : 1; 10 МГц: 40 : 1
    Задержка между каналами (типичное) 150 пс
    Интерполяция (sin x)/x
    Глубина записи 10 M точек
    Коэффициент развертки 5 нс/дел ~ 100 с/дел, с шагом 1~2~5
    Погрешность времени выборки и времени задержки ±100 ppm
    Погрешность измерения интервалов (DC~100 МГц) однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
    усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
    Параметры вертикальной системы АЦП 8 бит
    Вертикальное отклонение 5 мВ/дел ~ 5 В/дел
    Полоса пропускания для аналогового периодического сигнала 60 МГц
    Полоса пропускания для однократного сигнала Полный диапазон
    Низкочастотный предел ≥5 Гц ( на входе, закрытый вход, -3dB)
    Время нарастания (60 МГц) ≤5.8 нс (типичное)
    Погрешность коэф.усиления ±3%
    Погрешность коэф.усиления (усреднения) Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
    Измерения Курсорные ΔV и ΔT между курсорами
    Автоматические Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B­, DelayA→B¯, +Width, -Width, +Duty, -Duty
    Математические операции +, -, *, /, FFT
    Фигуры Лиссажу Диапазон Полный
    Сдвиг фаз ±3 градуса
    Система запуска Режим запуска Однократный, обычный, авто
    Тип запуска Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания, поочередный запуск
    Запуск по видеосигналу NTSC, PAL и SECAM
    Диапазон установки уровня запуска ±5 делений от центра экрана
    Интерфейс USB 2.0
    Входы/выходы Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц)
    Питание от USB порта или сетевой адаптер 5 В/ 1А
    Потребляемая мощность менее 5 Вт
    Габаритные размеры 190 мм × 120 мм × 18 мм (Д*В*Г)
    Вес около 260 гр
  • Комплект поставки ADS-3062

    Наименование Количество
    1. Четырехканальный USB осциллограф - приставка ADS-3062 1
    2. USB-кабель 1
    3. Осциллографический щуп 2
    4. Программное обеспечение* 1
    5. Руководство по эксплуатации (краткая инструкция) 1
    6. Упаковочная тара 1

    *Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя, после приобретения и регистрации прибора с указанием серийного номера.
