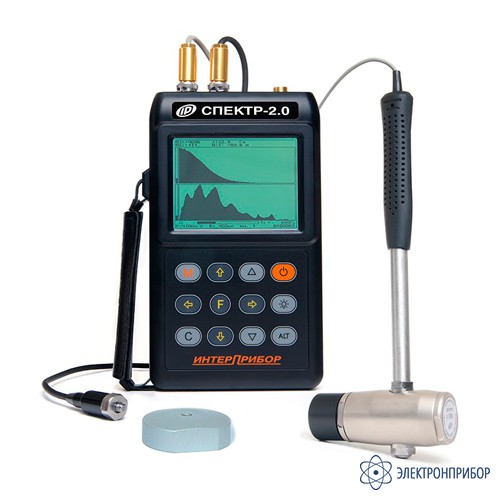

СПЕКТР-2.0 — измеритель длины свай

Код товара: 45360
    • Гарантия

      18 месяцев

    Описание измерителя длины свай СПЕКТР-2.0:

    При проведении работ на существующих свайных полях или создании фундаментов из свай требуется обеспечение контроля за соблюдением параметров заглубления элементов основания, а также проведение подробных дефектоскопических исследований, позволяющих своевременно выявить и устранить любые угрозы, способные повлиять на безопасность эксплуатации объекта в будущем. Именно на решение этих задач и ориентирована работа прибора СПЕКТР-2.0.С его помощью можно:

    • Установить глубину залегания свай при приёмке выполненных работ или при отсутствии технической документации на объект незавершенного строительства;
    • Обеспечить проведение дефектоскопических исследований без повреждения конструкции фундамента;
    • Установить целостность и наличие дефектов в свайных полях с изменившимся уклоном отдельных элементов.

    Все эти измерения может осуществить прибор для определения длины свай, работающий по принципу виброакустического воздействия. При возбуждении ударной волны СПЕКТР-2.0 считывает показания образовавшегося виброакустического отклика и его донного отражения и использует для анализа полученный временной интервал. Причем за основу (эталон) измерения принимается расчетная формула, результаты предыдущих измерений либо точные данные, полученные согласно параметрам технической документации. Работа прибора СПЕКТР-2.0 регламентируется стандартом ASTM-D5882-07 и ориентирована на проведение измерений на отдельных сваях, буронабивных и железобетонных свайных полях, а также на исследование набивных труб из бетона, используемых при создании фундаментов. Основными направлениями его применения являются:

    • Проведение измерений параметров свайных конструкций;
    • Дефектоскопия объектов строительства.

    Таким образом, прибор СПЕКТР-2.0 является незаменимым инструментом при проведении строительных, реконструкционных и реставрационных работ. В линейке приборов СПЕКТР это бюджетный вариант прибора, тем не менее этот прибор позволяет решать задачи различной сложности.

    Назначение измерителя длины свай СПЕКТР-2.0:

    • СПЕКТР-2.0 предназначен для виброакустической диагностики железобетонных и буронабивных свай, набивных бетонных труб в соответствии со стандартом ASTM-D5882-07;
    • Прибор используют для определения длины свай, обнаружение и локализации дефектов;
    • Возможно использование для дефектоскопии различных объектов по их реакции на ударное воздействие (при наличии специализированных методик).

    Основные функции измерителя длины свай СПЕКТР-2.0:

    • Синхронная запись сигналов виброакустических датчиков и ударного импульса с автоматическим и ручным запуском одновременно по 2 каналам;
    • Оценка длины свай;
    • Синхронное разложение записанных сигналов по 1000 линиям спектра;
    • Анализ временных и спектральных характеристик сигналов в режимах осциллографа раздельно и одновременно по 2 каналам;
    • Выбор пользователем параметров настройки и режимов работы;
    • Возможность учёта параметров ударного импульса и профиля грунтов;
    • Архивация 10 тысяч протоколов измерений, в т.ч. процессов и спектров;
    • Русский и английский язык меню и текстовых сообщений;
    • USB-интерфейс, сервисная компьютерная программа.

    Особенности измерителя длины свай СПЕКТР-2.0:

    • Полностью цифровой тракт прибора с широким динамическим диапазоном и эффективным подавлением помех обеспечивает предварительный анализ формы и спектра ударного воздействия, а также реакции сваи одновременно во временной и спектральной областях;
    • После переноса измерений на ПК компьютерная программа выполняет:
      • преобразование сигналов (экспоненциальное усиление, интегрирование, ...) и их дополнительную обработку со спектральным разрешением до 8 тыс. линий;
      • вычисление длины свай (или расстояние до дефекта) и оценку достоверности полученных результатов;
      • документирование результатов, экспорт в текстовый и звуковой форматы;
    • Малые габариты и вес.

    Сервисная компьютерная программа:

    • Перенос результатов измерений в ПК;
    • Архивация, документирование и обработка результатов;
    • Дополнительная обработка процессов со спектральным разрешением 8 тыс. линий;
    • Интегрирование сигналов;
    • Оценка степени достоверности результатов;
    • Вычисление длины свай или расстояния до дефекта;
    • Экспорт в звуковой и текстовый форматы.
  • Технические характеристики измерителя длины свай СПЕКТР-2.0:

    Параметр Значение
    Количество каналов регистрации 2
    Отношение сигнал/шум, дБ 82
    Диапазоны частот, Гц 10...5700 / 11000 / 23000
    Частоты дискретизации, кГц 11,7; 23,4; 46,9
    Число отсчетов 2048...16384
    Количество линий в спектре 1000
    Время записи процесса, с 0,044...1,4
    Карта памяти до 2 Гбайт
    Время непрерывной работы, ч 24
    Габаритные размеры электронного блока, мм 190x110x32
    Габаритные размеры вибродатчиков, мм Ø30x37
    Масса электронного блока, кг 0,3
    Масса вибродатчиков, кг 0,15
  • Комплект поставки СПЕКТР-2.0

    Наименование Количество
    1 Блок электронный 1
    2 Чехол 1
    3 Датчик виброускорения ВД-608 А11 1
    4 Платформа для датчика виброускорения 1
    5 Молоток 1
    6 Аккумуляторы АА 3
    7 Зарядное устройство 1
    8 Кабель USB 1
    9 Программа связи с ПК на "Flash-визитке" 1
    10 Сумка 1

    11
    Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)*
    1
    12 Сертификат о калибровке 1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
