ЛВМ МЭ-Аудит — лаборатория высоковольтная метрологическая

Сохранить в PDF Распечатать
  • Назначение и область применения лаборатории высоковольтной метрологической ЛВМ МЭ-Аудит:

    Лаборатория высоковольтная метрологическая серии МЭ-Аудит (далее - ЛВМ) предназначена для первичной и периодичной поверки на местах эксплуатации следующих средств измерений (СИ), входящих в состав автоматизированных информационно-измерительных систем (АИИС) коммерческого учета электрической энергии (КУЭ) или неавтоматизированных узлов учета:

    • Измерительных трансформаторов напряжения (ТН) классов точности 0,2 и менее точных с номинальными первичными напряжениями от 3 до 110 кВ при нагрузках, нормированных ГОСТ, и при реальных нагрузках на узле учета;
    • Измерительных трансформаторов тока (ТТ) классов точности 0,2S и менее точных с номинальными первичными токами от 100 до 5000А (включая высоковольтные трансформаторы для линий 300 кВ) при нагрузках, нормированных ГОСТ и при реальных нагрузках на узле учета;
    • Однофазных и трехфазных электронных и индукционных счетчиков электрической активной и реактивной энергии классов точности 0,5S и менее точных;
    • Вспомогательных СИ: амперметров, вольтметром, ваттметров, измерительных преобразователей напряжения, тока и мощности, классов точности 0,5 и менее точных, используемых на узле учета электроэнергии;
    • Для измерения параметров вторичных цепей поверяемых трансформаторов напряжения и тока;
    • Для определения потерь во вторичных цепях трансформаторов напряжения;
    • Для измерения показателей качества электрической энергии в соответствии с требованиями ГОСТ 13109-97 и (или) ГОСТ Р 54149-2010.

    Область применения ЛВМ - комплексная метрологическая аттестаций узлов (систем) коммерческого учета электрической энергии.

    Конструкция лаборатории высоковольтной метрологической ЛВМ МЭ-Аудит:

    Оборудование ЛВМ МЭ-Аудит выполнено в виде отдельных блоков на рамах и в защитных пластиковых боксах.
    Особенности конструкции блоков ЛВМ:

    • специальные крепления в грузовом отсеке ЛВМ;
    • малая масса и габариты для доставки к месту проведения работ (для этого достаточно 2-х человек).

    Назнаение метрологической лаборатории ЛВМ МЭ-Аудит:

    Метрологическая лаборатория ЛВМ МЭ-Аудит предназначена для решения таких задач, как поверка и калибровка средств измерения с целью приведения их в полное соответствие со стандартами и нормативами ГСИ и Ростехрегулирования, а также с Федеральным законом N 102-ФЗ.

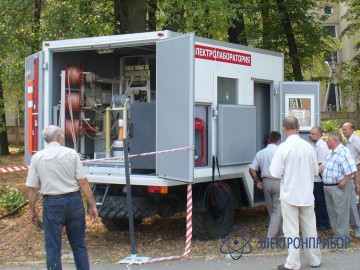

    Для того, чтобы обеспечить оперативное и качественное решение этих задач создана передвижная высоковольтная лаборатория, в комплектацию которой входит автомобиль. Также лаборатория обеспечивается эталонной базой и необходимыми для проведения поверочных работ вспомогательными средствами и актуальной нормативной документацией.

    Метрологическая передвижная лаборатория в составе службы метрологического контроля предназначена для проведения испытаний приборов и прочих средств технологического контроля, их калибровки, периодической поверки и аттестации, а также для осуществления мелкого ремонта по мере необходимости.

    Назнаение высоковольтной лаборатории ЛВМ МЭ-Аудит:

    Высоковольтная лаборатория метрологическая ЛВМ МЭ-Аудит предназначена для поверки и калибровк: в лаборатории и на месте эксплуатации ИТН классов напряжения от 6 кВ до 330 кВ и ИТТ до 5 кА или до 30 кА по ГОСТ 8.216 и ГОСТ 8.217, а также электросчетчиков, щитовых приборов.

  • Технические характеристики:

    Параметр Значение
    Формирование токов и напряжений одно - и трехфазной цепи переменного тока
    Номинальные значения действующих значений переменного фазного / междуфазного первичного напряжения поверяемых ТН (Uн1), кВ От 3 до 330 / √ 3 по ГОСТ 1983-2001
    Номинальные значения вторичного напряжения поверяемых ТН (Uн2), В 100 или 100 / √ 3
    Номинальные значения действующих значений переменного первичного тока поверяемых ТТ (Iн1), кА От 0,01 до 6 по ГОСТ 7746-2001
    Номинальные значения вторичного тока поверяемых ТТ (Iн2), А 1,0 и 5,0
    Номинальные значения действующих значений переменного фазного / междуфазного напряжения поверяемых счетчиков ЭЭ и прочих электроизмерительных приборов (Uн), В От 0,5 до 230/400
    Номинальные действующие значения переменного тока поверяемых счетчиков ЭЭ и прочих электроизмерительных приборов (Iн), А От 0,05 до 7
    Остальные параметры сигналов, генерируемых источником Энергоформа 3.3 См. МС 2.211.001 ПС
    Основные технические характеристики
    Параметр Значение Примечание
    Диапазон первичного напряжения при поверке ТН, кВ 1 ,4... 228,6 Номинальные значения напряжения, кВ: при использовании ПВЕ: 6; 10; 15; 35; 110/ √ 3; 220/ √ 3; 330/ √ 3
    и (или) при использовании НЛЛ: 3; 3,3; 6; 6,3; 6,6; 6,9; 10; 11; 13,8; 15; 15,75; 16 ; 18; 20; 22; 24; 30; 33; 35; 36
    Диапазон первичного тока при поверке ТТ, А 0,025...6000 Номинальные значения тока, А: 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 3000, 4000, 5000
    Диапазон измерения фазного напряжения при поверке счетчиков электроэнергии и вспомогательных СИ, В 0,6... 360 Номинальные значения напряжения, В: 60; 120; 240
    480*
    Диапазон измерения тока при поверке счетчиков электроэнергии и вспомогательных СИ, А 0,0025... 75,0 С источником Энергоформа 3.3 – до 7,0 А.
    Номинальные значения тока, А:
    0,5; 5,0; 50,0
    (0,05; 0,1; 0,25; 0,5; 1,0; 2,5; 5,0; 10,0; 50,0; 100,0)*
    Пределы основных допускаемых погрешностей при поверке ТТ:
    - токовая, δfi, %
    - угловая, Δi, мин
    Где: δT - предел допускаемой относительной токовой погрешности ЭТТ,
    δЭМi - предел допускаемой относительной токовой погрешности прибора Энергомонитор 3.3Т1 при поверке ТТ:
    абсолютная ± (0.02 +0.02 | δfit |) % (δfit - погрешность ТТ);
    ΔTi – предел допускаемой абсолютной угловой погрешности ЭТТ,
    ΔδЭМi – предел допускаемой абсолютной угловой погрешности прибора Энергомонитор 3.3Т1 при поверке ТТ:
    абсолютная ± (1.0 + 0.1| Δδi | ) мин (Δδi - погрешность ТТ).
    Пределы основных допускаемых погрешностей при поверке ТН:
    - по напряжению, δƒ, %
    - угловая, Δu, мин
    Где: δƒT , - предел допускаемой относительной погрешности ПВЕ по напряжению,
    δƒЭМu - предел допускаемой относительной погрешности по напряжению прибора Энергомонитор 3.3Т1 при поверке ТН:
    абсолютная ± (0.02 +0.02| ΔfU |) % ( ΔfU - погрешность ТН);
    ΔTu – предел допускаемой абсолютной угловой погрешности ПВЕ,
    ΔЭМu – предел допускаемой абсолютной угловой погрешности прибора Энергомонитор 3.3Т1 при поверке ТН:
    абсолютная ± (1.0 + 0.1| ΔδU |) мин ( ΔδU - погрешность ТН)
    Пределы основной допускаемой относительной погрешности при поверке счетчиков электроэнергии и СИ мощности, % ±0.1
    ±0.2
    ± [0,05+0,005 |( Pн/P ) –1| ]*
    ±0.15
    ±0.25
    Коэффициент мощности КР =1
    0.1
    Iн ≤ I ≤ 1.5 Iн
    0.01 Iн ≤ I < 0.1 Iн
    0,3 Iн < I ≤ 1,1 Iн
    При КР = 0.5
    0.1 Iн ≤ I ≤ 1.5 Iн
    0.02 IIн ≤ I < 0.1 Iн
    Пределы основных допускаемых погрешностей  при поверке:
    - вольтметров,
    - амперметров,
    - фазометров,
    - частотомеров,
    - измерителей коэффициента мощности (КР)
    ±[0.1+0.01((Uн/U)–1)]%
    ± [0,02+0,01 |(Uн/U) –1| ]* относительная
    ±[0.1+0.01((Iн/I)–1)]%
    ± [0,02+0,01|( Iн/I) –1| ]* относительная
    ±0.2° абсолютная
    ±0.01 Гц абсолютная
    ±0.02
    ±0,005* абсолютная
    Прибор Энергомонитор 3.3Т1. Руководство по эксплуатации
    Прибор Энергомонитор 3.1КМ. Руководство по эксплуатации
    Предел основной допускаемой относительной погрешности при измерении полной мощности нагрузки ТН, % ± 4 Диапазон измерений: от 0,5 до 1800,0 ВА
    Предел основной допускаемой относительной погрешности при измерении полной мощности нагрузки ТТ, % ± 4 Диапазон измерений: от 10 до 100 ВА
    Предел основной допускаемой относительной погрешности при измерении потерь напряжения в линиях соединения счетчика электроэнергии с ТН, % ± 0,05 от номинального напряжения вторичной обмотки ТН δл =[ ΔU/U]·100%,
    где ΔU - падения напряжения в линиях соединения;
    U - напряжение вторичной обмотки ТН
    Пределы основных допускаемых погрешностей при измерении показателей качества электроэнергии (ПКЭ) Соответствует пределам основных допускаемых погрешностей прибора Энергомонитор 3.3Т1 Прибор Энергомонитор 3.3Т1. Руководство по эксплуатации.
    Общие характеристики
    Параметр Значение
    Номинальные значения вторичного напряжения поверяемых ТН (Uн2), В 100 или 100 / √3
    Номинальные значения вторичного тока поверяемых ТТ (Iн2), А 5
    Среднее время наработки на отказ То, не менее ч 8000
    Потребляемая мощность (без учета вспомогательного освещения и отопления):
    - от сети питания 380 В;
    - от сети питания 220 В;
    - от сети питания 220 В

    не более 5 кВ·А;
    не более 6 кВ·А (для 220 √ 3 кВ);
    не более 10 кВ·А (для 330 √ 3 кВ)
    Питание от трехфазной сети переменного тока 380 В, 50 Гц или от автономного генератора, входящего в комплект поставки
    Условия эксплуатации:
    - диапазон температур окружающего воздуха;
    - относительная влажность воздуха, не более;
    - диапазон атмосферного давления

    от минус 20 до 55 °C;
    90 % при 30 °C;
    537 – 800 мм рт. ст.

    * - Для прибора Энергомонитор 3.1КМ

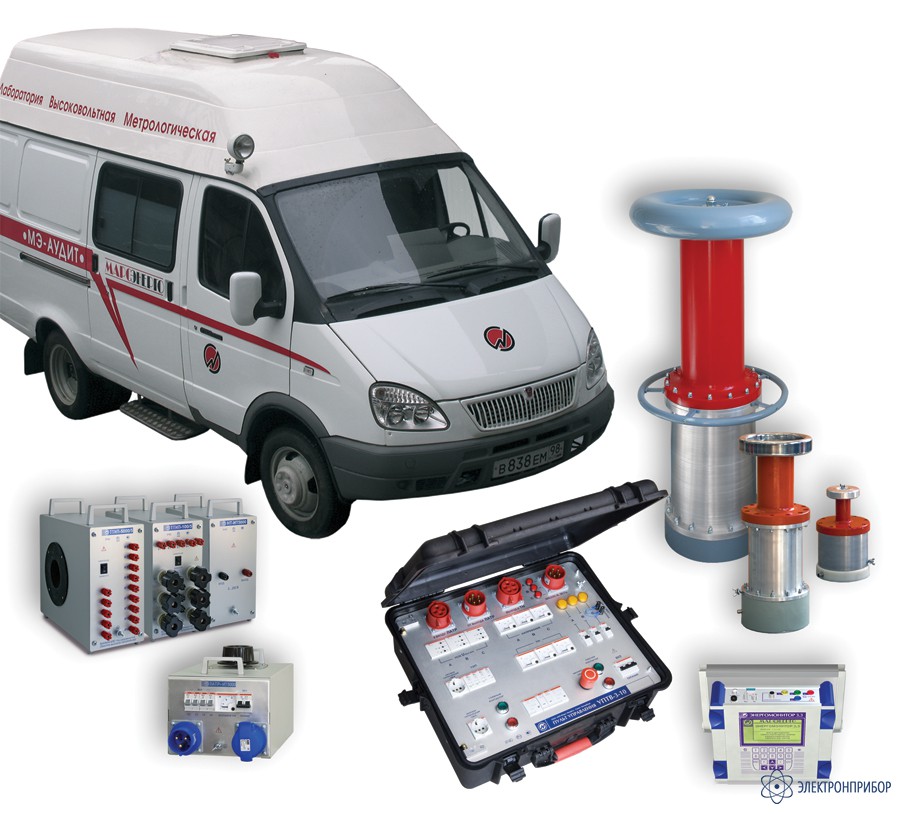

  • Комплект поставки ЛВМ МЭ-Аудит

    Наименование Количество
    1 Эталонный трансформатор тока ТТИП-5000/5 1
    2 Эталонный трансформатор тока ТТИП-100/5 1
    3 Регулируемый источник тока РИТ-5000 1
    4 Магазин нагрузок для поверки трансформаторов тока МР 3027 1
    5 Преобразователь, класс напряжения 10 кВ, класс точности 0,1 или 0,05 ПВЕ-10-2 1
    6 Преобразователь, класс напряжения 35 кВ, класс точности 0,1 или 0,05 ПВЕ-35-2 1
    7 Преобразователь**, класс напряжения 110 кВ, класс точности 0,1 или 0,05 ПВЕ-110 1
    8 Преобразователь**, класс напряжения 220 кВ, класс точности 0,1 или 0,05 ПВЕ-220 1
    9 Преобразователь**, класс напряжения 330 кВ, класс точности 0,1 или 0,05 ПВЕ-330 1
    10 Источник переменного тока и напряжения трехфазный программируемый Энергоформа 3.3 1
    11 ЛАТР трехфазный TSGC2-3-B 1
    12 Пульт управления установкой поверочной высоковольтной трехфазной * ПУ УПТВ-3-10 1
    13 ЛАТР однофазный** TDGC2-10-В (для ПВЕ-220) TDGC2-15-В (для ПВЕ-330) 1
    14 Пульт управления установкой поверочной высоковольтной однофазной ** ПУ УПВО-1-220 (УПВО-1-330) 1
    15 Трансфоматор разделительный ОЛ-1/10 3
    16 Трансфоматор разделительный* ИОГ-50 3
    17 Установка испытательная высоковольтная УИВ-50 1
    18 Установка испытательная высоковольтная** УИВ-100 1
    19 Магазин нагрузок для поверки ТН 100В-80ВА МР3025 3
    20 Магазин нагрузок для поверки ТН 57В-80ВА МР3025 2
    21 Магазин нагрузок для поверки ТН 57В-200ВА** МР3025 2
    22 Магазин нагрузок для поверки ТН 100В-200ВА* МР3025 3
    23 Прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор 3.3Т1 2
    24 Программное обеспечение Энергомониторинг 1
    25 Программное обеспечение Энергоформа 1
    26 Руководство по эксплуатации 1
    27 Методика поверки 1
    28 Персональный компьютер* Notebook 1
    29 Принтер* 1
    30 Комплект кабелей 1
    31 Мотогенератор трехфазный 4 кВа* 1
    32 Вольтметр универсальный* В -73 1
    33 Стол складной* 1
    34 Стул складной* 1
    35 Тент (зонт)* 1
    36 Прибор электроизмерительный эталонный многофункциональный* Энергомонитор-3.1КМ 1

    * - поставляется по договору;

    ** - для поверки ТН 110 кВ и более.

    Примечание. ПВЕ-10; -35; -110 могут заменяться на НЛЛ-15; -35 и NVOS 110mo соответственно.

    Допускается применение иных средств измерения и вспомогательного оборудования, обеспечивающих требуемые метрологические характеристики и диапазоны измерений.
