Передвижные лаборатории для диагностики оборудования подстанций

ЛП-35 — кабельная лаборатория для обслуживания подстанций

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение подстанционной лаборатории ЛП-35:

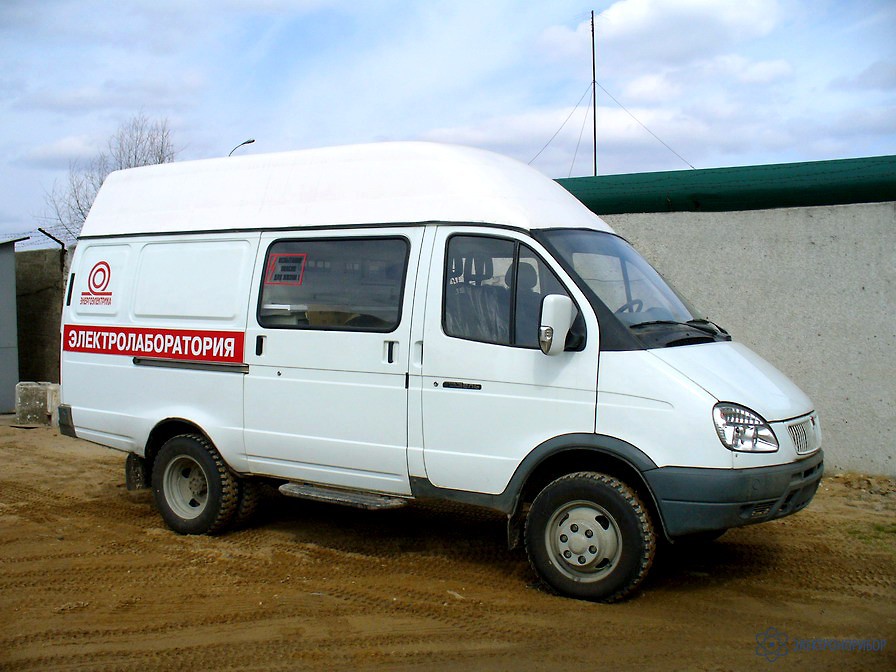

    Передвижные подстанционные электротехнические лаборатории ЛП-35 предназначены для проведения испытаний и измерений на подстанционном оборудовании номиналом до 35 кВ. Лаборатория может быть смонтирована на любом типе шасси от «ГАЗели» до МАЗа.

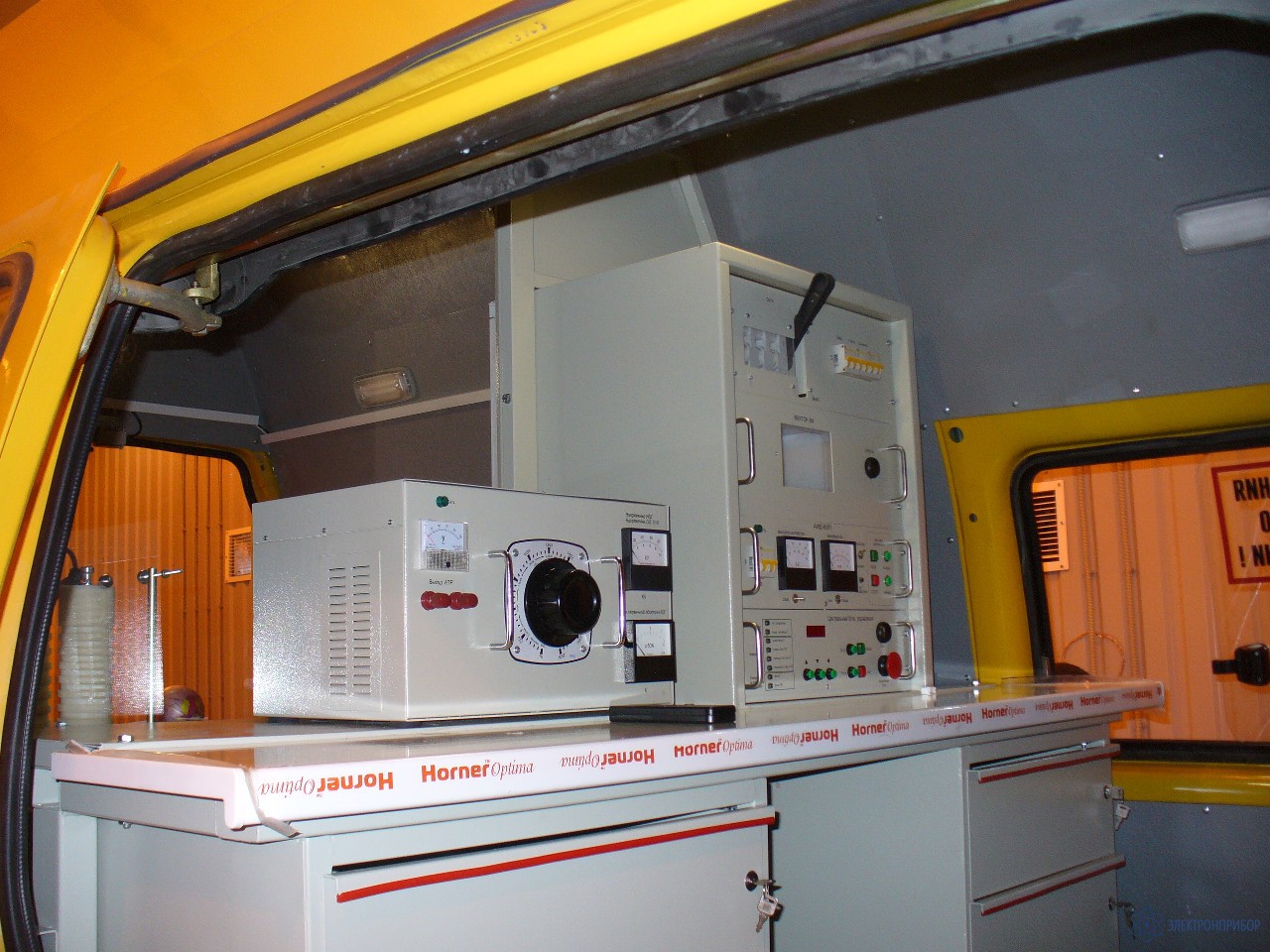

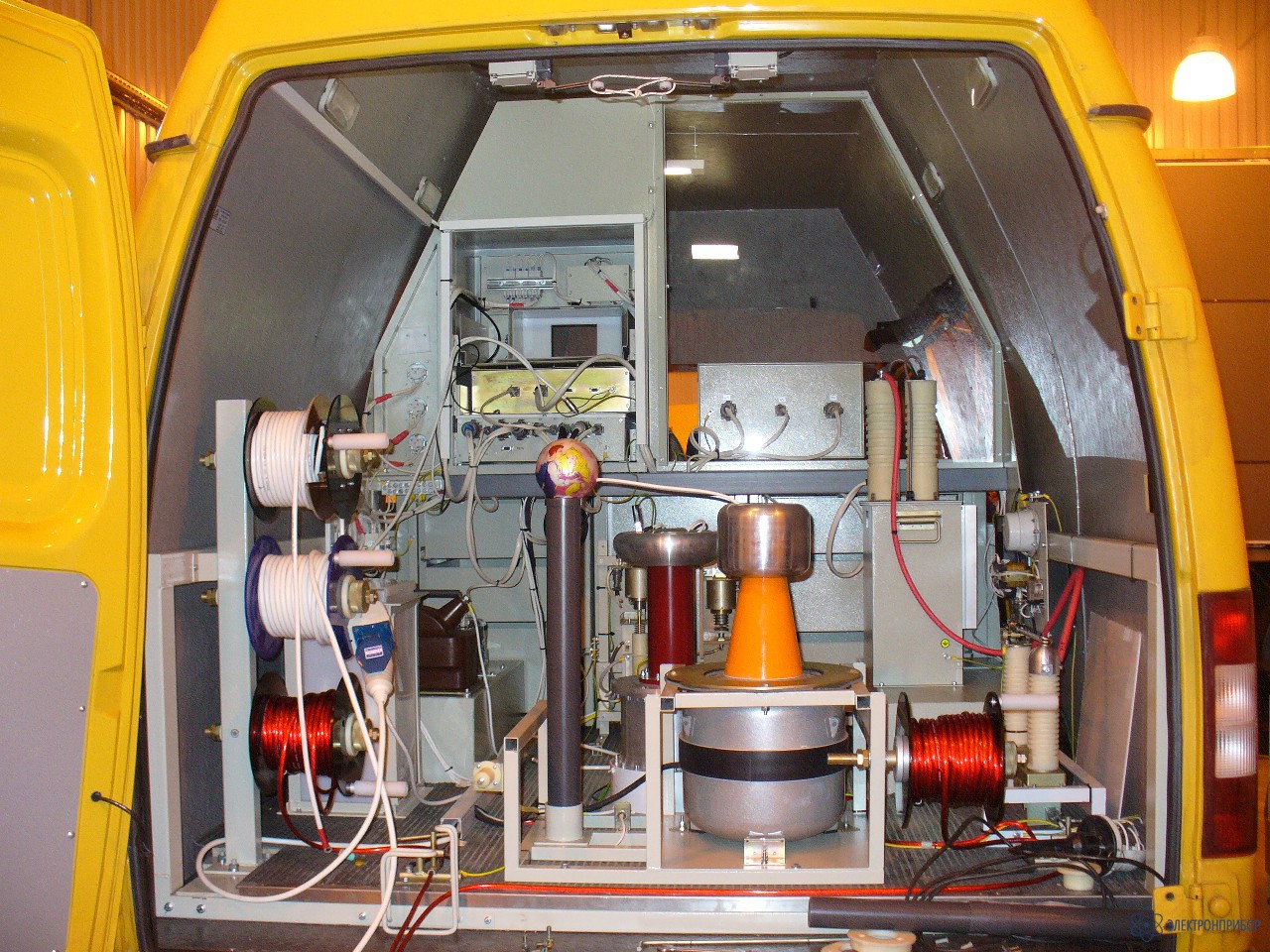

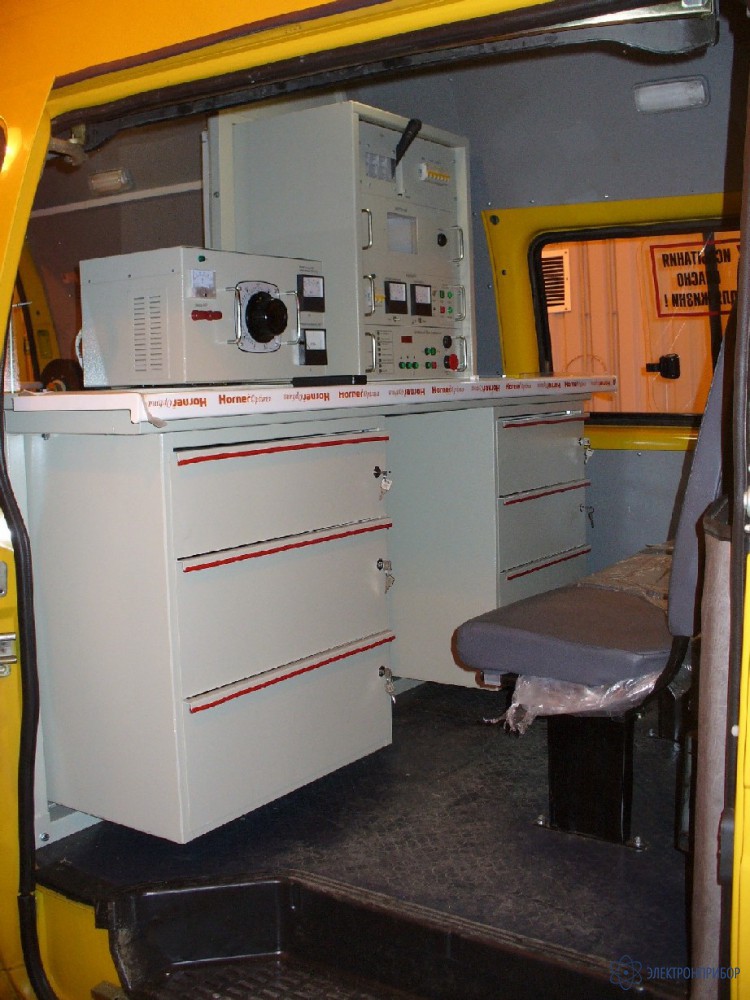

    Лаборатории ЛП-35 оснащаются следующим оборудованием:

    • Аппарат испытаний и прожига диэлектриков АИД-60П «Вулкан-М» для испытаний постоянным напряжением до 60 кВ;
    • Трансформатор испытательный ИОГ-100 (без масла, весом 55 кг) для испытаний переменным напряжением до 100 кВ существенно легче и проще в обслуживании, чем используемые для этих целей масляные трансформаторы серии ИОМ-100;
    • Оборудование для измерения тангенса угла диэлектрических потерь в одном из вариантов по выбору заказчика:
      • Измеритель параметров изоляции «Вектор-2.0М», эталонный конденсатор КГИ-100-50 и устройство для трехфазных измерений «Вектор К-63» для измерения емкости высоковольтной изоляции и тангенса угла диэлектрических потерь по прямой и перевернутой схеме на 10 кВ и по прямой схеме на 60 кВ, а также для измерения параметров силовых трансформаторов: коэффициента трансформации, тока КЗ, напряжения холостого хода и др.
      • Высоковольтный мост СА 7100-2 для измерения тангенса угла диэлектрических потерь и ёмкости высоковольтной изоляции и высоковольтный измерительный трансформатор на 10 кВ.
    • Автотрансформатор для плавного регулирования напряжения.
    • По желанию заказчика лаборатории ЛП-35 оснащаются набором приборов для низковольтных испытаний силовых трансформаторов.

    По желанию заказчика лаборатории ЛП-35 оснащаются бензиновой или дизельной электростанцией мощностью 6 кВт и более, которые обеспечивают полноценную работу оборудования во всех режимах, включая режим прожига, при отсутствии возможности подключения к сети.

    Лаборатории ЛП-35 работают от сети 220 В (180 – 250 В) промышленной частоты, потребляя мощность не более 6 кВт. Всё оборудование, входящее в состав лаборатории, не содержит масла, что снижает массу лаборатории (не более 500 кг) и упрощает её обслуживание.

    Производитель предоставляет заказчикам весь пакет документов, необходимых для постановки передвижной электротехнической лаборатории на учёт в органах Ростехнадзора.

  • Технические характеристики кабельной лаборатории для обслуживания подстанций ЛП-35:

    Эксплуатационные возможности Технические решения
    Удобство в работе персонала Все оборудование лаборатории без масла
    Проведение испытаний переменным напряжением до 100 кВ без перегрузки шасси Испытательный трансформатор ИОГ-100 весом 55 кг
    Измерение тангенса угла диэлектрических потерь в формах, привычных и удобных заказчику Установка по выбору заказчика одного из двух приборов измерения тангенса угла диэлектрических потерь:
    - «Вектор – 2М»
    - СА 7100
    Возможность работы во всех режимах при отсутствии внешнего питания от сети Бензиновая или дизельная электростанция мощностью 6 кВт
    Функциональные возможности и приборный состав
    Наименование прибора Выполняемые им функции
    Аппарат испытаний и прожига диэлектриков АИД-60П «Вулкан-М» Испытание повышенным постоянным напряжением до 60 кВ
    Трансформатор испытательный ИОГ-100 Испытание повышенным переменным напряжением до 100 кВ
    *** Измеритель параметров изоляции «Вектор-2.0М», эталонный конденсатор КГИ-100-50 и устройство для трехфазных измерений «Вектор К-63» Измерения тангенса угла диэлектрических потерь и ёмкости высоковольтной изоляции по прямой и перевёрнутой схемам на 10 кВ, по прямой схеме на 60 кВ; измерение параметров силовых трансформаторов
    *** Высоковольтный мост СА 7100-2 и высоковольтный измерительный трансформатор на 10 кВ Измерения тангенса угла диэлектрических потерь и ёмкости высоковольтной изоляции.
    Автотрансформатор Плавное регулирование однофазного напряжения при питании от сети 220 В, частота 50 Гц
    Бензиновая или дизельная электростанция - только по желанию заказчика Обеспечение автономной работы электротехнической лаборатории во всех режимах

    По выбору заказчика лаборатория оснащается оборудованием, указанным в пункте со звездочкой ***.

  • Комплект поставки ЛП-35

    Наименование Количество
    1 Блок управления 1
    2 Комплект барабанов с высоковольтным кабелем 30 м 2
    3 Барабан с кабелем питания 30 м 1
    4 Барабан с кабелем заземления 30 м 1
    5 Блок контроля заземления 1
    6 Внутренняя коммутация (типовая) 1
    7 Оборудование для коммутации высоковольтных испытаний 1
