ЭТЛ-ВВ — электротехническая лаборатория испытания воздушных выключателей

Сохранить в PDF Распечатать
  • Назначение электротехнической лаборатории испытания воздушных выключателей ЭТЛ-ВВ:

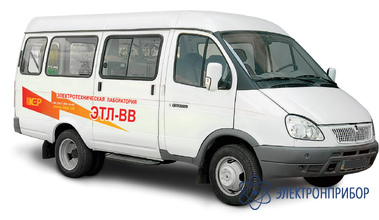

    ЭТЛ-ВВ смонтирована в фургоне автомобиля «ГАЗель» и предназначена для:

    • определения поврежденных контактных разрывов воздушных выключателей;
    • определения временных характеристик включения и выключения воздушных выключателей;
    • измерения переходных сопротивлений контактов воздушных выключателей.
  • Технические характеристики электротехнической лаборатории испытания воздушных выключателей ЭТЛ-ВВ:

    Параметр Значения
    Напряжение питающей сети однофазного переменного тока, В 220
    Частота питающей сети, Гц 50±1
    Потребляемый ток, А, не более 40
    Наибольший выпрямленный ток на выходе источника тока, А 100
    Наибольшее выпрямленное напряжение на выходе источника напряжения, В 240
    Условия эксплуатации температура окружающего воздуха, ˚С, от минус 10 до +50;
    относительная влажность воздуха при температуре + 25 ˚С, %, не более 80;
    атмосферное давление, мм рт. ст., от 630 до 800.

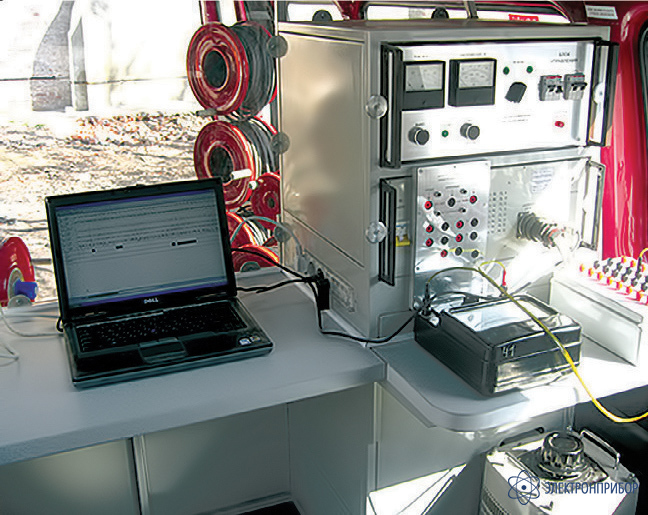

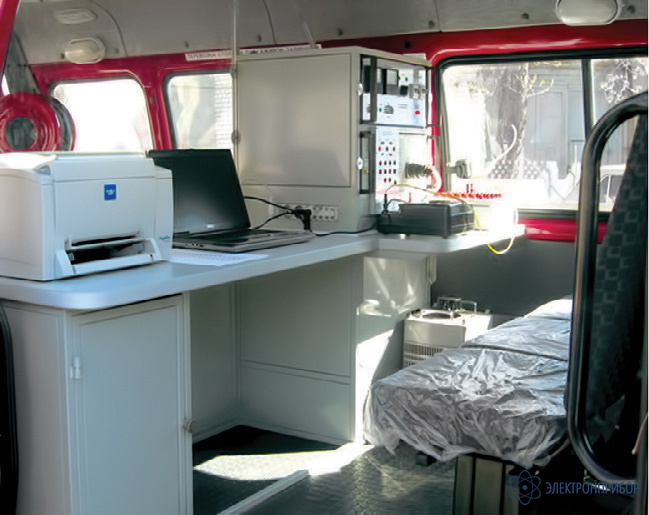

  • Комплект поставки ЭТЛ-ВВ

    Наименование Количество
    1 Устройство диагностики ВВ УДВВ-1 «РЕГИНА» 1
    2 Ноутбук с программным обеспечением УДВВ-1 «РЕГИНА» 1
    3 Клеммная панель УДВВ-1 «РЕГИНА» 2
    4 Сетевая панель 1
    5 Блок управления ЭТЛ-ВВ 1
    6 Однофазный регулятор напряжения РНО-60 (Iном = 60 А) 1
    7 Источник выпрямленного тока 1
    8 Выносной клеммный блок 1
    9 Цифровой мультиметр APPA 82R 1
    10 Комплект кабелей питания, проводников заземления и соединительных проводников 1
    11 Руководство по эксплуатации 1
    12 Метрологическая аттестация ГП "Харьковстандартметрология" опционально
    13 Паспорт на ЭТПЛ-ВВ 1
    14 Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в ЭТПЛ (в случае предоставления автомобиля Заказчиком) 1
    15 Сертификат происхождения товара СТ-1 (при экспортной поставке) 1
    16 Сертификат качества производителя 1
