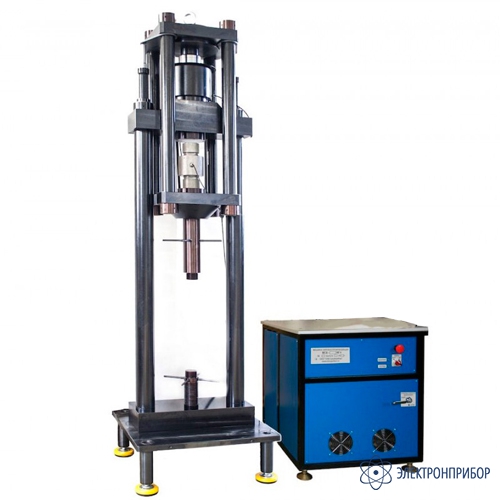

МСВ-МГ4 — машина силовоспроизводящая

Код товара: 43872
    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      83529-21 до 26.10.2026

    • Производитель

      СТРОЙПРИБОР

    Назначение машины силовоспроизводящей МСВ-МГ4:

    Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

    Описание машины силовоспроизводящей МСВ-МГ4:

    Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.

    Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.

    Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.

    Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах. Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами. Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением.

    Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.

  • Технические характеристики машины силовоспроизводящей МСВ-МГ4:

    Параметр Значение
    МСВ-10/2МГ4 МСВ-50/2МГ4 МСВ-100/2МГ4 МСВ-250/2МГ4 МСВ-300/2МГ4
    Диапазон воспроизведения силы, кН от 0,2 до 10 от 1 до 50 от 2 до 100 от 5 до 250 от 6 до 300
    Цена единицы младшего разряда, Н (кН) 0,01
    (0,00001)
    0,05
    (0,00005)
    0,1
    (0,0001)
    0,2
    (0,0002)
    0,2
    (0,0002)
    Предел допускаемых значений доверительных границ относительной погрешности, % ±0,02
    Колебание нагрузки в заданной точке, не более, Н (кН) 0,03
    (0,00003)
    0,15
    (0,00015)
    0,3
    (0,0003)
    0,6
    (0,0006)
    0,6
    (0,0006)
    Колебание нагрузки в заданной точке, не более, % от max 0,0003
    Скорость изменения нагрузки, кН/с 0,001 ... 1 0,001 ... 2 0,001 ... 4 0,001 ... 5 0,001 ... 5
    Время выхода на заданное усилие (ступень), не более, с  30
    Время удержания нагрузки в заданной точке, не менее, мин не ограничено
    Диапазон рабочих температур, °С От +18 до +26
    Габаритные размеры силовой рамы, не более, мм
    − длина
    − ширина
    − высота

    580
    650
    1800

    580
    650
    1800

    650
    750
    2450

    650
    750
    2450

    650
    750
    2450
    Габаритные размеры шкафа управления, не более, мм
    − длина
    − ширина
    − высота

    740
    760
    620
    Минимальная высота зоны сжатия*, мм 250 250 280 300 300
    Минимальная высота зоны растяжения *, мм 550 550 700 600 700
    Масса машины (масса шкафа управления)**, не более, кг 550 (120) 860 (120)
    Электрическое питание от сети переменного тока напряжение, В От 207 до 253
    Электрическое питание от сети переменного тока частота, Гц От 49 до 51
    Потребляемая мощность, В·А, не более 1500
    Вероятность безотказной работы за 10000 ч 0,95
    Срок службы, лет 10
    Параметр Значение
    МСВ-500/2МГ4 МСВ-1000/2МГ4 МСВ-2000/2МГ4 МСВ-3000/2МГ4
    Диапазон воспроизведения силы, кН от 10 до 500 от 20 до 1000 от 40 до 2000 от 60 до 3000
    Цена единицы младшего разряда, Н (кН) 0,5
    (0,0005)
    1,0
    (0,001)
    2,0
    (0,002)
    3,0
    (0,003)
    Предел допускаемых значений доверительных границ относительной погрешности, % ±0,02
    Колебание нагрузки в заданной точке, не более, Н (кН) 1,5
    (0,0015)
    3
    (0,003)
    6
    (0,006)
    9
    (0,009)
    Колебание нагрузки в заданной точке, не более, % от max 0,0003
    Скорость изменения нагрузки, кН/с 0,001 ... 10 0,001 ... 20 0,001 ... 40 0,001 ... 60
    Время выхода на заданное усилие (ступень), не более, с  30
    Время удержания нагрузки в заданной точке, не менее, мин не ограничено
    Диапазон рабочих температур, °С От +18 до +26
    Габаритные размеры силовой рамы, не более, мм
    − длина
    − ширина
    − высота

    650
    750
    2650

    870
    950
    3000

    960
    600
    1800

    960
    600
    1800
    Габаритные размеры шкафа управления, не более, мм
    − длина
    − ширина
    − высота

    740
    760
    620

    750
    910
    820
    Минимальная высота зоны сжатия*, мм 300 350 500 500
    Минимальная высота зоны растяжения *, мм 800 800 - -
    Масса машины (масса шкафа управления)**, не более, кг 1200 (120) 1800 (120) 1900 2400
    Электрическое питание от сети переменного тока напряжение, В От 207 до 253
    Электрическое питание от сети переменного тока частота, Гц От 49 до 51
    Потребляемая мощность, В·А, не более 1500 1800 2000
    Вероятность безотказной работы за 10000 ч 0,95
    Срок службы, лет 10
    * - размеры по требованию заказчика.
    ** - высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение.
  • Комплект поставки МСВ-МГ4

    Наименование Количество
    1 Cиловая рама с реверсором и нагружающим цилиндром 1
    2 Силоизмерительный датчик класса точности С5 1
    3 Шкаф управления 1
    4 Внешний пульт управления 1
    5 Кабель связи с ПК 1
    6 Программное обеспечение 1
    7 Соединительный кабель датчика перемещения 1
    8 Сетевой кабель 1
    9 Комплект проставок 1
    10 Вилочные захваты 1
    11 П-образные захваты 1
    12 Фиксаторы поворота реверсора 1
    13 Руководство по эксплуатации 1
    14 Паспорт 1
    15 Методика калибровки 1

    Дополнительная комплектация МСВ-МГ4

    (по спецзаказу)

    Наименование Количество
    1 ПК (ноутбук) 1

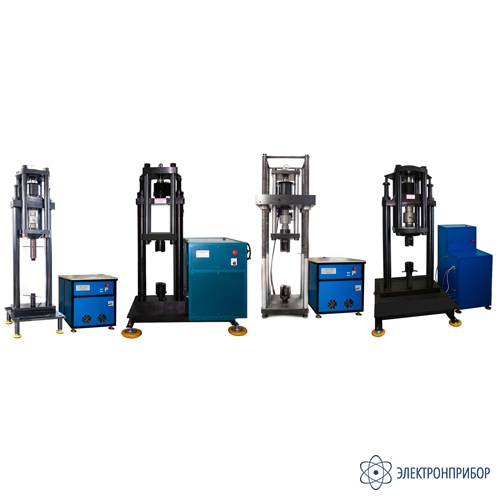

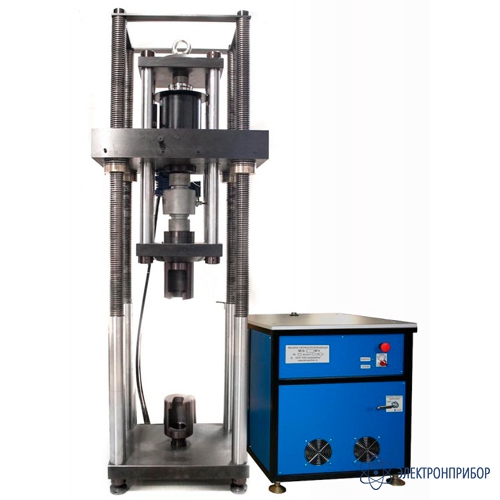

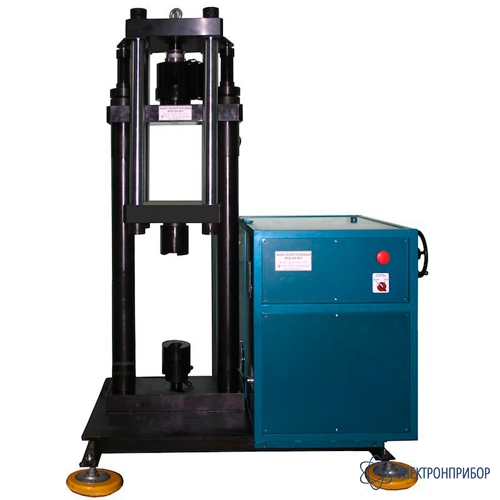

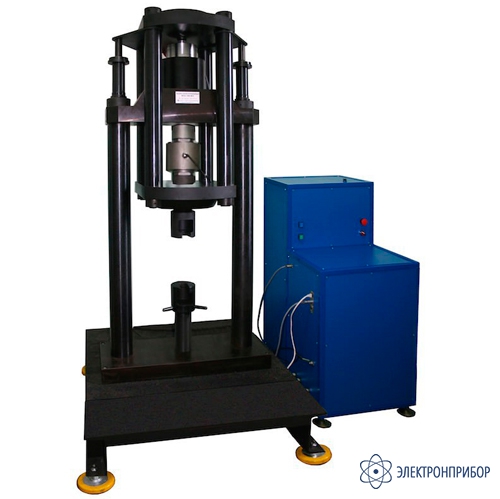

  • Модификации МСВ-МГ4

    Подберите модификацию по параметрам

    Диапазон воспроизведения силы, кН
