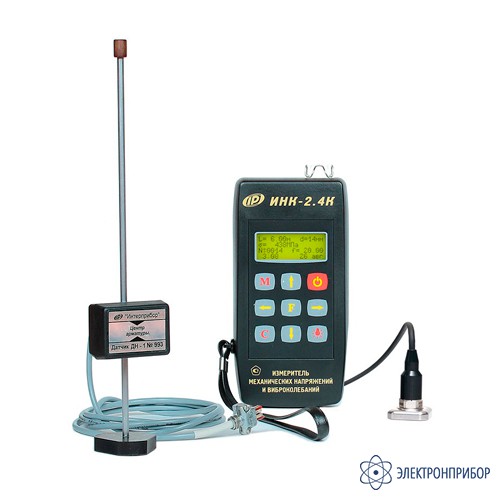

ИНК-2.4 — измеритель напряжений в арматуре

Код товара: 45326
  • 47719-11
    3 варианта исполнения

    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      47719-11 до 22.07.2026

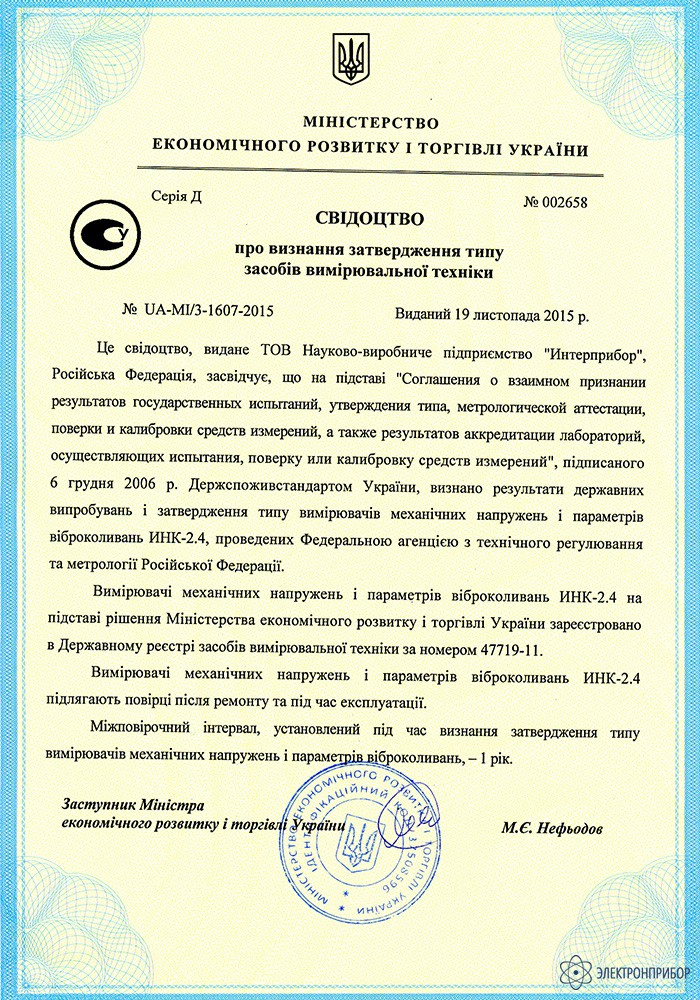

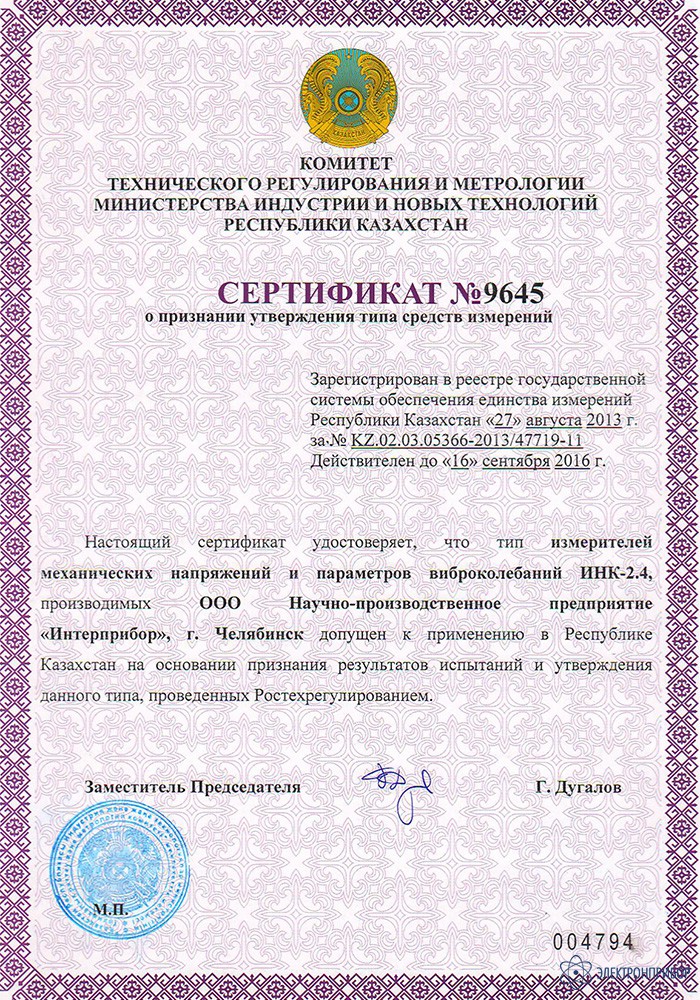

    Сертификаты

    Назначение измерителя напряжений в арматуре ИНК-2.4:

    • ИНК-2.4 предназначен для оперативного технологического контроля предварительных напряжений в стержневой, проволочной и канатной арматуре частотным методом по ГОСТ 22362;
    • Модификация ИНК-2.4К дополнительно обеспечивает измерение параметров вибрации виброустановок, применяемых для уплотнения бетонных смесей в производстве железобетонных изделий (опция);
    • Возможно измерение напряжений в канатах, растяжках и другом - при условии жесткой фиксации измерительной базы по ГОСТ 22362 и соответствующей градуировки прибора;
    • Три варианта исполнения:
      • ИНК-2.4Н версия 1 - измеритель напряжений, полная версия: связь с ПК, фиксация времени и даты;
      • ИНК-2.4Н версия 2 - измеритель напряжений, упрощенная версия: без связи с ПК и привязки ко времени и дате;
      • ИНК-2.4К - комбинированный измеритель напряжений и параметров вибрации (виброскорости, виброперемещения и частоты), полная версия: связь с ПК, фиксация времени и даты.

    Основные функции измерителя напряжений в арматуре ИНК-2.4:

    • Установка исходных данных: длины, диаметра и класса арматуры, проектного значения напряжения;
    • Автоматическая выборка сигналов колебаний арматуры с системным подавлением помех, фильтрацией и многофакторной статистической обработкой;
    • Вычисление фактического напряжения в арматуре, его отклонения от проектного значения, величины поправки на длину стержня и его удлинения (в режиме измерения напряжений);
    • Измерение среднеквадратического значения виброскорости, амплитуды и частоты колебаний виброустановок (ИНК-2.4К, режим виброметра);
    • Архивация 1200 результатов и условий измерений;
    • Отображение информации (результаты, параметры, объект, меню, архив, дата и время) на графическом дисплее с подсветкой;
    • Русский и английский язык меню и текстовых сообщений;
    • USB интерфейс.

    Особенности измерителя напряжений в арматуре ИНК-2.4:

    • Высокие точность и помехоустойчивость измерительного тракта;
    • Запатентованные дифференциальный датчик и метод обработки сигналов, позволяющие проводить измерения при высоких уровнях ударных, вибрационных и электромагнитных помех;
    • Стабильная фиксация датчиков относительно арматурного стержня, исключающая воздействие помех от оператора;
    • Три вида датчиков частоты с надежной фиксацией:
      • малогабаритный дифференциальный датчик ДН-1 - с магнитным креплением на поддоне форм и с регулировкой положения чувствительного элемента относительно арматуры;
      • миниатюрный интегральный датчик ДН-2 (массой 5 г.), с магнитным креплением на арматуре (опция);
      • телескопический датчик с регулируемым опиранием на поддоны форм (опция);
    • Выпускается три модификации прибора;
    • Двойное назначение прибора: контроль натяжения арматуры + диагностика виброплощадок (опция, модификация ИНК-2.4К).

  • Технические характеристики измерителя напряжений в арматуре ИНК-2.4:

    Параметр ИНК-2.4К ИНК-2.4Н версия 1 ИНК-2.4Н версия 2
    Диапазоны измерений напряжений, МПа 50...2000
    Диапазон длин / диаметров арматуры 3...28* м / 3...36* мм
    Диапазон измерения частот, Гц 5...500 в режиме виброметра 5...100
    Диапазон измерения амплитуд, мм 0,02...5 -
    Диапазон измерения виброскорости, мм/с 0,1...200 -
    Пределы погрешности измерения амплитуды и виброскорости, % ±6 -
    Пределы погрешности измерения напряжений, % ±4
    Пределы погрешности измерения частоты, % ±0,2
    Габаритные размеры электронного блока, мм 147x72x27
    Габаритные размеры датчика индуктивного для измерения напряжений, мм 170x40x40
    Габаритные размеры вибродатчика, мм Ø30x37
    Масса электронного блока, кг 0,17
    Масса датчика индуктивного для измерения напряжений, кг 0,16
    Масса вибродатчика, кг 0,15 -

    * - характеристика не нормируется, указаны справочные величины

  • Комплект поставки ИНК-2.4

    № Наименование ИНК-2.4К ИНК-2.4Н версия 1 ИНК-2.4Н версия 2
    1 Блок электронный выбранной модификации 1 1 1
    2 Чехол 1 1 1
    3 Датчик напряжений на магнитной платформе (ДН-1) 1 1 1
    4 Датчик виброускорения ВД-608А11 1 - -
    5 Магнит крепежный для датчика виброускорения- 1 - -
    6 Аккумуляторы АА 2 2 2
    7 Зарядное устройство 1 1 1
    8 Программа связи с ПК на CD, кабель USB 1 1 -
    9 Сумка 1 1 1
    10 Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)* 1 1 1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
